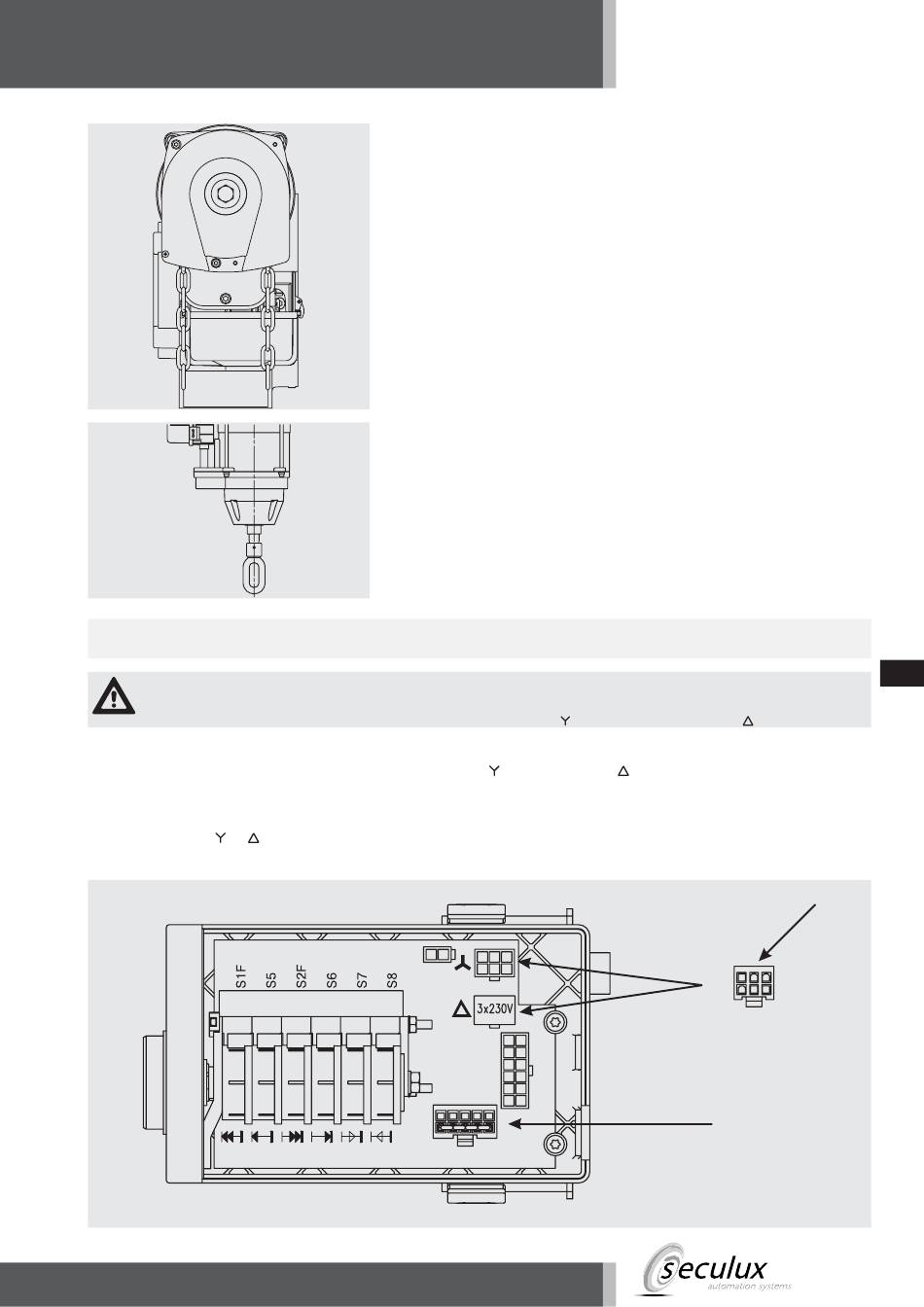

Omschakeling van de spanning bij de R170 / R250
Voorzichtig
Voorafgaand aan de spanningsomschakeling moet de aandrijving veilig van het elektriciteitsnet worden gescheiden.
De mogelijkheid bestaat om de opsteekaandrijving R170/250 op een 3~ 400 V ( -sterschakeling) of 3~ 230 V ( -diehoekschakeling)
elektriciteitsnet aan te sluiten.
In de fabriek is de aandrijving voor een 3~ 400 V net in sterschakeling geschakeld.
Voor gebruik aan het 3~ 230 V Netz moet de aandrijving van
keld:
Dit is mogelijk door het omsteken van de motorstekker op de eindschakelaar-printplaat van de opsteekaandrijvingen R170/250.:
1. Sticker 3 x 230 V verwijderen
2. 6-pol. stekker van
op
omsteken
Door aan de betreff ende kant van de ketting te trekken kan de deur met de hand
worden geopend of gesloten TOm te garanderen dat de elektrische bediening van
de deurinstallatie gedurende een noodhandbediening wordt voorkomen, wordt de
veiligheidsschakelaar S3F bij bediening met de T automatisch geopend. Na de be-
diening dient erop te worden gelet dat die ketting weer "vrij hangt", zodat de veilig-
heidsschakelaar S3F wordt vrijgegeven en dus elektrisch gebruik mogelijk is.
Lange handslinger (L) bij R170/250
De handbediening met de lange handslinger is uitsluitend bedoeld voor ver-
ticaal gemonteerde opsteekaandrijvingen met oog. Bij bediening wordt de
stuurstroom automatisch onderbroken. Na de handmatige bediening wordt
de aandrijving met behulp van een veermechanisme, weer in de uitgangspo-
sitie gebracht en is een elektrische bediening weer mogelijk.
-sterschakeling op
-driehoekschakeling worden omgescha-
Motorstekker
3~ 400 V
3~ 230 V
Brugstekker
NL
7
