S1F
-
veiligheidseindschakelaar OP - geel
S2F
-
veiligheidseindschakelaar NEER - geel
S3F
-
veiligheidseindschakelaar Z/T
S4F
-
thermoschakelaar
Opgelet
De rem wordt met 230 V AC gevoed via een eenfase-gelijkrichter.
De draairichting van de aandrijving is afhankelijk van de aansluiting van de 3 netfasen aan de besturingen en moet eerst wor-
den gecontroleerd. Ga als volgt te werk:
•
breng de deur met de noodhandbediening in half geopende positie.
•
steek de CEE-stekker van de besturingen in het stopcontact resp. schakel de hoofdschakelaar van de besturing in.
•
overtuig u ervan dat de besturing zich in de dodemansbediening bevindt.
•
controleer met de toetsen OP en NEER van de besturing of de looprichting van de deur met de ingedrukte toetsen over-
eenkomt.
Wanneer de looprichting van de deur niet met de toetscommando's overeenkomt, verander dan de draairichting, zoals be-
schreven in de montagehandleiding van de besturing. Controleer vervolgens opnieuw de looprichting.

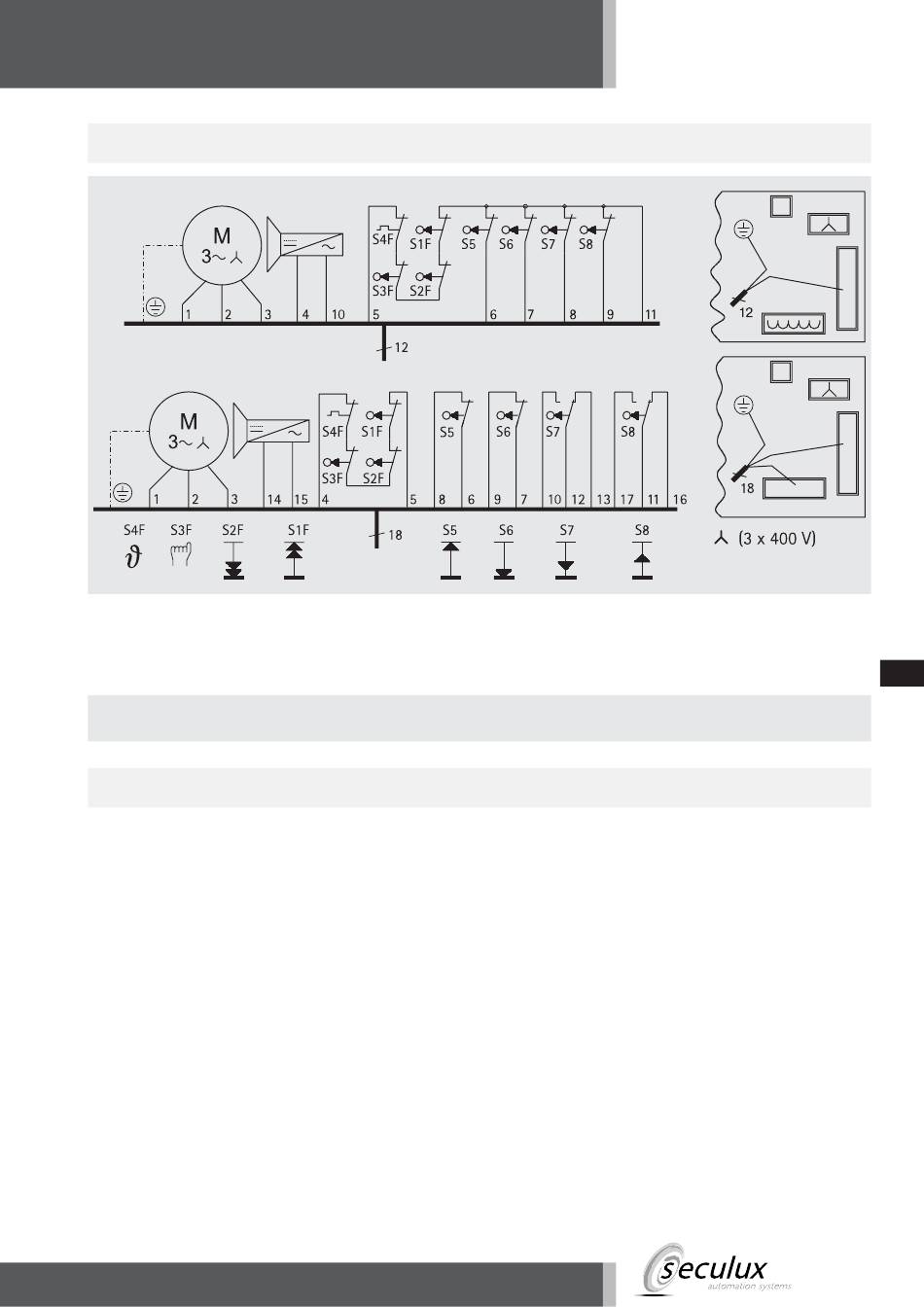

Aansluitschema R450/600/750
Controle van de looprichting
S5
-
werkeindschakelaar OP - grijs
S6
-
werkeindschakelaar NEER - zwart
S7
-
functie-eindschakelaar - oranje
S8
-
functie-eindschakelaar - groen
NL
9
