1550
Gebruiksaanwijzing

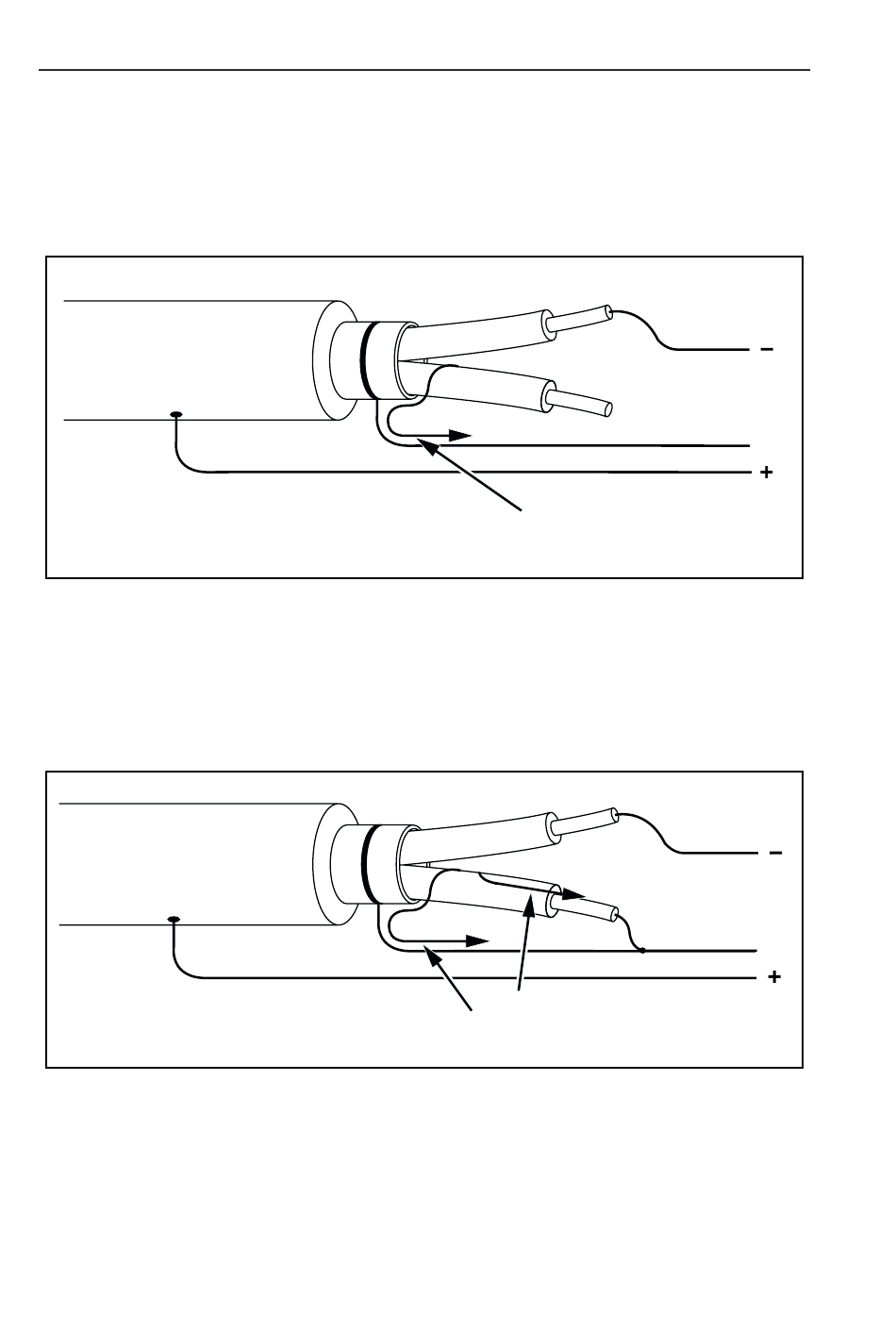

Afbeelding 6 toont hoe de oppervlaktelekstroom kan worden voorkomen door
een kabel van de veiligheidsaansluiting te verbinden met een geleider die rond
de binnenisolatie is gewikkeld. De oppervlaktelekstroom wordt naar de
veiligheidsaansluiting gestuurd. Dit verwijdert de lekstroom uit het meetpad
tussen de positieve en negatieve aansluitingen en verbetert de nauwkeurigheid
van de metingen.
Afscherming
Afbeelding 6. Verbinding van veiligheidsaansluiting
Afbeelding 7 toont hoe de meetopstelling kan worden verbeterd door de
veiligheidsaansluiting met de ongebruikte draad te verbinden en deze te
koppelen met de binnenisolatie. Dit verzekert dat de meter de lekstroom tussen
de geselecteerde geleider en de buitenste afscherming meet, maar het
lekstroompad tussen de geleiders elimineert.
Afscherming
Afbeelding 7. Verbeterde verbinding van veiligheidsaansluiting
10
Lekstroom
Lekstromen
( )
( )
G
( )
API14F.EPS
( )
( )
G
( )
API15F.EPS
