Metingen verrichten
Testcircuit aansluiten
Voorkom elektrische schokken of lichamelijk letsel als volgt.
• Sluit alle stroom naar het testcircuit af en ontlaadt de capacitieve
spanning in het circuit voordat u een circuit met de meter test.
• Sluit de meetkabels op de meteringangen aan voordat u ze op het
testcircuit aansluit.
• Voor- en nadat u metingen verricht, moet u controleren of de meter
geen gevaarlijke spanning bij de aansluitingen aangeeft. Als de
meter een constante pieptoon te horen geeft en het display een
gevaarlijke spanning aangeeft, maakt u de meetkabels los en sluit u
de stroom naar het testcircuit af.
Ga als volgt te werk om het testcircuit aan te sluiten.
1.
Draai de veiligheidsklep zodat de aansluitingen vrijkomen.
2.
Steek de meetkabels in de aansluitingen (zie afbeelding 8) en sluit de
meetkabels aan op het testcircuit.
Aansluiting (-)
Veiligheidsklep
XW
Waarschuwing

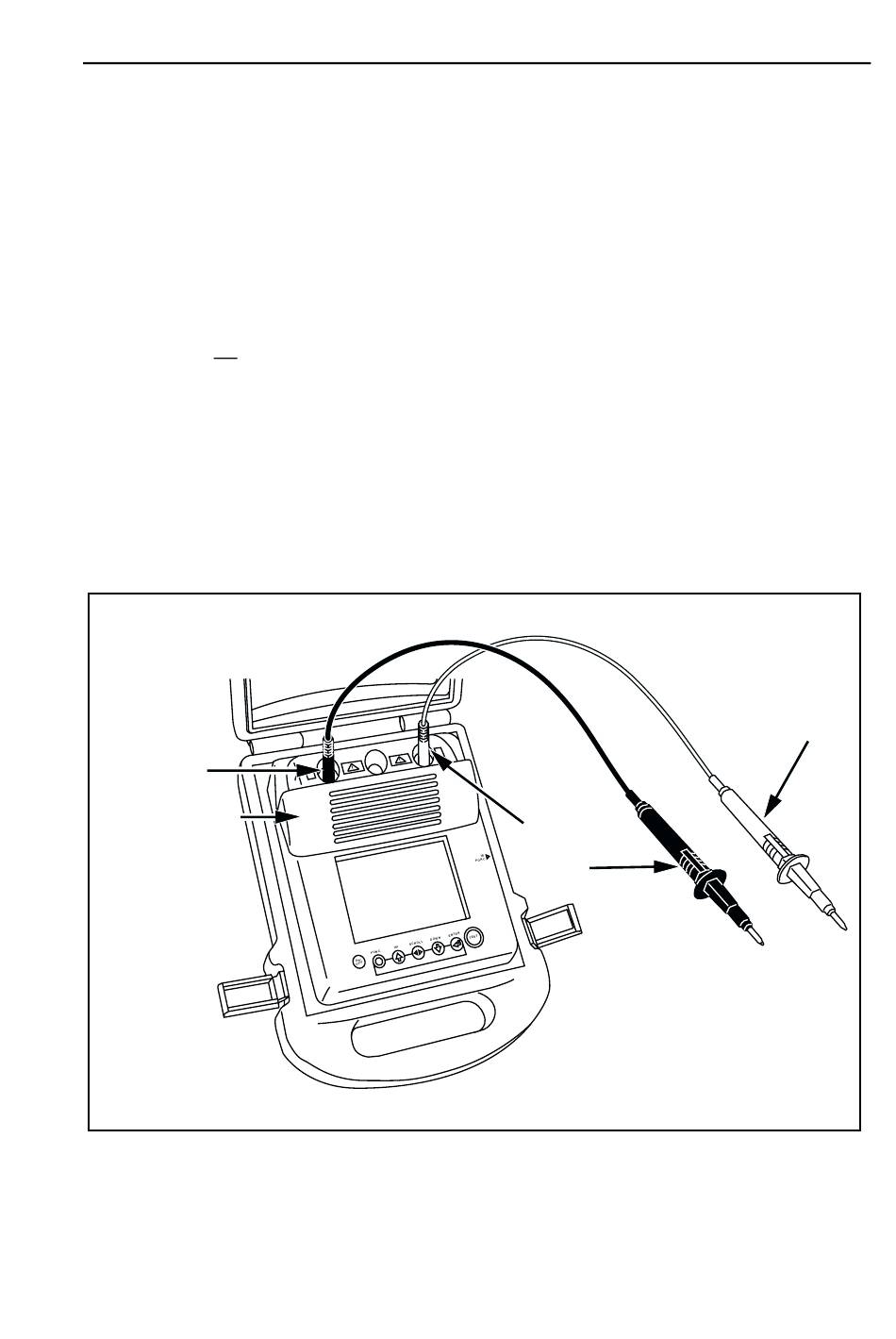

Afbeelding 8. Testcircuit aansluiten
1550 MegOhmMeter
Aansluiting (+)
Zwart
Metingen verrichten
Rood
API09F.EPS
11
