Dak voorbereiden
GEVAAR
Levensgevaar door vallen van het dak!
▶ Gebruik geen ladder voor het transport op het dak, omdat het mon-
tagemateriaal en de collectoren zwaar en onhandig zijn.
▶ Bij alle werkzaamheden op het dak beveiligen tegen vallen.
▶ Wanneer er geen algemene valbeveiliging aanwezig is, moet per-
soonlijke beschermingsuitrusting gedragen worden.
7.1
Uitgangspositie bepalen
Positie van het collectorveld

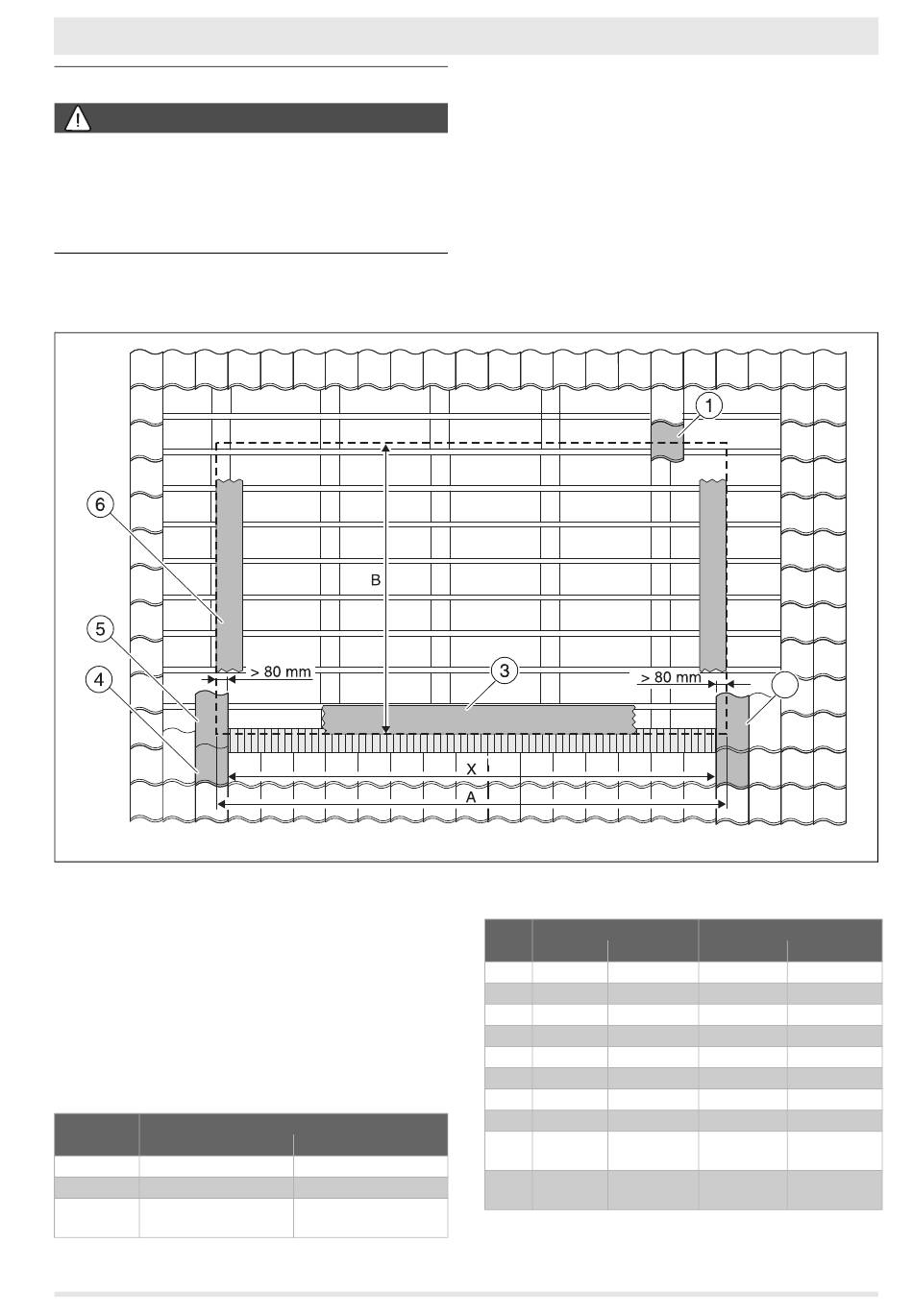

Afb. 17 Positie van het collectorveld
[1]
Bovenste dakpanrij
[2]
Rechter dakpanrij
[3]
Onderste indekplaat (met loodslab)
[4]
Onderste dakpanrij
[5]
Linker dakpanrij
[6]
Indekplaat zijkant
A
Breedte van het collectorveld incl. indekplaat
B
Hoogte van het collectorveld incl. indekplaat, zonder loodslab
X
Afstand tussen de indekkingen, die op de indekplaten aan de zij-
kant liggen
Maat B, hoogte van het collectorveld
Bedekking
Maat B, incl. indekplaat, zonder loodslab [m]
verticaal
Dakpan
2,74
Holle dakpan
3,01
Leisteen/
2,76
shingles
Tabel 13
SolarLine • 6720806156 (2023/10)
▶ Voor een betere begaanbaarheid van het dak een dakdekkersladder
gebruiken of afzonderlijke dakpannen omhoog schuiven.
▶ Gebroken dakpannen, shingles, platen enz. verwijderen en vervan-
gen.
Maat X, afstand tussen de indekkingen
Collec-
toren
1
2
3
4
5
6
7
8
9
horizontaal
1,75
10
2,01
1,77
Tabel 14
Maat X, dakpan [m]
verticaal
horizontaal
1,36 – 1,38 2,35 – 2,37
2,56 – 2,58 4,55 – 4,57
3,76 – 3,78 6,74 – 6,76
4,96 – 4,98 8,94 – 8,96
6,16 – 6,18 11,13 – 11,15 6,16 – 6,26 11,13 – 11,23
7,36 – 7,38 13,33 – 13,35 7,36 – 7,46 13,33 – 13,43
8,56 – 8,58 15,52 – 15,54 8,56 – 8,66 15,52 – 15,62
9,76 – 9,78 17,72 – 17,74 9,76 – 9,86 17,72 – 17,78
10,96 –
19,91 – 19,93
10,98
12,16 –
22,11 – 22,13
12,18
Dak voorbereiden | 7
2
0010047885-001
Maat X, holle dakpan [m]
verticaal
horizontaal
1,36 – 1,46
2,35 – 2,45
2,56 – 2,66
4,55 – 4,65
3,76 – 3,86
6,74 – 6,84
4,96 – 5,06
8,94 – 9,04
10,96 –
19,91 – 20,01
11,06
12,16 –
22,11 – 22,21
12,26
