7.3
Extra daklatten monteren
Bij montage op een afgetimmerd dak zijn geen extra daklatten nodig. De
montagematen worden op de aanwezige aftimmering aangebracht.
Lengte van de extra daklatten
Voor het plaatsen van de indekplaten en de collectoren zijn ter plaatse
extra daklatten nodig met dezelfde hoogte als de aanwezige daklatten.
Minimale lengte van de extra daklatten [2]: lengte = maat A + ca. 10 cm
(voor zijhechting [1]).
▶ Lengte van de extra daklatten aanpassen, zodat de uiteinden op de
dakspanten kunne worden bevestigd.
> 80 mm

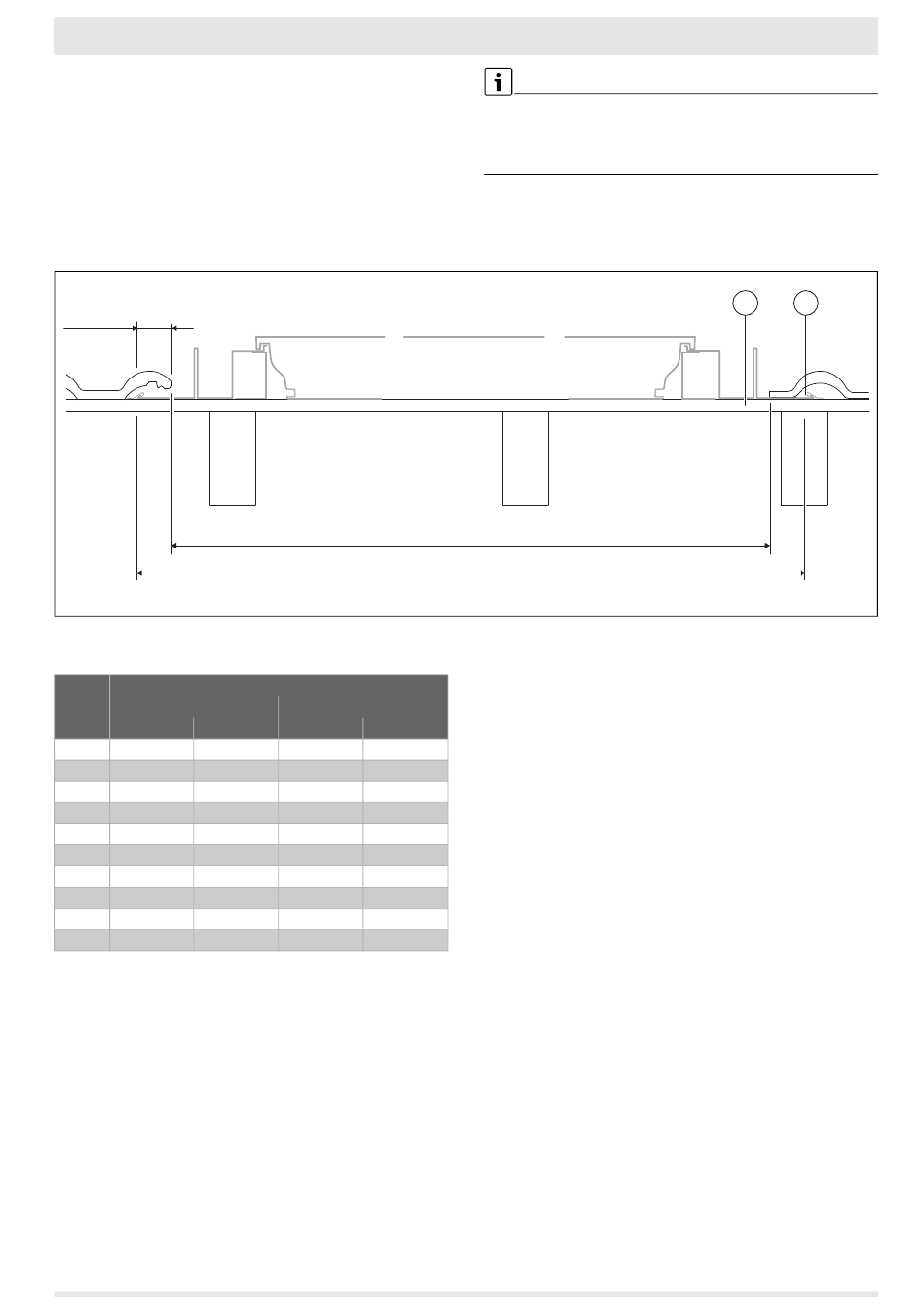

Afb. 21 Breedte collectorveld
Maat A, breedte collectorveld incl. indekplaat
Aantal
Maat A, incl. indekplaat [m]
collec-
Dakpan/shingle
toren
verticaal
horizontaal
1
1,54
2,53
2
2,74
4,73
3
3,94
6,92
4
5,14
9,11
5
6,34
11,32
6
7,54
13,51
7
8,74
15,70
8
9,94
17,89
9
11,14
20,09
10
12,34
22,29
Tabel 16 Benodigde ruimte voor collectortype verticaal en horizontaal
SolarLine • 6720806156 (2023/10)
Holle dakpan
verticaal
horizontaal
1,61
2,60
2,81
4,80
4,01
6,99
5,21
9,19
6,41
11,39
7,61
13,59
8,81
15,77
10,01
17,96
11,21
20,16
12,41
22,36
Als alternatief voor extra daklatten kunnen de aanwezige daklatten in de
omgeving van het collectorveld naar de positie van de extra daklatten
worden verplaatst. Hierna wordt de montage met extra daklatten be-
schreven.
X
A
Dak voorbereiden | 7
2
1
0010047889-001
