Instructies voor de installateur

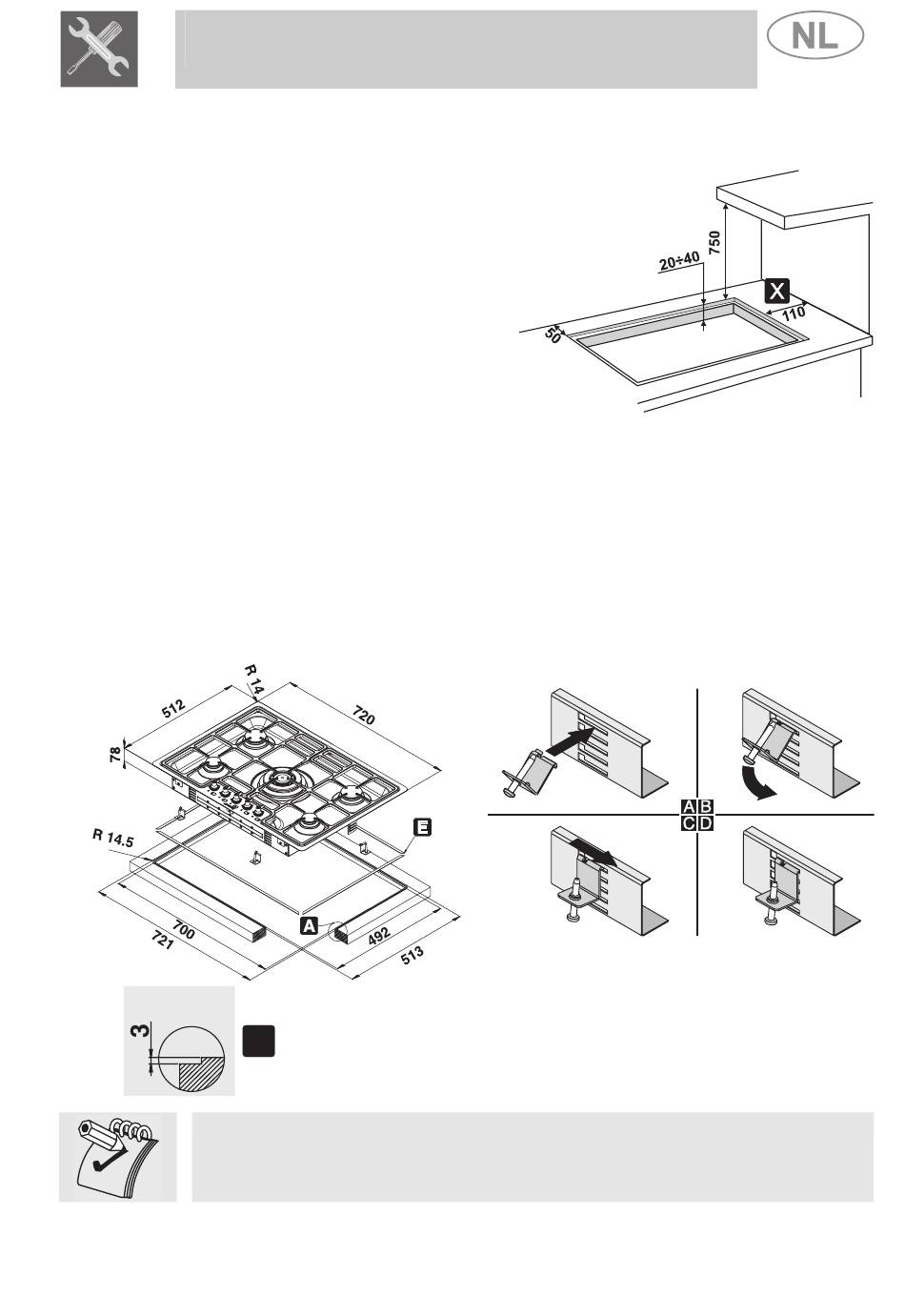

2.2 Bevestiging aan de dragende constructie van een vlak
inbouwmodel
In de bovenplaat van het meubel een
opening maken volgens de in de figuur
afgebeelde afmetingen, met behoud van
een minimale afstand van 50 mm van de
achterste rand. Het onderste deel van het
carter moet volledig toegankelijk zijn
nadat het apparaat geïnstalleerd is. Dit
apparaat kan geplaatst worden tegen
muren die hoger zijn dan het werkblad,
mits de afstand "X" op de afbeelding
gelijk blijft, om beschadigingen veroorzaakt
door oververhitting te voorkomen.
Zorg ervoor dat er tussen de vlammen van de branders en een eventueel hierboven
geplaatste plank een minimale verticale afstand is van 750 mm (Fig. 1).
Voor dit soort apparaten moet het werkblad voorts 3 mm diep worden uitgefreesd. De
afmetingen staan vermeld in figuur 4 (detail A van figuur 2).Voordat het blad geplaatst
wordt moet langs de gehele afstand van het freeswerk het bijgeleverde zelfklevende
schuimrubberen band "E" worden aangebracht (fig. 2). Na deze handelingen moet u de
kookplaat
op
de
bevestigingsbeugels (sequentie van fig. 3) vastzetten op de draagconstructie tot hij
perfect vlak ligt. De beugels van fig. 3 moeten pas na de inbouw van de kookplaat
worden aangebracht.
2)
4)
Over het freeswerk een laagje anti-lekkage "primer" aanbrengen
uitgefreesde
rand
A
1)
leggen
en
met
3)
de
schroeven
en
39
