Instructies voor de installateur
2)
3)
4)

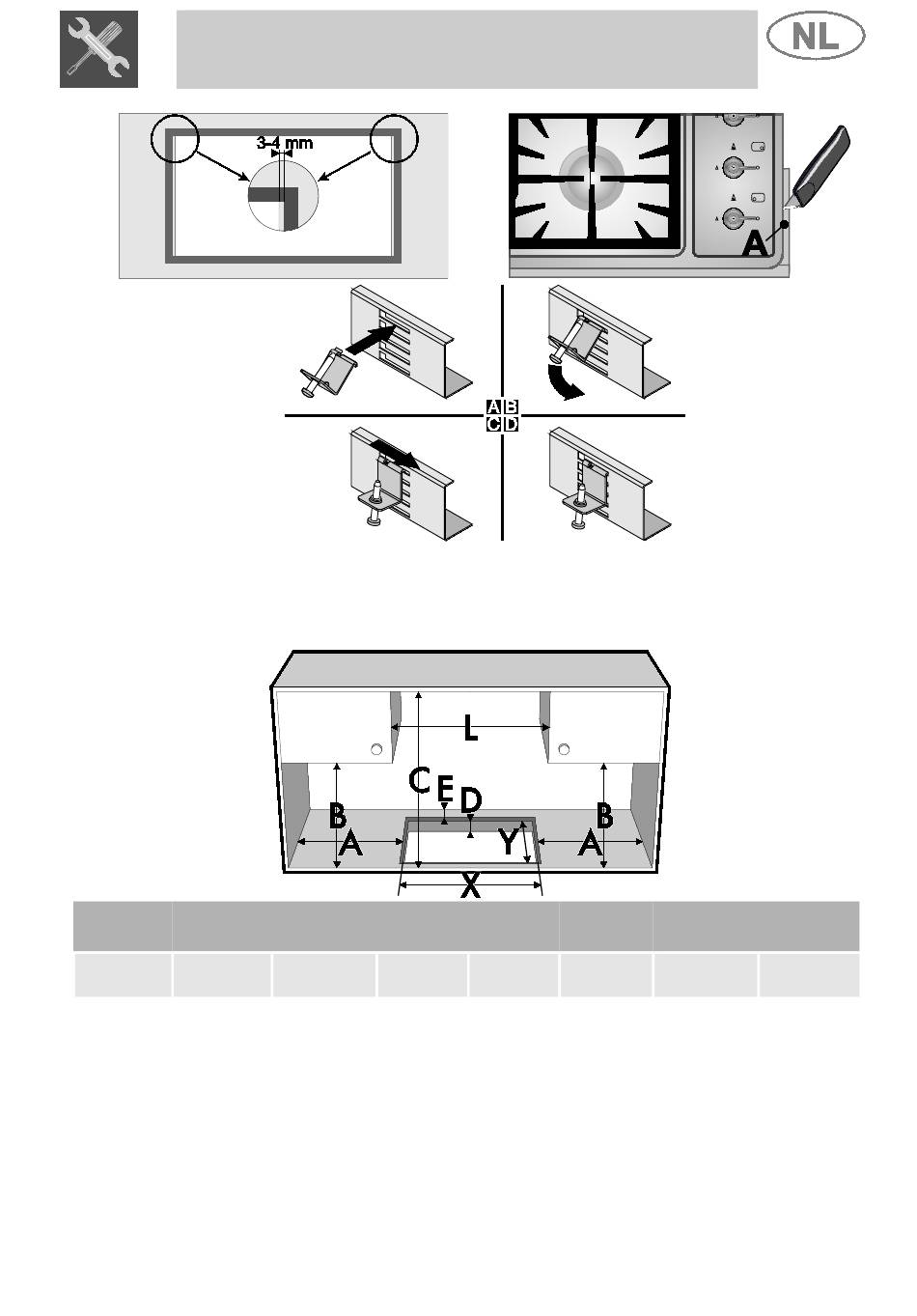

2.2 Bevestiging aan de dragende constructie van een vlak
inbouwmodel
In de bovenplaat van het meubel een opening maken volgens de in de
figuur afgebeelde afmetingen.
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
L (mm)
X (mm)
Y (mm)
min 110
min 460
min 750
20÷40
min 50
700
492
700
Voor dit soort apparaten moet het werkblad voorts 3 mm diep worden
uitgefreesd. De afmetingen staan vermeld in figuur 4 (detail A van figuur
2).Voordat het blad geplaatst wordt moet langs de gehele afstand van het
freeswerk het bijgeleverde zelfklevende schuimrubberen band "E" worden
aangebracht (fig. 2). Na deze handelingen moet u de kookplaat op de
uitgefreesde rand leggen en met de schroeven en bevestigingsbeugels
(sequentie van fig. 3) vastzetten op de draagconstructie tot hij perfect vlak
ligt. De beugels van fig. 3 moeten pas na de inbouw van de kookplaat
worden aangebracht.
39
