5 Op de voedingsspanning aansluiten
18
Aderuiteinden conform aansluitschema in de open klemmen
7
steken

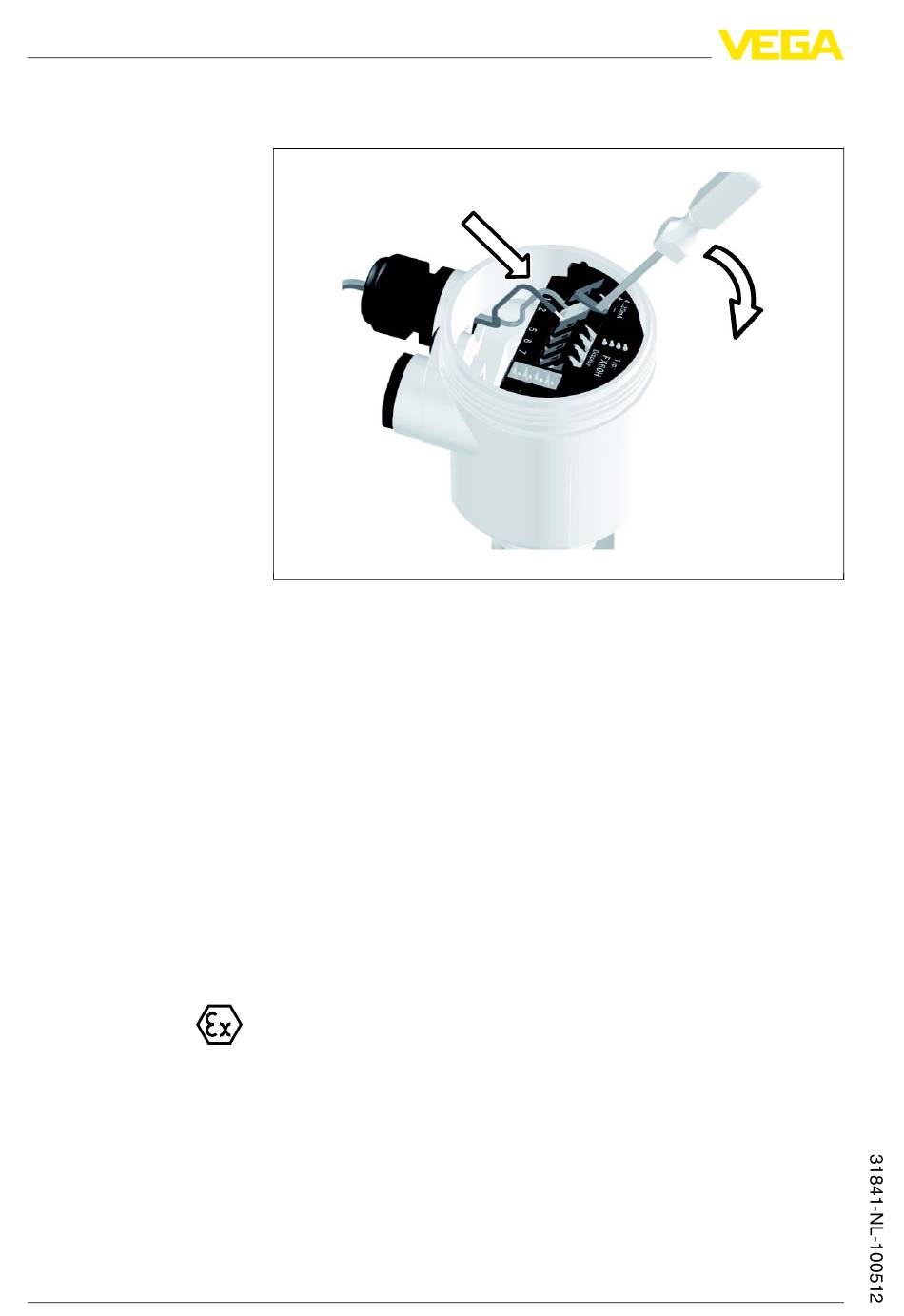

Fig. 7: Aansluitstappen 6 en 7
Openingshefboom van de klemmen naar beneden drukken, de
8
klemveer sluit hoorbaar.
Controleer of de kabels goed in de klemmen zijn bevestigd door
9
licht hieraan te trekken
10 Afscherming op de interne aardklem aansluiten, de externe
aardklem met de potentiaalvereffening verbinden
11 Wartelmoer van de kabelwartel vast aandraaien. De afdichtring
moet de kabel geheel omsluiten
12 Deksel behuizing vastschroeven
De elektrische aansluiting is nu gereed.
5.3 Aansluitschema eenkamerbehuizing
De afbeeldingen hierna gelden zowel voor de niet-Ex-, als ook voor de
Ex-ia-uitvoering.
VEGAFLEX 63 • 4 ... 20 mA/HART - tweedraads
