Installatie binnen-apparaat
1. Laat de leidingen door het gat in de muur passeren.
2. Zet de bovenste klauw aan de achterkant van het binnen-apparaat op de
bovenste haak van de installatie-plaat, beweeg het binnen-apparaat van
links naar rechts om te zien dat het veilig is vastgehecht.
3. De leidingen kunnen gemakkelijk gelegd worden door het opheffen van
het binnen-apparaat door opvulmateriaal tussen het binnen-apparaat en de
muur te plaatsen. Haal het weg na de legging van de leiding.
4. Duw het onderste deel van het binnen-apparaat omhoog op de muur. Vervolgens beweeg het binnen-apparaat van links
naar rechts, omhoog en omlaag om te controleren dat het veilig is aangehecht.
Vasthechten van het buiten-apparaat
Anker het buiten-apparaat met een bout en moer, maten 10 of 8, strak en horizontaal op een betonnen of een vaste montuur.
Installatie van afvoerbuis-verbinding
Plaats de afdichting in de afvoerbuis elleboog en steek de afvoerbuis-verbinding in de opening van de basis pan van
buiten-apparaat, vervolgens draai 90 rond om veilig te monteren. Sluit de afvoerbuis-verbinding aan met een extensie-
afvoerslang (lokaal aangeschaft), bij het aftappen van water uit het buiten-apparaat tijdens de werking in VERWARMING-
modus.

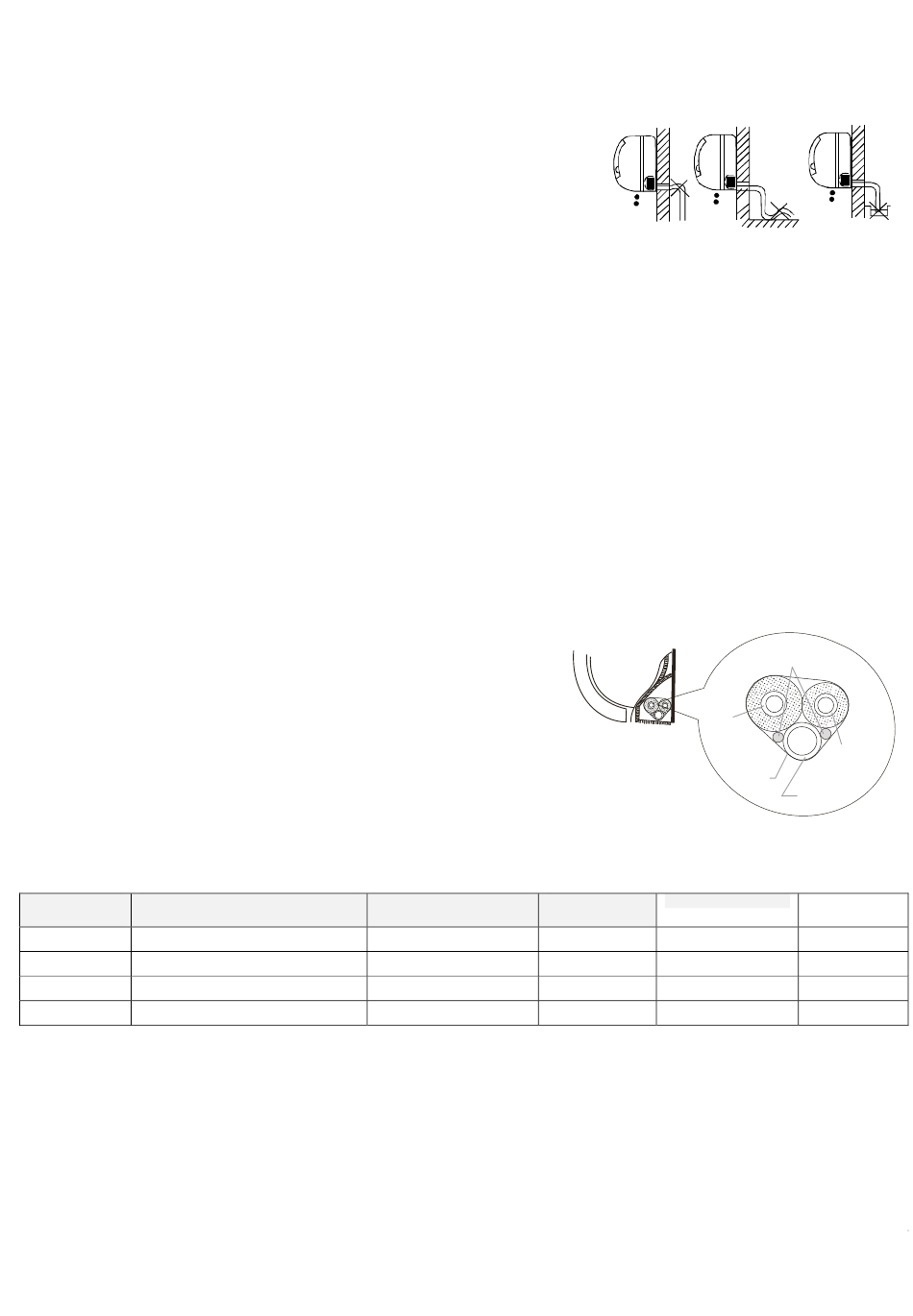

Leidingen en verpakking
Bundel de buizenstelsel, de verbindingskabel en afvoerslang veilig met tape.
● Omdat het gecondenseerde water uit de achterkant van het binnen-apparaat zich in het hangend vak verzamelt wordt in
wordt uit de kamer afgevoerd. Plaats niets anders in het vak.
LET OP
● Sluit eerst het binnen-apparaat aan, vervolgens het buiten-apparaat.
●
Laat de leidingen niet loshangen uit de achterkant van het binnen-apparaat.
●
Wees voorzichtig om de afvoerslang niet slap te laten hangen.
●
Beide aanvullende leidingen moeten van warmte-isolatie voorzien zijn.
●
Zorg ervoor dat de afvoerslang is gelegen aan de laagste zijde van de bundel.
●
Als het zich op de bovenzijde bevindt, dan kan leiden tot overlopen van de
afvoerbak binnenin het apparaat.
●
Nooit de stroomdraden nooit de andere bedrading kruisen of ermee ineenstrengelen.
●
Laat de afvoerslang schuin naar beneden lopen om de geleidelijke afvoer van het gecond
enseerde water te verzekeren.
Modellen
Maximale lengte van verbindingsbuis
1 x 1 DCINV.
zonder extra koelmiddel (m)
2600 W
3500 W
5300 W
7000 W
● De stroomkabels moeten niet in contact komen met de buis
Toegestane verbindingsbuis
buis lengte (m)
5
5
5
5
indoor unit
Max. verschil
in niveau (m)
15
10
20
10
25
10
25
10
.
indoor and outdoor
connection wires
gas pipe
with isulation
liquid pipe
with isulation
band
drain hose
Extra hoeveelheid
0 liquid/ 0 gas
koelmiddel (g/m)
20
06,35/ 09,52
20
06,35/ 09,52
20
06,35/ 012,7
50
0 6,35/ 0, 1 6
1 2
