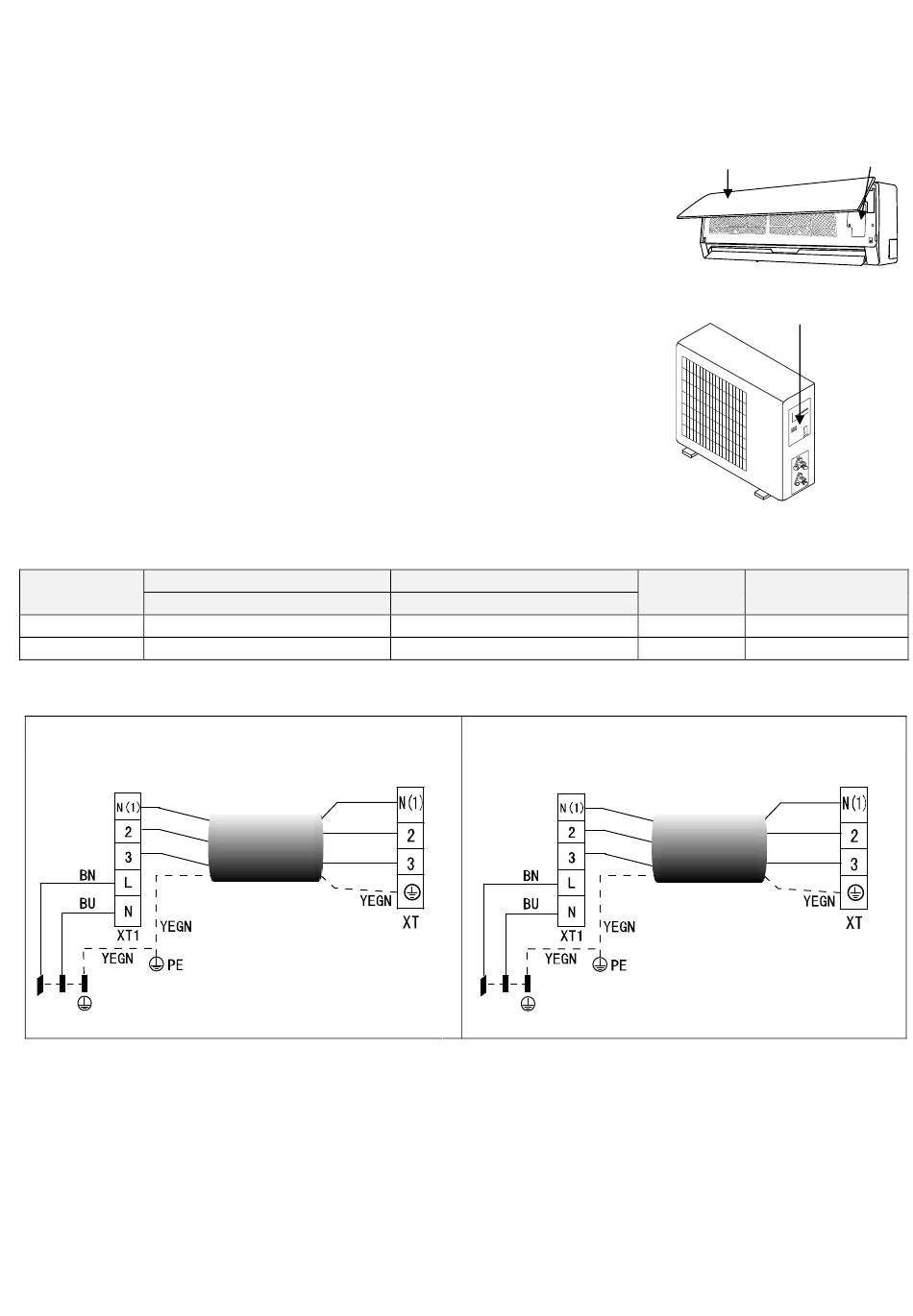

Aansluiting van bedrading
Sluit de kabel aan het binnen-apparaat
1. Binnen/buiten aansluitkabel moet H07RN-F type zijn
2. Hef paneel van het binnen-apparaat op en verwijder de schroef, vervolgens
verwijderdevensterdeksel
3. Sluit de kabels aan hun slots volgens hun markering.
4. Wikkel de kabels, die niet tot de slots aangesloten zijn, met isolatie-tape, zodat ze
geen enkele elektrische componenten aanraken.
Sluit de kabel aan tot het buiten-apparaat
1. Verwijder de deksels van de elektrische onderdelen uit het buiten-apparaat. Sluit de
verbindingskabels aan tot de slots, zoals aangeduid met hun respectievelijke
overeenkomende nummers op de klemmenstrook van de binnen- en buiten-apparaten.
2. De stroom aansluitkabel moet H07RN-F zijn.
3. Om het binnendringen van water te voorkomen,vorm een lus uit de verbindingskabel
zoals geïllustreerd in het installatie-diagram van de binnen- en buiten apparaten.
4. Isoleer ongebruikte draden (geleiders) met PVC-tape. Organiseer op een zodanige wijze
dat ze geen enkel elektrisch of metalen deel raken.
Specificaties van kabels
Stroom aansluitkabel
Model (W)
2600 W, 3500 W
5300 W, 7000 W
Schakelschema's
Mod. 2600 W, 3500 W
OUTDOOR UNIT
TERMINAL BLOCK
BU
BK
BN
L
N
POWER SUPPLY
1 3
Sectie
3 x 1.5 mm²
3 x 1.5 mm²
INDOOR UNIT
TERMINAL BLOCK
BU
BK
BN
Binnen - buiten aansluitkabel
Sectie
4 x 0,75 mm²
4 x 0,75 mm²
Mod. 5300 W, 7000 W
OUTDOOR UNIT
TERMINAL BLOCK
BU
BK
BN
L
N
POWER SUPPLY
Front panel
Terminal
Indoor unit
Access door terminal
Outdoor unit
Lucht switch
Netspanning
capaciteit (A
Naar buiten
20 A (240V)
Naar buiten
25 A (240V)
INDOOR UNIT
TERMINAL BLOCK
BU
BK
BN
