De hefarm monteren
Benodigde onderdelen voor deze stap:
1
Rechter hefarm
1
Linker hefarm
2
Grote pen
2
Bout (5/16" x 1")
2
Moer (5/16" x 1")
2
Moer (⅜")
2
Kleine pen
2
Bout (⅜" x 1¼")
2
Smeernippel
Procedure
Opmerking:
Monteer de hefarmen indien nodig met twee personen.
1.
Verwijder de hefarmen van de transportsteun.
2.
Gebruik 2 grote pennen om de hefarmen aan het machineframe te monteren
1. Smeernippel
2. Grote pen
3.
Monteer de smeernippels aan de grote pennen
4.
Gebruik 2 moeren (5/16") en 2 bouten (5/16" x 1") om de grote pennen aan het frame te bevestigen
(Figuur
6).

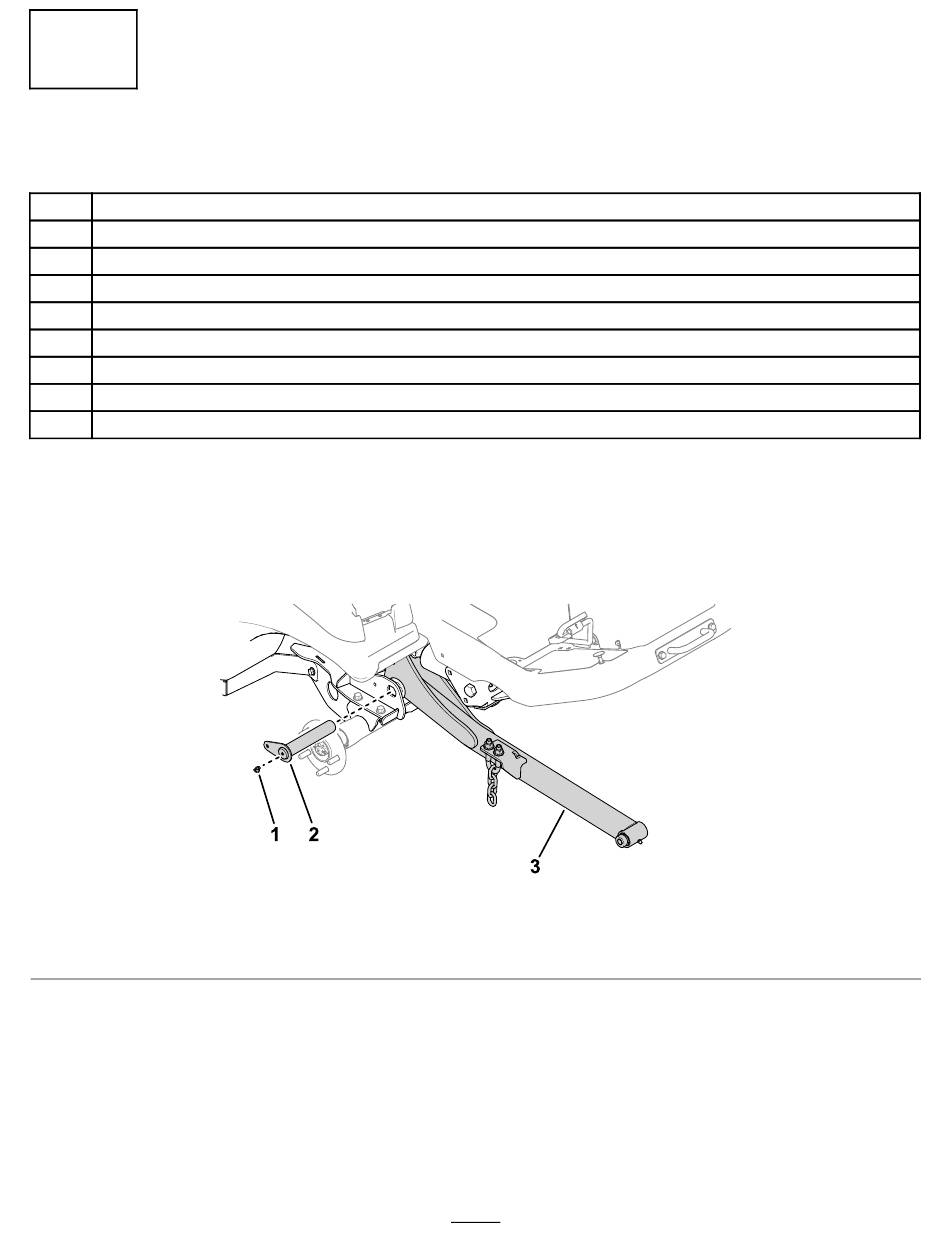

Figuur 5
3. Hefarm
(Figuur
5).
19
(Figuur
5).
g432917
