Boileradapter
2
Versteleenheid
3
Afsluitkraan
4
Buffervatcircuit aanvoer 1

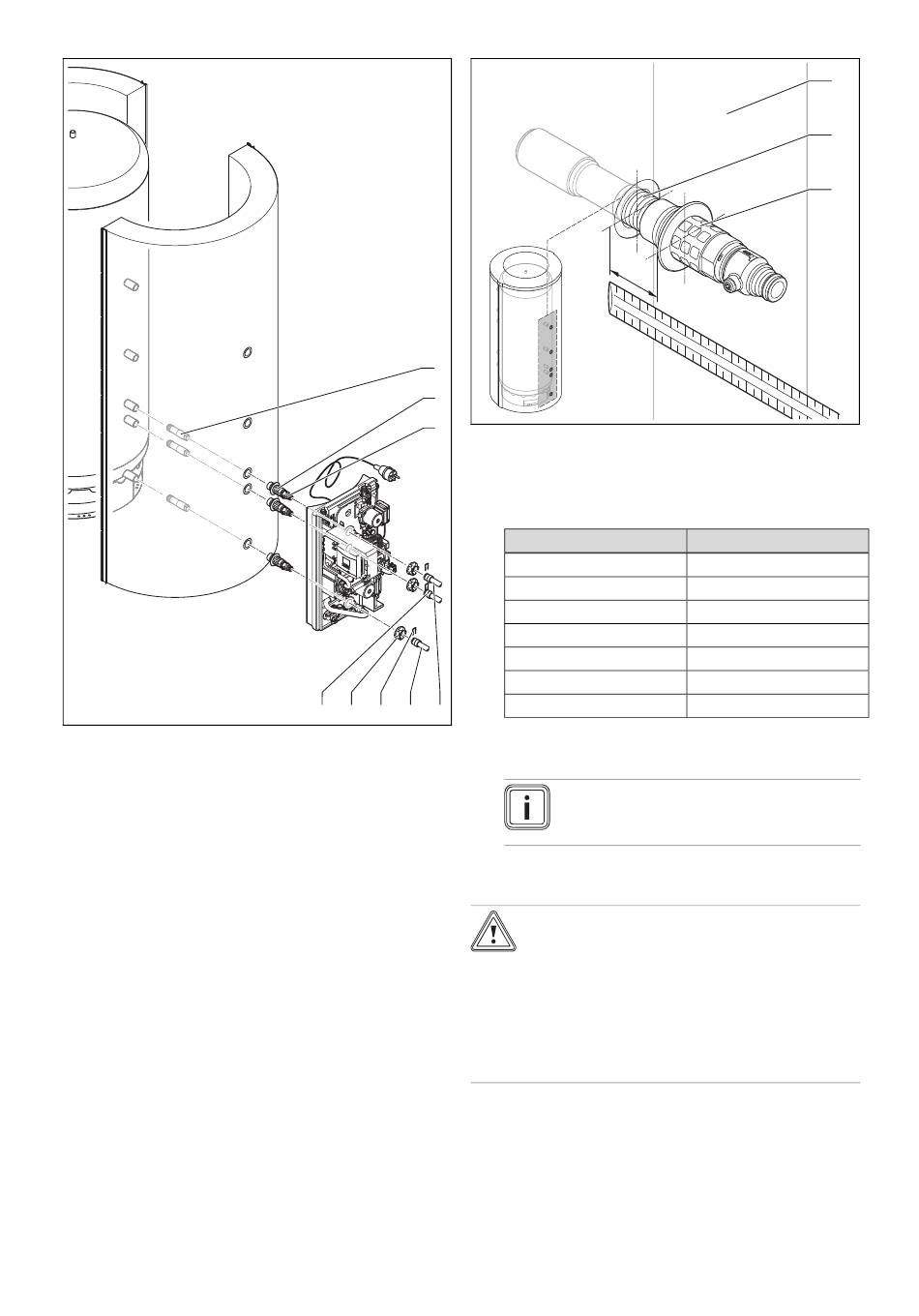

12. Schroef de drie boileradapters (1) van het zonnelaad-
station in de aansluitingen van het buffervat of van de
muurhouder.
13. Monteer de isolatie van het buffervat (zie Installatie-
en onderhoudshandleiding buffervat allSTOR).
14. Verwijder de bevestigingsklemmen (6) van de steekver-
bindingen tussen de afsluitkranen en de buizen van de
aanvoer en retour van het zonnelaadstation.
15. Maak de moeren (7) van de versteleenheden (2) los.
16. Trek de moeren (7) over de afsluitkranen (3) van de
versteleenheden (2).
17. Trek de versteleenheden (2) samen met de afsluitkra-
nen (3) achteraan uit het zonnelaadstation.
8
1
2
3
8
7
6
5
4
5
Buffervatcircuit retour
6
Bevestigingsklem
7
Moer
8
Buffervatcircuit aanvoer 2
1
1
Isolatie
2
Boileradapter
18. Schroef de versteleenheden (3) op de boileradap-
ters (2). Neem de schroefdiepte (A) in acht.
Montage aan
VPS 300/3-E
VPS 500/3-E
VPS 800/3-E
VPS 1000/3-E
VPS 1500/3-E
VPS 2000/3-E
Wandhouder
19. Schuif het zonnelaadstation over de versteleenhe-
den (3) tegen het buffervat of de muurhouder.
Aanwijzing
De netaansluitleiding moet boven het zon-
nelaadstation liggen.
20. Schroef de moeren op de versteleenheden (3) vast.
Opgelet!
Gevaar voor beschadiging van gegolfde
buizen
Als de gegolfde buizen meermaals meer dan
30° in elke richting gebogen worden, dan
kunnen ze breken.
▶
Buig de voorgebogen gegolfde buizen niet
meermaals meer dan 30° in elke richting.
21. Verbind de buizen van de aanvoer en retour met de
afsluitkranen.
22. Bevestig de steekverbindingen met de bevestigings-
klemmen.
23. Klap het DIA-systeem naar rechts tot de beugel vast-
klikt.
24. Monteer evt. bijkomende zonnelaadstations.
Installatie- en onderhoudshandleiding Zonnelaadstation 0020160752_01
A
2
3
4
5
6
7
8
9
1 0
1 1
1 2
3
Versteleenheid
A Schroefdiepte
Schroefdiepte A
1 mm
11 mm
18 mm
18 mm
29 mm
31 mm
5 mm
1
2
3
1 3
