4.5

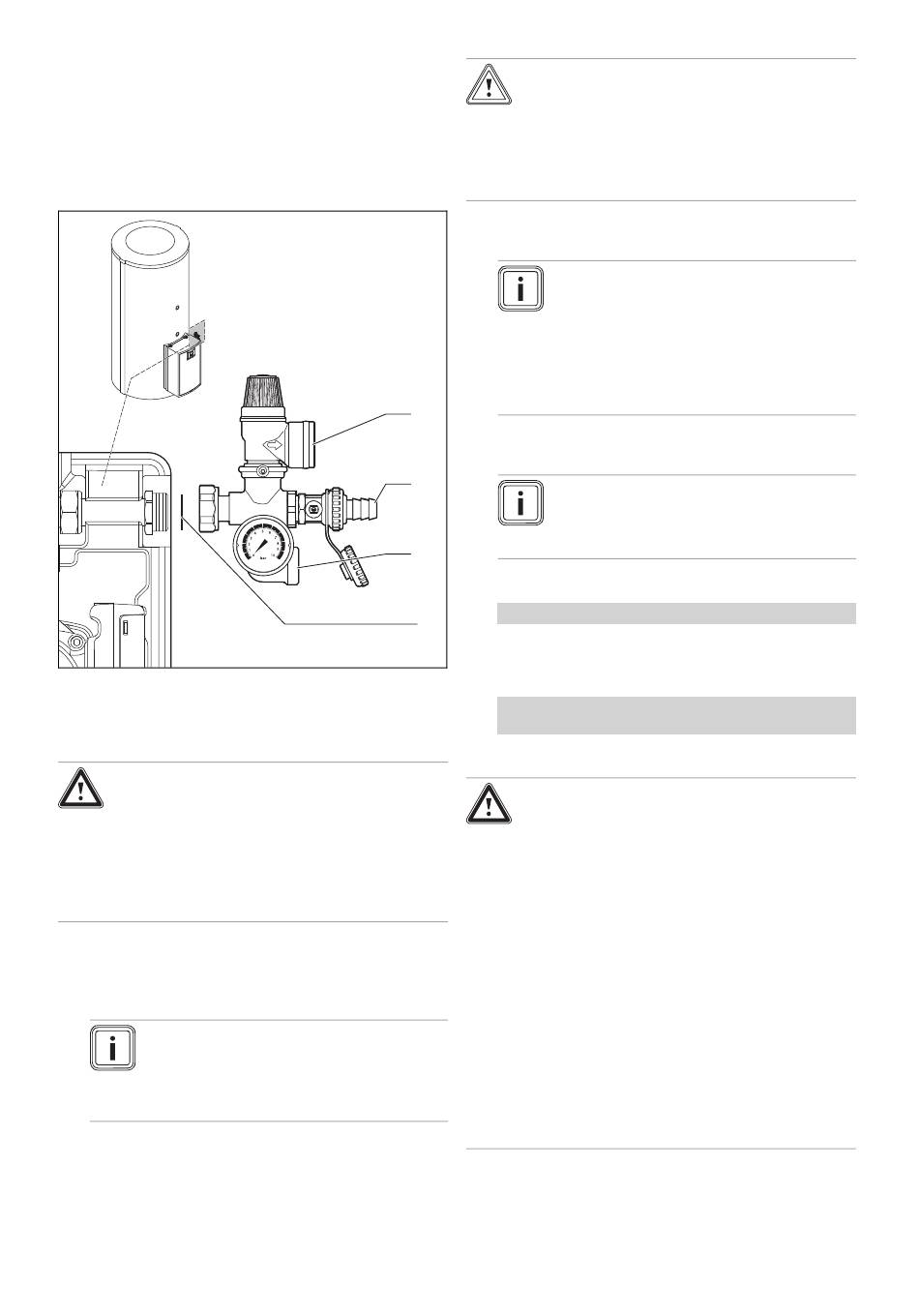

Veiligheidsgroep, zonnevoorschakelvat en
zonne-expansievat monteren
Voorafgaande werkzaamheden
▶
Als de stations in cascade geschakeld zijn, dan sluit u om
plaatsredenen de veiligheidsgroepen boven de stations
aan.
–
Werkmateriaal: T-stuk
1
Veiligheidsklep, aanslui-
ting voor afblaasleiding
2
Vulkraan
Gevaar!
Lichamelijk letsel door afsluitinrichting
Een afsluitinrichting tussen station en veilig-
heidsgroep stelt de veiligheidsgroep buiten
werking. Personen kunnen letsel oplopen.
▶
Installeer geen afsluitinrichting tussen
station en veiligheidsgroep.
1.
Zorg ervoor dat de bijgeleverde afdichting (4) in het
aansluitstuk van de veiligheidsgroep gemonteerd is.
2.
Monteer de veiligheidsgroep.
Aanwijzing
Als u de veiligheidsgroep niet direct aan het
zonnelaadstation, maar in de buurt monteert,
gebruik dan voor de betere warmteafstraling
een niet geïsoleerde buis.
0020160752_01 Zonnelaadstation Installatie- en onderhoudshandleiding
1
2
3
4
3
Aansluiting voor zonne-
expansievat
4
Bijgeleverde afdichting
Opgelet!
Beschadigingsgevaar voor zonne-expan-
sievat
Hete collectorvloeistof kan de membraan van
het zonne-expansievat beschadigen.
▶
Gebruik een zonnevoorschakelvat.
3.
Monteer indien nodig een zonnevoorschakelvat.
Aanwijzing
Bij bepaalde systeemconfiguraties (bijv. erg
groot collectoroppervlak) kan de hete col-
lectorvloeistof het zonne-expansievat sterk
verhitten. De hitte kan de membraan van het
zonne-expansievat vernietigen. Een zonne-
voorschakelvat beschermt het zonne-expan-
sievat tegen te hoge temperaturen.
4.
Monteer indien nodig een zonne-expansievat.
Aanwijzing
U kunt de voordruk van het zonne-expansie-
vat van 50 tot 400 kPa (0,5 tot 4,0 bar) op de
installatie afstemmen.
5.
Alternatief 1 / 2
Voorwaarden: Grootte van het zonne-expansievat: 18 l, 25 l of 35 l
▶
Monteer het zonne-expansievat met de toestelhou-
der aan de muur.
Alternatief 2 / 2
5.
Voorwaarden: Grootte van het zonne-expansievat: 50 l, 80 l of
100 l
▶
Stel het zonne-expansievat op.
Gevaar!
Lichamelijk letsel door hete collectorvloei-
stof
Hete collectorvloeistof kan door de veilig-
heidsklep van het station in de opstellings-
ruimte wegstromen.
▶
Zorg ervoor dat de hete collectorvloeistof
niemand in gevaar brengt.
▶
Installeer een temperatuurvaste afblaas-
leiding van de veiligheidsklep naar een
geschikte opvangbak (bijv. de bus van de
collectorvloeistof).
▶
Leid de afblaasleiding met verval naar de
opvangbak.
▶
Isoleer de afblaasleiding niet zodat de
collectorvloeistof kan afkoelen.
▶
Plaats het opvangreservoir op een stevige
ondergrond.
6.
Installeer een afblaasleiding (1).
–
Alternatief
Edelstalen flexibele buis
Installatie 4
