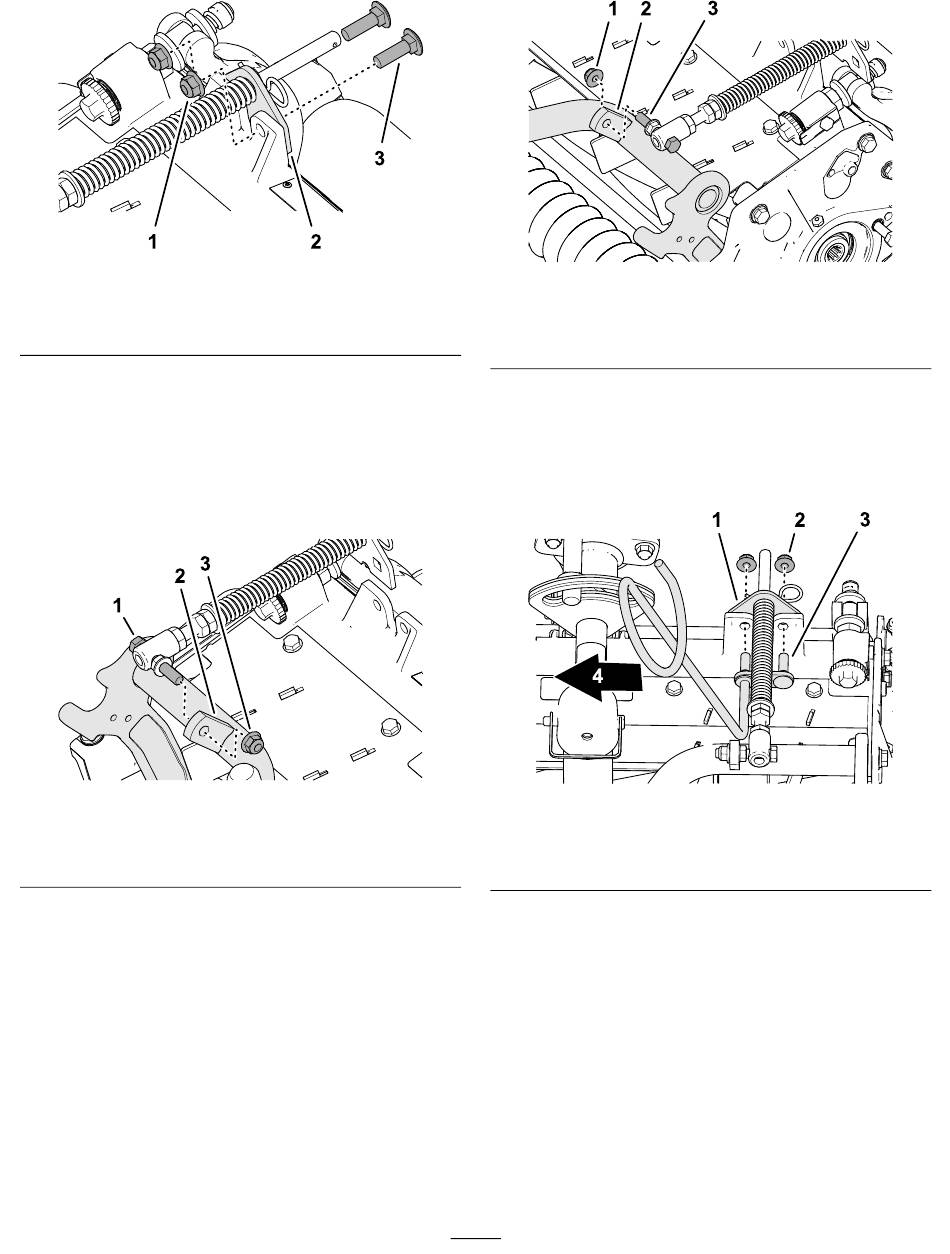

Figuur 8
1. Slotbout (⅜" x 1¼")
2. Gazoncompensatiebeugel
3.
Verwijder de flensborgmoer (⅜") waarmee
de tapbout van de gazoncompensatieveer is
bevestigd aan de rechterlip van het draagframe,
en verwijder de compensatieveer van de
maai-eenheid
(Figuur
Opmerking:
Verwijder de getande flensmoer
niet van de tapbout.
Figuur 9
1. Tapbout
2. Rechterlip (draagframe)
4.
Monteer de tapbout van de gazoncompensatie-
veer op de rechterlip van het draagframe
10); gebruik hierbij de flensborgmoer (⅜").
3. Flensborgmoer (⅜")
9).
3. Flensborgmoer (⅜")
(Figuur
g375690
1. Flensborgmoer (⅜")
2. Rechterlip (draagframe)
5.
Lijn de tapeinden van de linker slanggeleider uit
met de gaten in het frame van de maai-eenheid
en de gazoncompensatiebeugel
Opmerking:
is naar de middellijn van de machine gericht.
g375691
1. Gazoncompensatiebeugel
2. Flensborgmoer (⅜")
6.
Monteer de slanggeleider en de
gazoncompensatiebeugel aan het frame
van de maai-eenheid met de 2 flensborgmoeren
(⅜").
7.
Haal de borgmoeren en bouten aan met 37 tot
45 N∙m.
14
Figuur 10
3. Tapbout
(Figuur
De steunlus van de slanggeleider
Figuur 11
3. Tapeind (slanggeleider)
4. Naar binnen gericht
g375694
11).
g375687
