5.
Vergrendel het draaipunt van de maai-eenheid
voor het maaien van gras op een helling; zie
draaipunt van de maai-eenheid vergrendelen
voor het maaien van gras op een helling (bladz.
19).
6.
Schuif een maai-eenheid onder de hefarm
(Figuur
27).

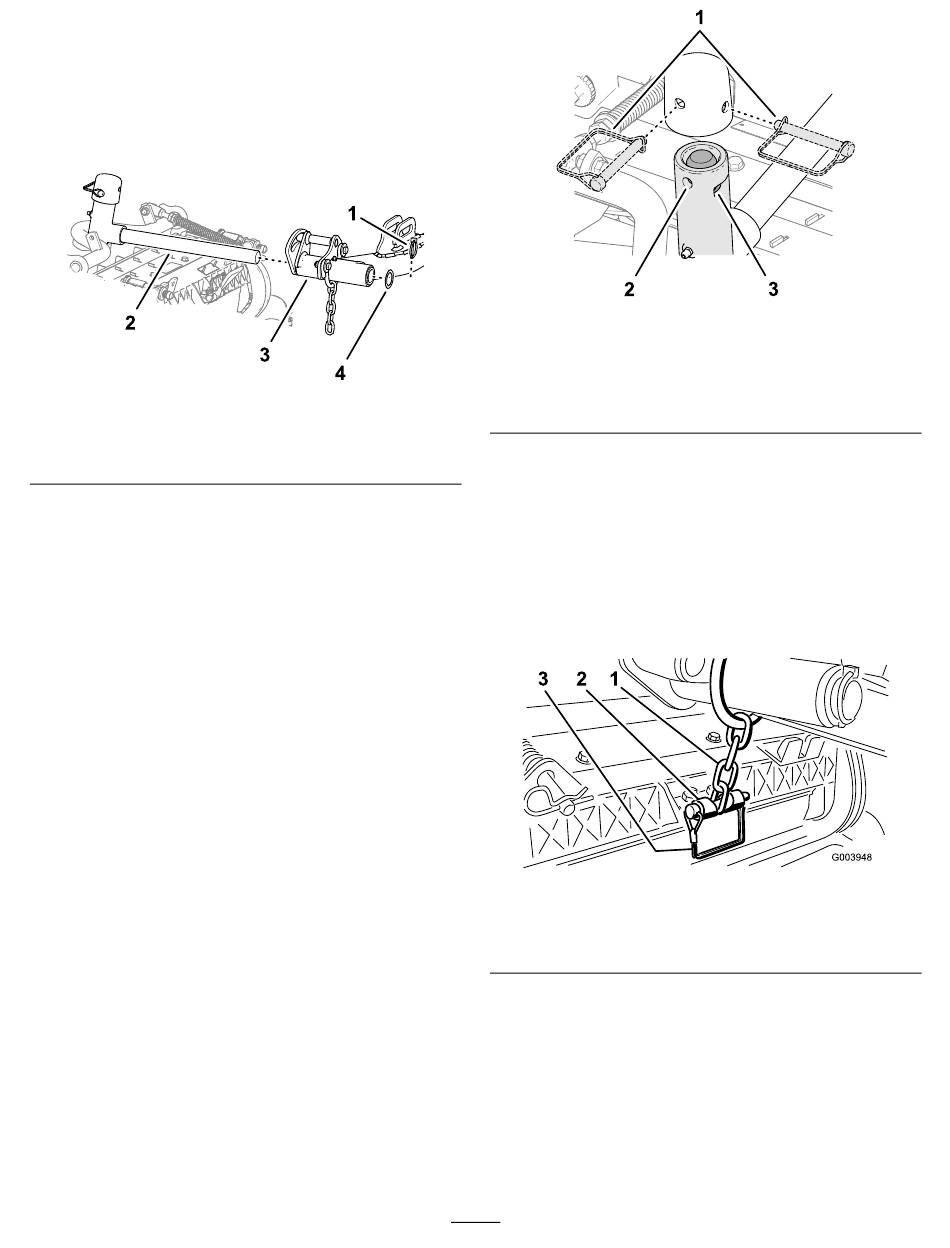

Figuur 27
1. Borgpen
2. As van hefarm
7.
Steek het juk van het draaipunt in de hefarm,
en bevestig de as met de borgpen en ring aan
de arm.
8.
Herhaal stap
1
tot en met
achterste maai-eenheid.
Het draaipunt van de maai-eenheid
vergrendelen voor het maaien van
gras op een helling
Vergrendel de draaipunten van de maai-eenheid om
te voorkomen dat de maai-eenheden naar beneden
draaien wanneer u op een helling maait. Gebruik de
opening in het juk van het draaipunt
de maai-eenheid te vergrendelen. Gebruik de sleuf
voor een sturende maai-eenheid.
Het
g375239
3. Hefarm
4. Ring
7
voor de andere
(Figuur
28) om
1. Locaties van de
borgpennen
2. Opening (juk van
draaipunt)
De kettingen van de hefarm van de
maai-eenheid monteren
Bevestig de ketting van de hefarm aan de
kettingbeugel met de borgpen
Opmerking:
Gebruik het aantal kettingschakels
volgens de instructies in de Gebruikershandleiding
van het maaidek.
1. Ketting van hefarm
2. Kettingbeugel
De messenkooimotoren monteren
1.
Smeer schoon vet op de sleufas van de motor
van de messenkooi.
2.
Smeer olie op de O-ring van de motor van de
messenkooi en plaats deze op de flens van de
motor.
19
Figuur 28
3. Sleuf (juk van draaipunt)
(Figuur
29).
Figuur 29
3. Borgpen
g375251
g003948
