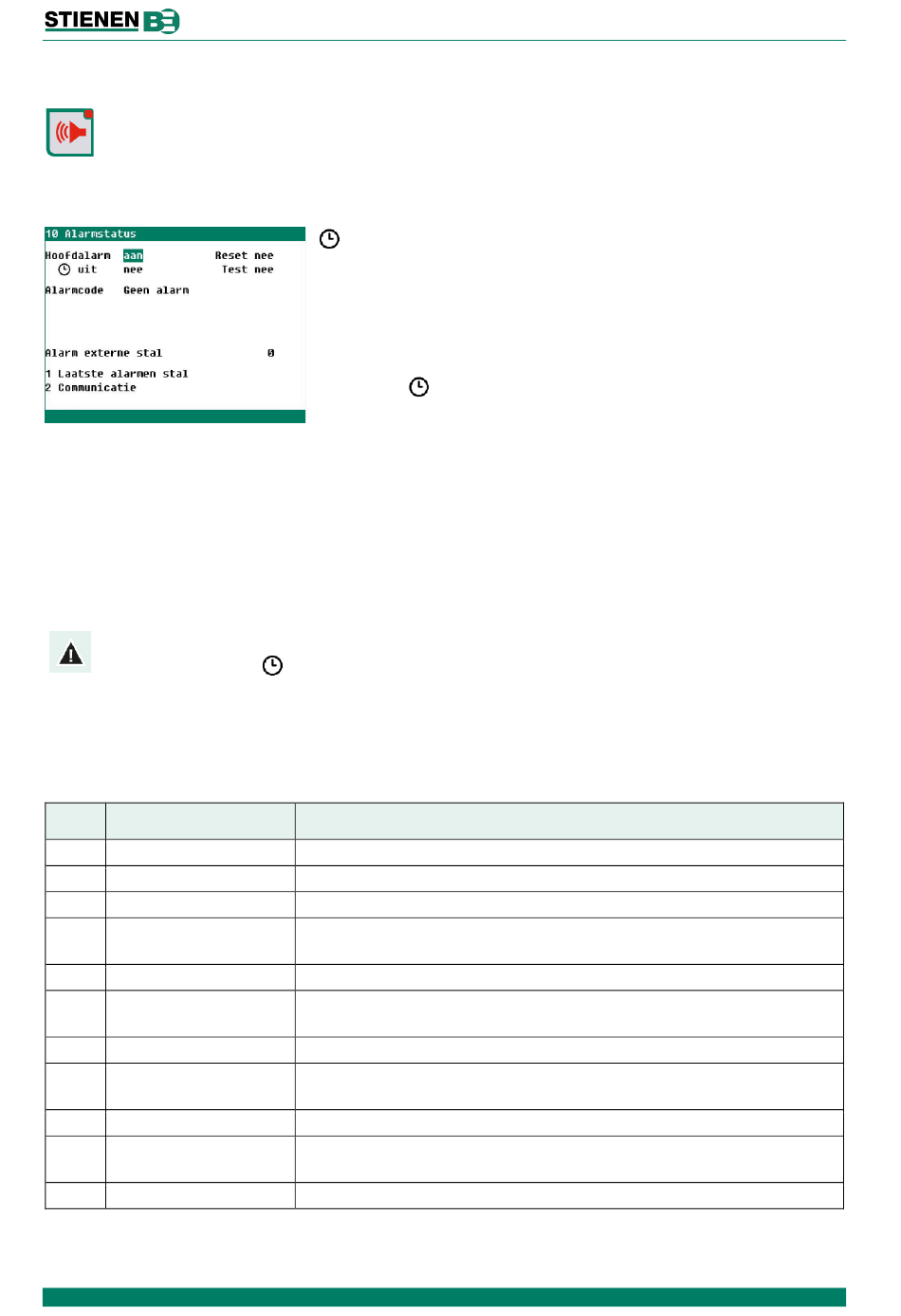

3.7 Alarmtoets
Snelkeuzetoets voor alarmscherm.
Zet Test op ja om het alarmrelais (sirene) gedurende 10 seconden te testen. Zet Test op nee om de
alarmtesttijd te wissen.
Door Reset op ja zetten, wist u alle alarmen. Alle actieve alarmen verschijnen daarna terug op het scherm.
Zodra het alarmrelais afvalt (alarmvertragingstijd is verstreken), verschijnt de oorzaak op het scherm. U
kunt het hoofdalarm AAN en UIT zetten. Is het hoofdalarm uitgeschakeld, dan knippert de led in de
alarmtoets. De led is AAN wanneer in een van de stallen een alarm is. Behalve de alarmoorzaak toont het
display de betreffende regeling en het stalnummer.
Alarm externe stal
Komt via de communicatielus het bericht binnen dat het alarmrelais van een aangesloten
regelaar is afgevallen, dan toont Alarm externe stal het betreffende stalnummer.
Vergeet na het oplossen van de storing niet om het alarm weer in te schakelen. Gebruik bij
voorkeur de functie
3.8 Klemnummering in- / uitgangen
Het klemnummer van een in-/uitgang bestaat uit een tweecijferig module-adres (tussen 00 en 31)), het
type input/output (letter) en een tweecijferig volgnummer (tussen 01 en 99, 00 = uitgang niet gebruikt).
Letter
Type in-/uitgang
A
0-10V-uitgang
B
Relaisuitgang
C
Digitale uitgang
D
Open- /dicht-uitgang
F
Geregelde triac-uitgang
G
Analoge uitgang
K
Temperatuursensor
L
0-10V-ingang
M
Digitale ingang
N
Meteostation
R
Druksensor
CL-5400-G-NL02081
uit Optie voor tijdelijk uitschakelen van het alarm (sirene). Dit
geldt niet voor de hardware-alarmen.
Het hoofdalarm wordt 30 minuten uitgeschakeld; de led
knippert ongelijkmatig. Na 30 minuten schakelt het
hoofdalarm weer in. Is de alarmoorzaak niet verholpen, dan
valt het alarmrelais opnieuw af (alarm).
Zet
uit op nee om de alarmafsteltijd te wissen.
uit om de storing te verhelpen.
Omschrijving
Analoge uitgang met een bereik van 0-10V of 10-0V
Contactuitgang van relais (geen alarmrelais, digitale uitgangen e.d.)
Optisch geschakelde aan/uit-uitgang (maximaal 35Vdc 30mA)
Open-/dichtsturing met positieterugmelding. Hieronder vallen o.a.
verwarmingen en kleppen met terugmeldpotentiometer.
Geregelde triac-uitgang met een bereik van 30-230Vac
Analoge uitgang met een vast bereik van 2-10V met positieterugmelding.
Hieronder vallen o.a. kleppen met terugmeldpotentiometer.
Temperatuursensoren met een 10K NTC-weerstand (N10B, BV10B e.d.)
Analoge ingang met een meetbereik van 0-10V. Voor het aansluiten van
bijvoorbeeld meetsensoren (RV, druk, CO
Hieronder vallen o.a. meetventilatoren, teller contacten etc.
Module waarop windsnelheid, windrichting en een regensensor kunnen
worden aangesloten.
n.v.t.
