Montage muurbevestiging
1.
Controleer aan de hand van de stuklijst of alle onderdelen aanwezig zijn.
2.
Schroef de buitenste 3 inbusschroeven (art.nr. 003-510-000) waarmee de MultiDos
HighSpeed-pomp bevestigd zit los en verwijder de pomp.
Let op! Plaats de behuizing maximaal 2 meter vanaf de onderkant van het
voorraadvat.
De MultiDos HighSpeed is op twee verschillende manieren te bevestigen.
3a. Bevestigen aan de muur:

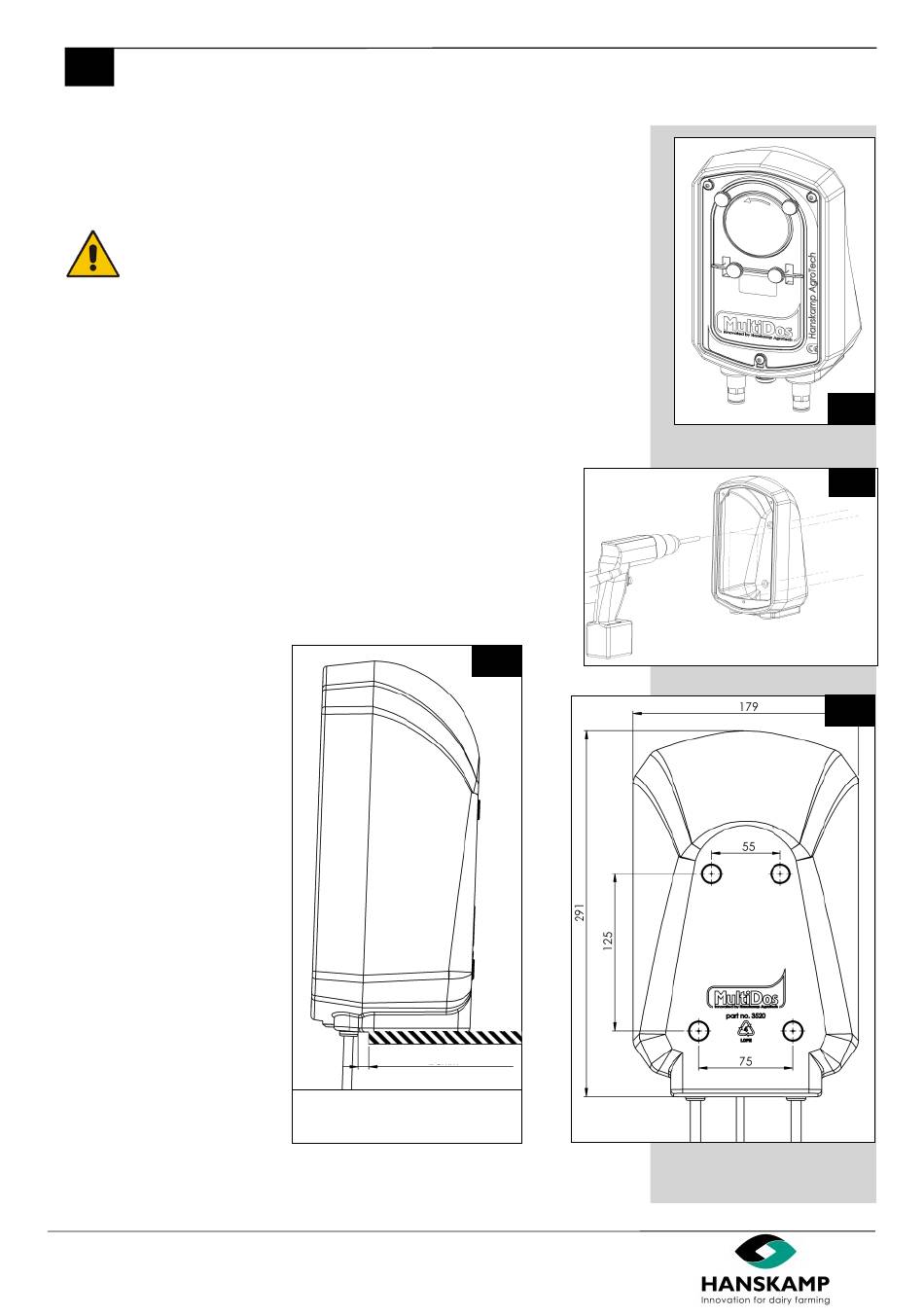

Boor gaten achterin de MultiDos HighSpeed zoals is weergegeven in afbeelding 3.
De afstanden van de gaten zijn afgebeeld in afbeelding 5. Zet dan de muurbevesti-
ging vast. (Bevestigingsmateriaal is niet meegeleverd.)
3b. Bevestigen op een ondergrond:
Boor gaten onderin de MultiDos HighSpeed. De plaats van de gaten is zelf te bepa-
len, minimale afstand tussen de slangen en plaat is weergegeven in afbeelding 4. Zet
dan de muurbevestiging vast. (Bevestigingsmateriaal is niet meegeleverd.)
Hanskamp AgroTech B.V. (the Netherlands)
Doseersysteem – Dosing system – Dosiersystem – Systeme de dosage
Afstand tussen de buis en de
plaat: ± 8mm
8 - 20
www.hanskamp.nl
MultiDos HighSpeed
4
2
3
5
