4.
Schroef de deksel van het pomphuis af.
5.
Maak in de middelste tule een gat met een kleine, platte schroeven-
draaier. Druk daar de kabel (art.nr. 001-753-000) van de motor door-
heen. Verbind deze kabel door middel van 2 Wago klemmen (art.nr. 001
-875-000) aan de motor. (Bruin aan rood en wit aan groen.) Deze kabel
wordt aan de desbetreffende besturingseenheid aangesloten. Voor een
correcte installatie, raadpleeg de installatie-instructie van desbetreffen-
de besturingseenheid. Doe dit, wanneer de complete installatie gereed
is.
6.

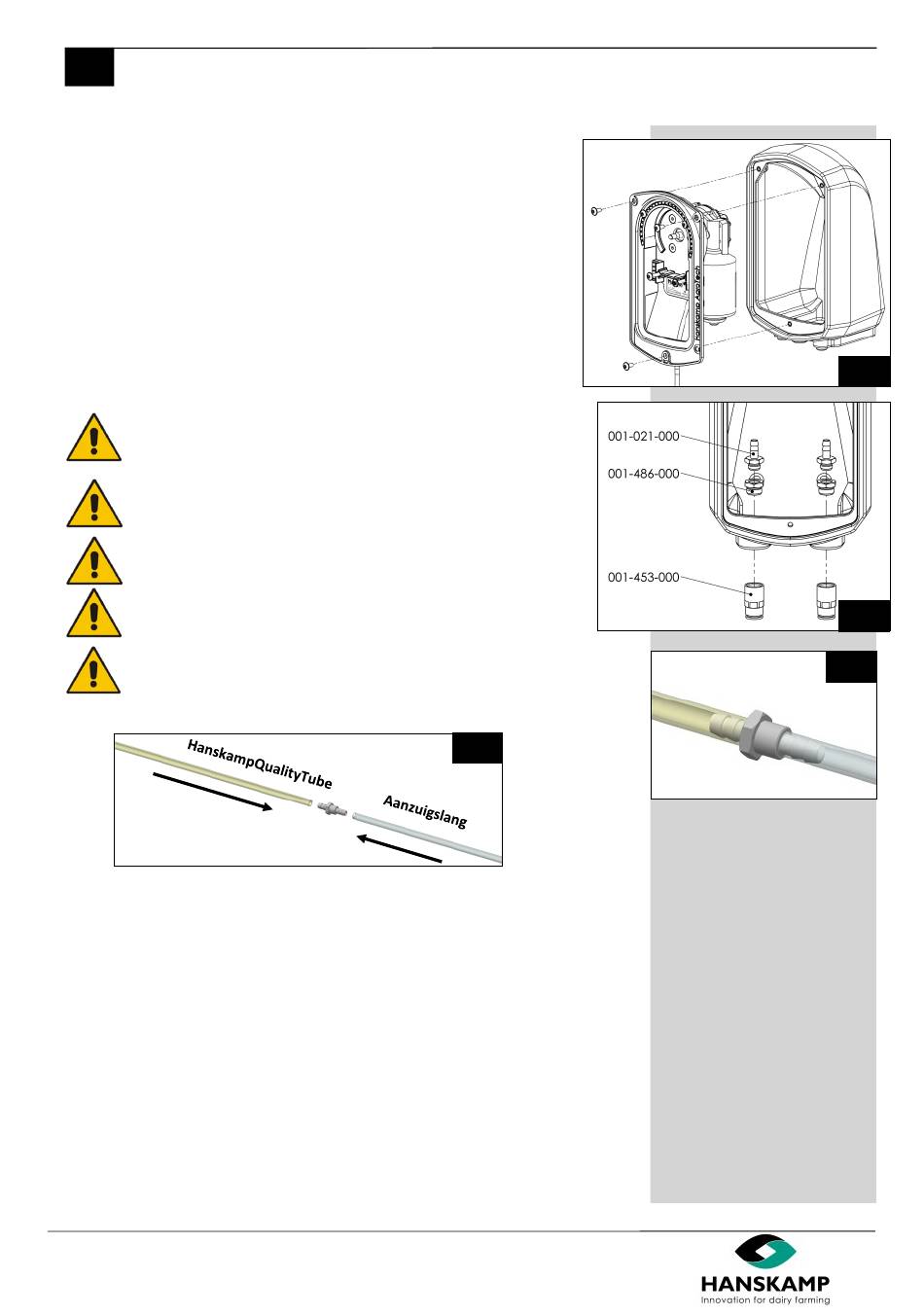

Monteer de volgende artikelen: 001-453-000, 001-486-000 en 011-021-
000 zoals aangegeven in afbeelding 7.
7.
Schroef het pomphuis met de bijbehorende schroeven (art.nr. 003-510-
000) gelijkmatig handvast op de muurbevestiging.
8.
Schroef de rotor los van de motor en trek deze in een rechtstandige
beweging van de motor as.
Let op! Door het draaien van de rotor met de hand, kunnen lichte
verwondingen aan de hand ontstaan.
Let op! Hanskamp garandeert alleen een correcte werking wanneer
de aanzuigslang 2 meter of korter is.
Let op! PVC slang is niet geschikt voor zuren. Op aanvraag kan bij
Hanskamp een geschikte slangenkit besteld worden voor zuren.
Let op! Knip de slang altijd recht af. Wanneer de slang scheef
afgeknipt is, kan dit de werking benadelen.
Let op! Zorg ervoor dat het uiteinde helemaal onderin het voorraadvat
geplaatst is, anders zal de pomp niet alle vloeistof kunnen verpompen.
