230 V = 2 kW
3
400 V = 4 kW
3
400 V = 6 kW
3

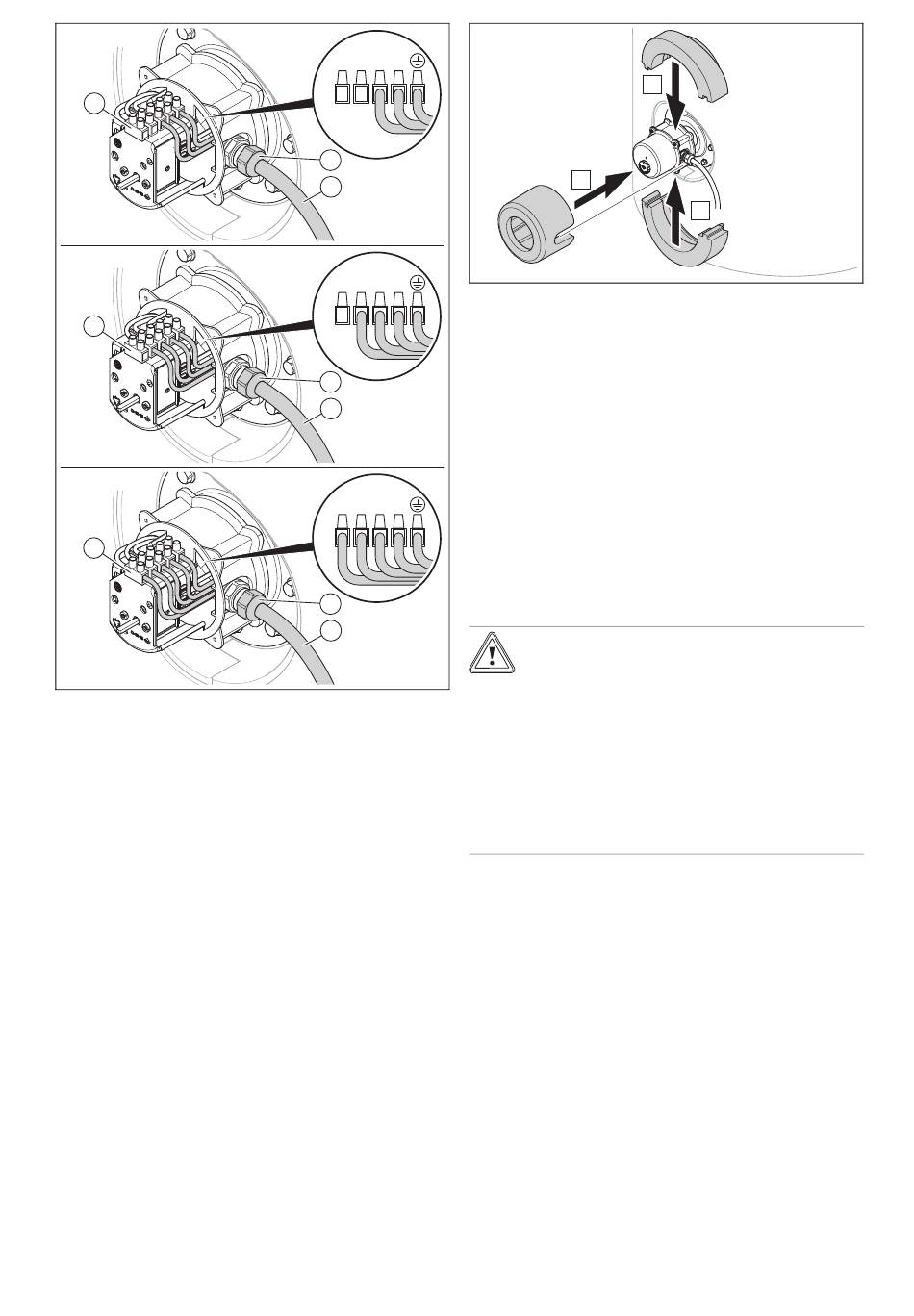

4.
Kábel (2) zaveďte cez otvor sieťovej prípojky do krytu
a zaistite ho pomocou skrutkového spojenia PG (1).
–
Odporúčaný uťahovací moment: ≤ 6,0 Nm
5.
Vodiče pripojte na svorkovnicu (3).
6.
Nasaďte tesnenie a kryt prípojky a namontujte štyri
skrutky so šesťhrannou hlavou.
–
Odporúčaný uťahovací moment: ≤ 1,9 Nm
7.
Nasuňte otočný gombík na nastavovací regulátor.
6
Uvedenie do prevádzky
6.1
Uvedenie elektrickej vykurovacej tyče do
prevádzky
1.
Naplňte zásobník teplej vody.
2.
Prekontrolujte tesnosť revízneho otvoru.
154
L1 N
1
2
L3 L2 L1 N
3.
4.
5.
1
2
7
7.1
L3 L2 L1 N
Ak stúpne teplota vody v zásobníku nad 95 °C, bezpeč-
nostný obmedzovač teploty (STB) vypne prívod napätia na
elektrickej vykurovacej tyči.
7.2
1
2
1.
2.
A
C
Namontujte izolačné prvky.
Zapnite napájanie elektrickým prúdom.
Pomocou nastavovacieho kolieska nastavte teplotu, na
ktorú sa má zohriať elektrická vykurovacia tyč.
Odstránenie porúch
Funkcia bezpečnostného obmedzovača
teploty
Odblokovanie bezpečnostného obmedzovača
teploty po vypnutí
Pozor!
Riziko hmotnej škody spôsobenej prehria-
tím!
Ak sa neodstráni chyba, ktorá viedla k vypnu-
tiu výrobku, môže dôjsť k poškodeniam na
výrobku.
▶
Bezpečnostný obmedzovač teploty za-
pnite opäť až vtedy, keď sa odstránila prí-
čina chyby, ktorá viedla k zareagovaniu
bezpečnostného obmedzovača teploty.
Vypnite napájanie elektrickým prúdom.
Izolačné prvky demontujte z elektrickej vykurovacej
tyče.
Návod na inštaláciu 0020230754_02
