2
Hinweise zur Dokumentation
2.1
Mitgeltende Unterlagen beachten
▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2
Unterlagen aufbewahren
▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3
Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für:
Produkt – Artikelnummer
Elektroheizstab
3
Produktbeschreibung

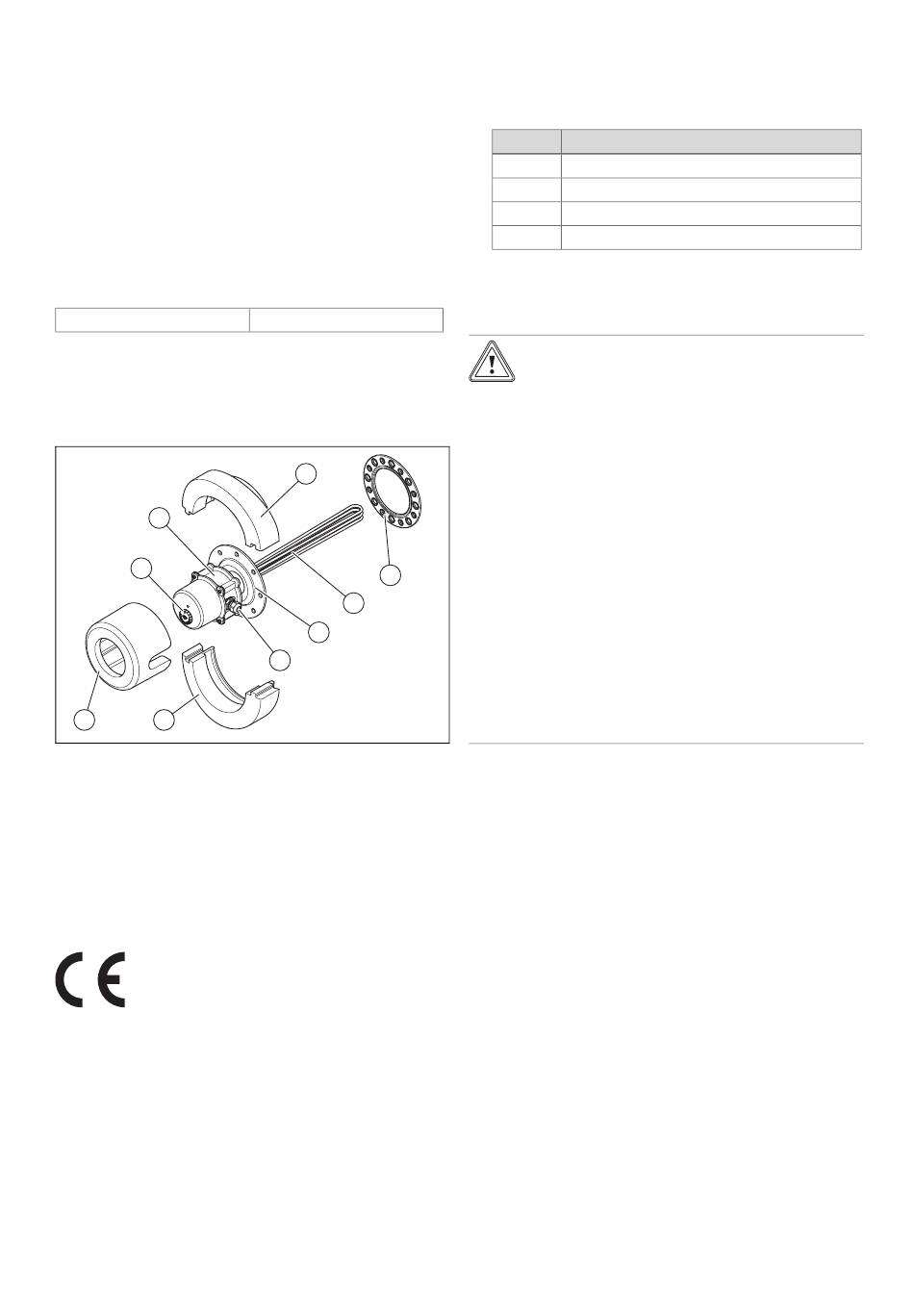

3.1
Aufbau des Produkts
9
8
7
6
1
Dämmelement oberer
Halbring
2
Dichtung Revisionsöff-
nung
3
Heizstäbe
4
Reduzierflansch, mit
Dichtung zum Schraub-
kopf vormontiert
3.2
CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß der Konformitätserklärung die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
22
0020230734
1
2
3
4
5
5
PG-Verschraubung für
Elektroanschluss
6
Dämmelement unterer
Halbring
7
Dämmhülse Heizstab-
kopf
8
Einstellregler
9
Typenschild
4
Montage
4.1
Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit.
Menge
Bezeichnung
1
Elektroheizstab
Reduzierflansch
1
1
Dichtung Revisionsöffnung
Betriebs- und Installationsanleitung
1
5
Installation
Vorsicht!
Risiko eines Sachschadens durch Kor-
rosion und Kurzschluss durch fehlende
Erdung
Wenn Sie einen Elektroheizstab in den Spei-
cher einsetzen, kann sich wegen der vorhan-
denen Fremdspannung ein elektrisches Po-
tenzial im Wasser aufbauen, welches elektro-
chemische Korrosion am Elektroheizstab ver-
ursachen kann.
▶
Stellen Sie sicher, dass sowohl die Warm-
wasserrohre als auch die Kaltwasserrohre
unmittelbar am Speicher per Erdungska-
bel an die Haupterdungsschiene ange-
schlossen sind.
▶
Stellen Sie außerdem sicher, dass über
die Erdungsklemme auch der Elektroheiz-
stab an die Haupterdungsschiene ange-
schlossen ist.
Die Elektroinstallation darf nur von einer Elektrofachkraft
durchgeführt werden.
Der Elektroheizstab darf nur waagerecht montiert werden.
Ein senkrechter Einbau ist nicht zulässig.
Verwenden Sie für den Elektroanschluss ein Netzanschluss-
kabel, das für eine Temperatur von 80 °C zugelassen ist.
Stellen Sie sicher, dass der Warmwasserspeicher befüllt ist,
bevor Sie den Elektroheizstab in Betrieb nehmen.
Für den Erhalt der langjährigen Funktionsfähigkeit des Elek-
troheizstabs wird folgende Mindestqualität des Frischwas-
sers empfohlen: Chlorid-Gehalt < 120 mg/l, Wasserhärte
< 2,4965 mmol/l (< 14°dH;< 24,987°fH; < 140 mg CaCO/l;
< 249,87 mg CaCO₃/l; < 249,87 ppm (mg CaCO₃/l)). Bei hö-
heren Wasserhärten wird der Einsatz einer Wasserenthär-
tungsanlage empfohlen!
Installationsanleitung 0020230754_02
