5.2
Kabelvereisten
De lengte en kwaliteit van de kabels zijn bij de Speedwire van invloed op de kwaliteit van het
signaal. Neem bij het installeren van de kabels de volgende kabelvereisten en de aanwijzing voor
het leggen in acht.
Storing van de datatransmissie door onafgeschermde energiekabels
Onafgeschermde energiekabels genereren tijdens bedrijf een elektromagnetisch veld dat de
datatransmissie van netwerkkabels kan storen.
• Houd bij het leggen van netwerkkabels de volgende minimumafstanden tot
onafgeschermde energiekabels aan:
– bij het leggen zonder separator: ten minste 200 mm
– bij het leggen met separator van aluminium: ten minste 100 mm
– bij het leggen met separator van staal: ten minste 50 mm
☐ Buitendiameter van de kabel:
bij gebruik van kabelbuizen:
de maximale buitendiameter van de kabel is afhankelijk van de grootte van de gebruikte
opening voor de netwerkkabels en van het aantal doorgeleide netwerkkabels. Zie voor de
grootte van de openingen (zie hoofdstuk 5.1, pagina 16).
Bij gebruik van de meegeleverde kabelschroefverbinding: maximaal 9 mm
5.3
Speedwire/Webconnect-datamodule monteren
1.
Levensgevaar door elektrische schok bij het openen van de omvormer
Op de spanningvoerende onderdelen van de omvormer staan hoge spanningen. Het
aanraken van spanningvoerende onderdelen leidt tot de dood of tot ernstig letsel.
• Schakel de omvormer aan de AC- en DC-zijde spanningsvrij en open hem (zie
handleiding van de omvormer). Neem daarbij de wachttijd voor de ontlading van de
condensatoren in acht.

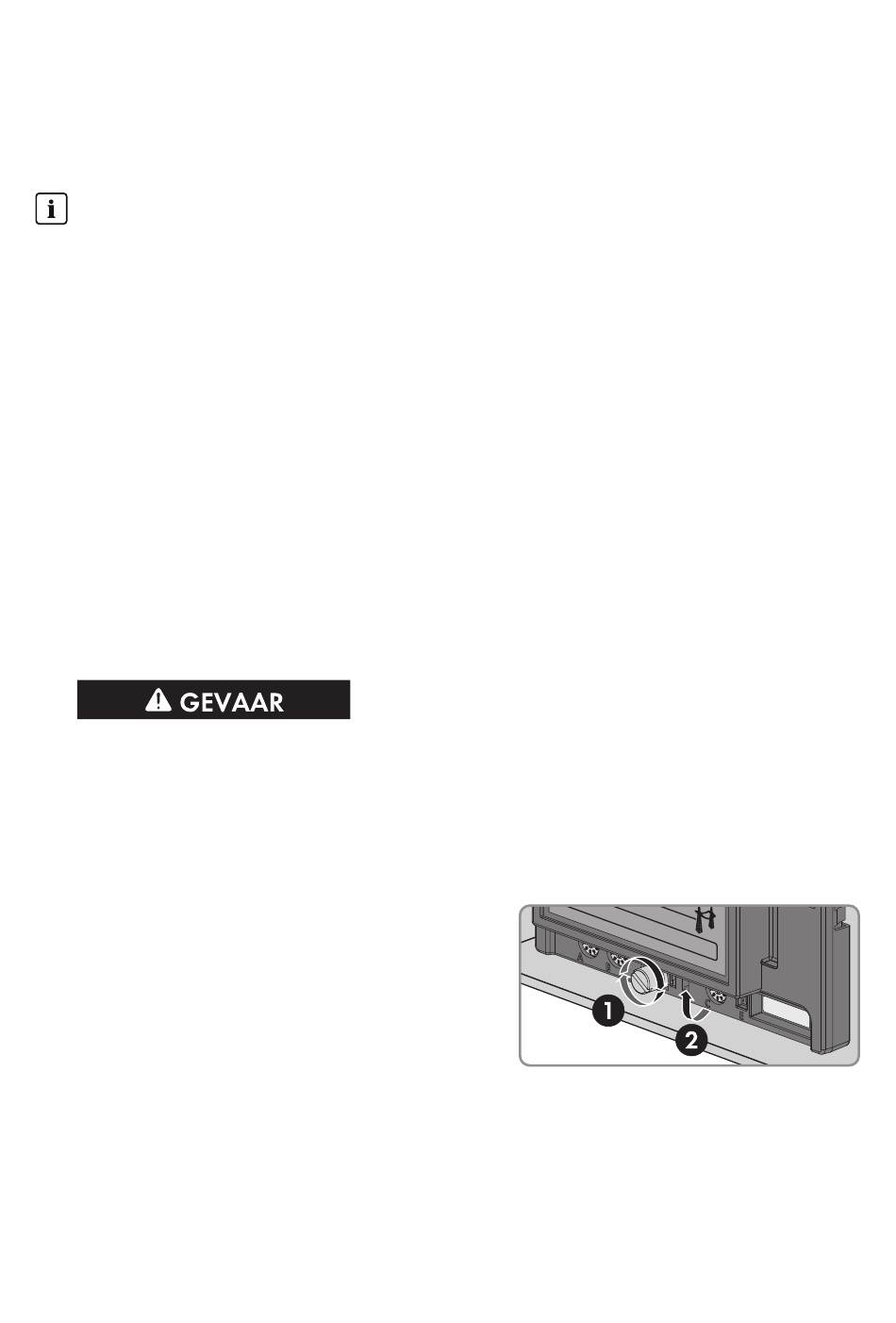

2. Draai de schroef van de display los en klap de
display naar boven tot deze vastklikt.
Installatiehandleiding
SWWEBCONDM-IA-nl-17
5 Aansluiting
17
