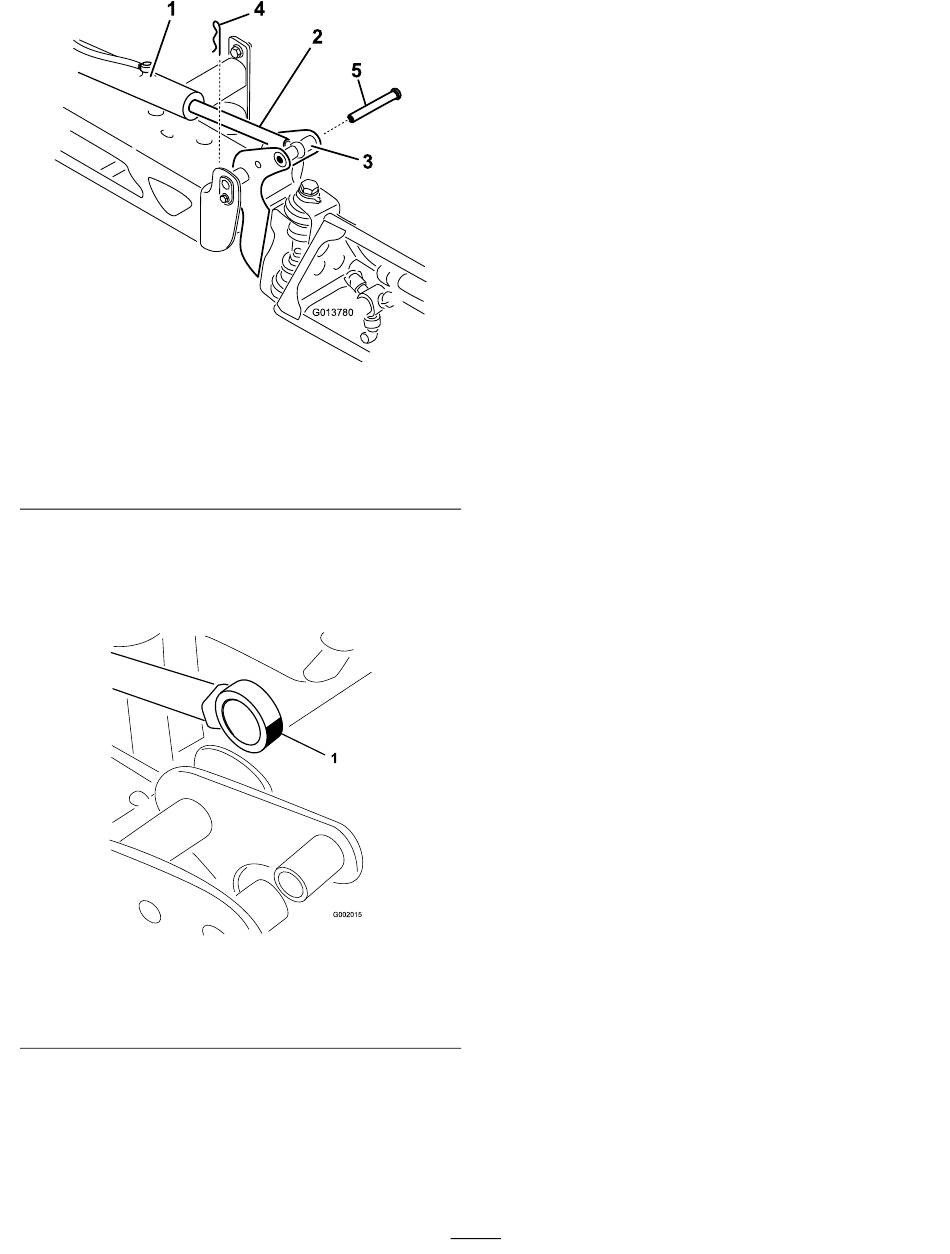

Figuur 64
1. Actuator
2. Actuatorstang
3. Behuizing van draaipen
van spuitboom
5.
Pak het uiteinde van het lager van de
actuatorstang vast en spuit vet in het lager
(Figuur
65).
Opmerking:
Veeg overtollig vet weg.
Figuur 65
Rechter spuitboom
1. Lager smeren
6.
Breng de spuitboom omhoog om de draaipen uit
te lijnen met de aandrijverstaaf.
7.
Houd de spuitboom vast en steek de pen
door het draaipunt van de spuitboom en de
actuatorstang
(Figuur
4. Borgpen
5. Pen
64).
8.
Als de pen op zijn plaats is, laat u de spuitboom
los en zet u de pen vast met de borgpen die u
eerder hebt verwijderd.
9.
Herhaal deze procedure bij alle andere lagers
van de actuatorstang.
g013780
g002015
55
