PAVIRO Call Station
2.
3.
4.
5.
Aanwijzing!
De lijnen kunnen pas worden gesoldeerd nadat de schakelaar is
geïnstalleerd.
6.
7.
8.
Schroef de bodemplaat van de oproeppost los (4
schroeven)
Verwijder de bodemplaat voorzichtig van het bovenste deel,
begin in de linkerbovenhoek van de oproeppost.
Koppel de verbindingskabel van de CN1-connector los
Bereid de installatielocatie voor: druk met een scherp
voorwerp (een priem, of iets dergelijks) voorzichtig door de
voorgesneden rechthoek aan de binnenkant van de
behuizing en maak deze los. Voer eventueel nawerk aan de
installatielocatie uit (opvullen, afwerken bijvoorbeeld)
Boor door de voorgesneden opening aan de zijkant voor de
borgpen van het afdekkapje van de sleutelschakelaar
Lijn de schakelaar uit en schroef deze stevig vast met de
meegeleverde gekartelde schroef

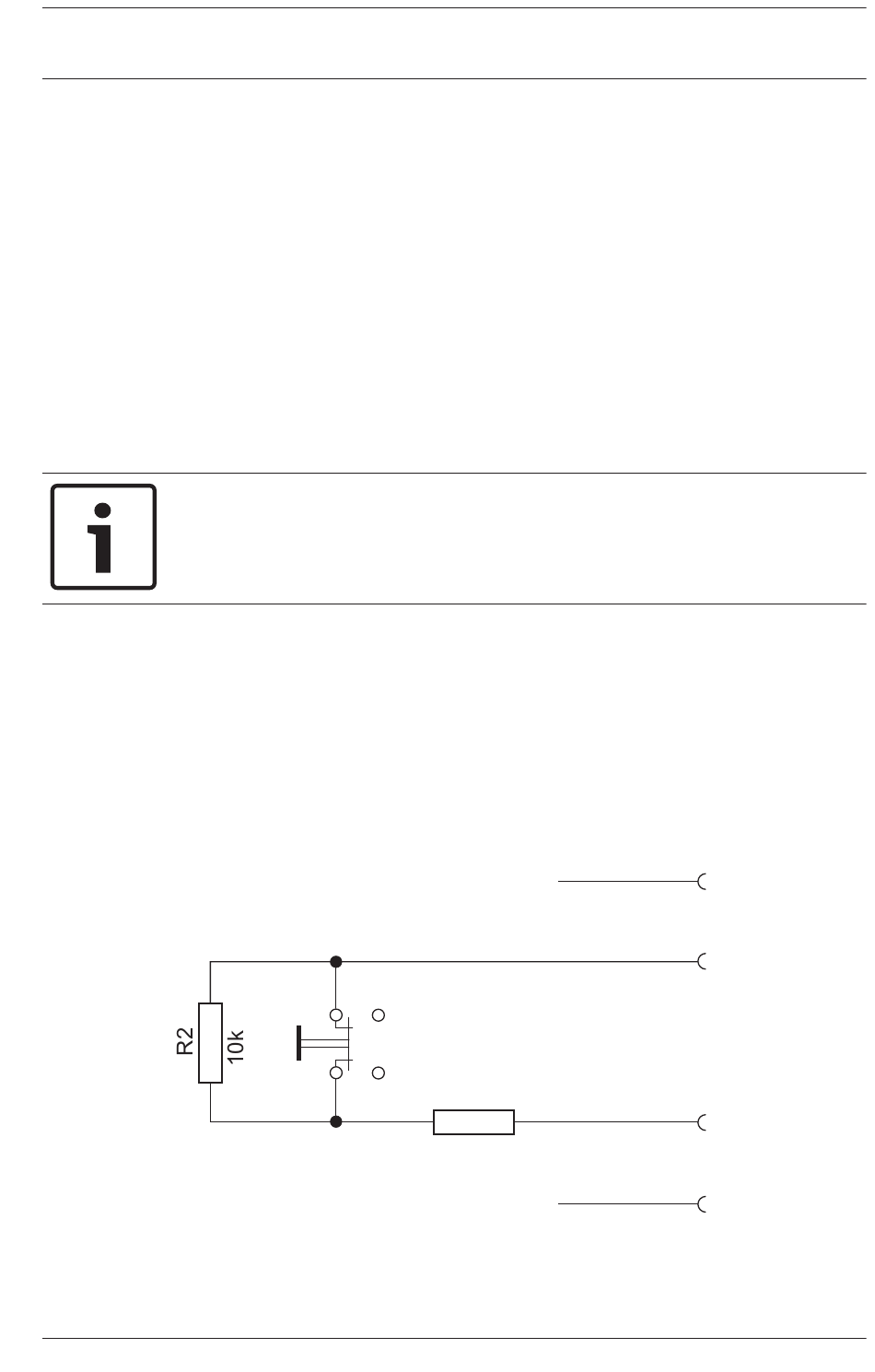

De meegeleverde 4-pens kabel en de weerstanden moeten
volgens de illustratie hieronder worden aangesloten
1
2
3
4
R1
10k
Installatie | nl
1 rt
CN1-1
2 gr
CN1-2
3 gr
CN1-3
4 gr
CN1-4
