PAVIRO Call Station
Aanwijzing!
Het gebruik van twisted-pair-kabels voor de verbindingen CAN
(4, 5), AUDIO CONTROLLER TO CALL STATION (audio
controller naar oproeppost) (3, 6) en AUDIO CALL STATION TO
CONTROLLER (audio oproeppost naar controller) (7, 8) is
verplicht.
1: +24V DC
2:
GND (CAN_GND)
3:
AUDIO CONTROLLER TO CALL STATION +
4: CAN_H (+)
5: CAN_L (-)

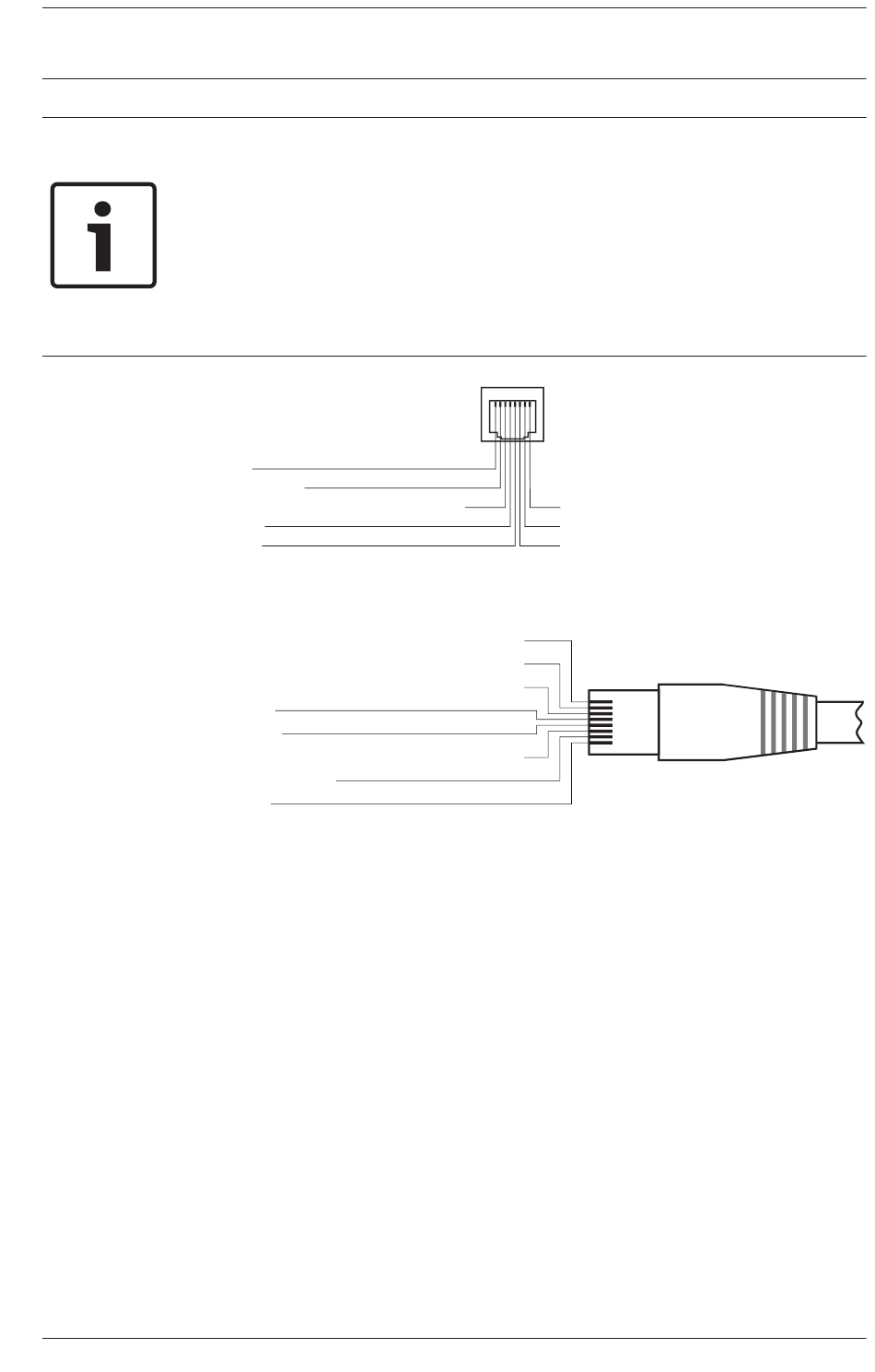

Afbeelding 6.1: Penbezetting van CST BUS-poort
8:
AUDIO CALL STATION TO CONTROLLER -
7:
AUDIO CALL STATION TO CONTROLLER +
6:
AUDIO CONTROLLER TO CALL STATION -
5: CAN_L (-)
4: CAN_H (+)
3:
AUDIO CONTROLLER TO CALL STATION +
GND (
2:
1: +24V DC
Afbeelding 6.2: Penbezetting van CST BUS-connector
Voeding
De minimale voedingsspanning van de oproeppost is 15 V DC.
Aangezien de minimale voedingsspanning van de controller 18 V
DC is, is de maximaal toegestane spanningsafname bij de
aansluitingsbedrading tussen controller en oproeppost 3 V DC.
Zie de technische gegevens (bijvoorbeeld voedingsstroom) van
de oproeppost of het extra bedieningspaneel voor uw keuze van
de juiste verbindingskabels, vooral voor grote kabellengtes.
Als de spanningsafname hoger is dan 3 V DC, moet de minimale
voedingsspanning van de controller worden verhoogd om de
minimale voedingsspanning van de oproeppost te waarborgen.
)
CAN_GND
1
8
8:
AUDIO CALL STATION TO CONTROLLER -
7:
AUDIO CALL STATION TO CONTROLLER +
6:
AUDIO CONTROLLER TO CALL STATION -
8
1
18-Jun-2015 | 03 | F01U306899
Aansluiting | nl
27
