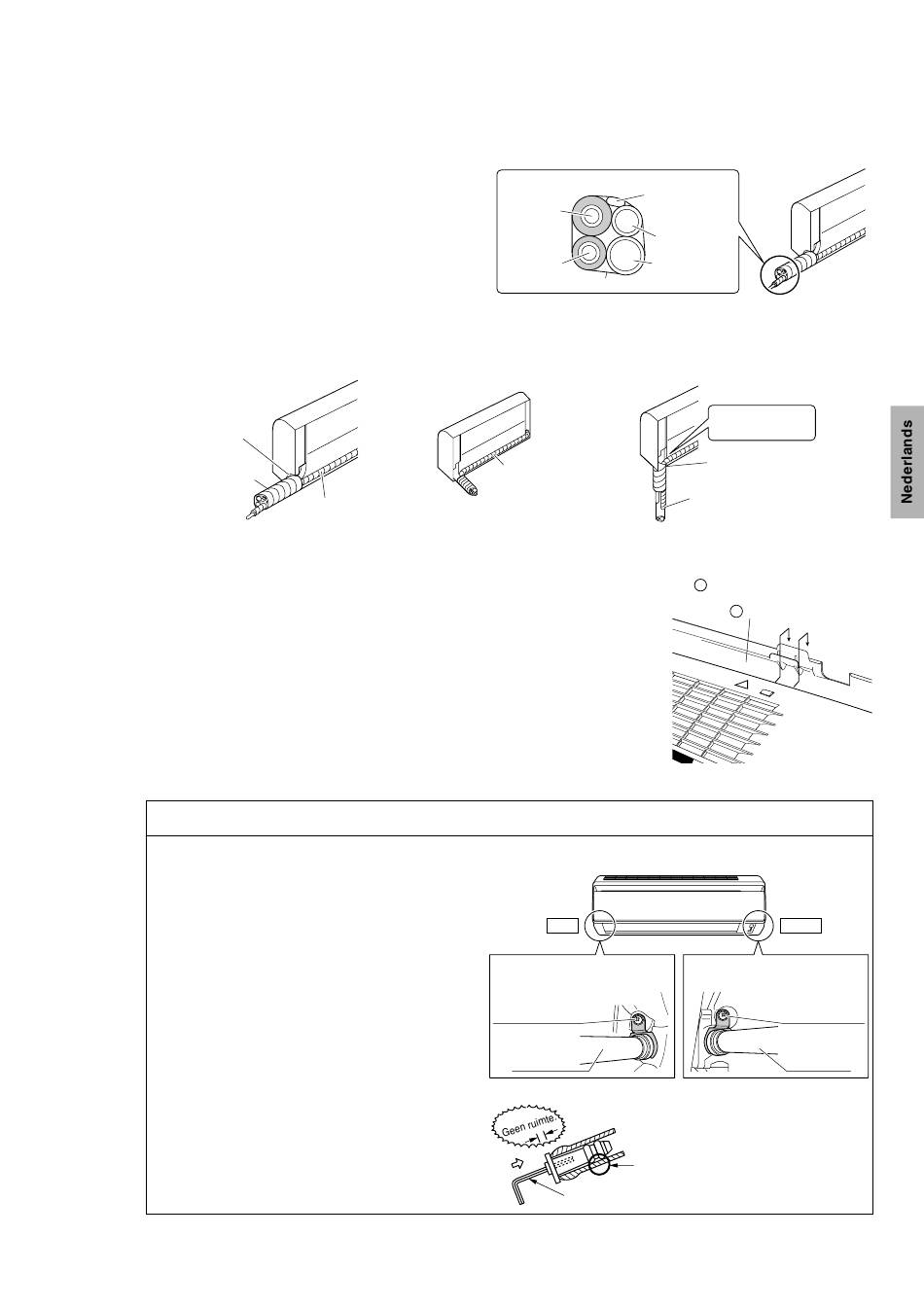

5.
Leidingen, slangen en bekabeling monteren.
• Sluit de bevochtigerslang aan op het aanvoerkanaal van
de binnenunit. Zie paragraaf 4. De bevochtigerslang
installeren voor meer informatie.
• Monteer de leidingen, de afvoerslang en de
bevochtigerslang vie de gewenste zijde op de manier
zoals is weergegeven in de onderstaande afbeelding.
• Zorg ervoor dat de afvoerslang omlaag afloopt.
• Omwikkel de leidingen, de afvoerslang en de
bevochtigerslang als geheel met isolatietape.
5-1. Leidingen aan de rechterkant, rechts-achter of rechts-onder.
• Leidingen aan de rechterkant
Snij de
doorvoeropening
open.
Aflopend
monteren.
1) Omwikkel de leidingen, slangen en bedrading tussen de units met isolatieband zoals aangegeven in het
leidingendiagram.
2) Voer alle leidingen door de doorvoeropening in de wand en haak de binnenunit op de
3) Sluit de leidingen aan.
5-2. Leidingen aan de linkerkant, links-achter of links-onder.
Zo vervangt u het de afvoerplug en de afvoerslang.
• Verplaatsen naar links
1) Draai de bevestigingsschroeven rechts los om
de afvoerslang los te nemen.
2) Demonteer de afvoerplug links en monteer
deze aan de rechterkant.
3) Steek de afvoerslang naar binnen en draai de
schroeven vast die in STAP 1) zijn verwijderd.
■Nederlands
• Leidingen rechts-achter
Bevochtigerslang
Leidingenbundeldiagram
Aansluiten van de
bedrading tussen
Gaspijp
de eenheden
Afvoerslang
Bevochtigerslang
Vloeistofpijp
Isolatietape
• Leidingen rechts-onder
Bevochtigerslang
Montagepositie van de afvoerslang
* De afvoerslang bevindt zich aan de achterzijde van het apparaat.
Links
Voorzijde van het apparaat
Montage links
Binnenunit
fixatieschroeven
Afvoerslang
Aanbrengen afvoerplug
Breng voor het plaatsen geen
smeermiddel (koelmiddelolie) aan.
Gebruik daarvan veroorzaakt verwering
en lekkage van de afvoerplug.
Gebruik een inbussleutel (4mm).
Gebruik bij voorkeur
de knieverbinding.
Snij de doorvoeropening open.
Bevochtigerslang
montageplaat.
A
A
Montageplaat
Rechts
Montage rechts (af fabriek)
Isolatiebevestig-
ingsschroef
Afvoerslang
10
