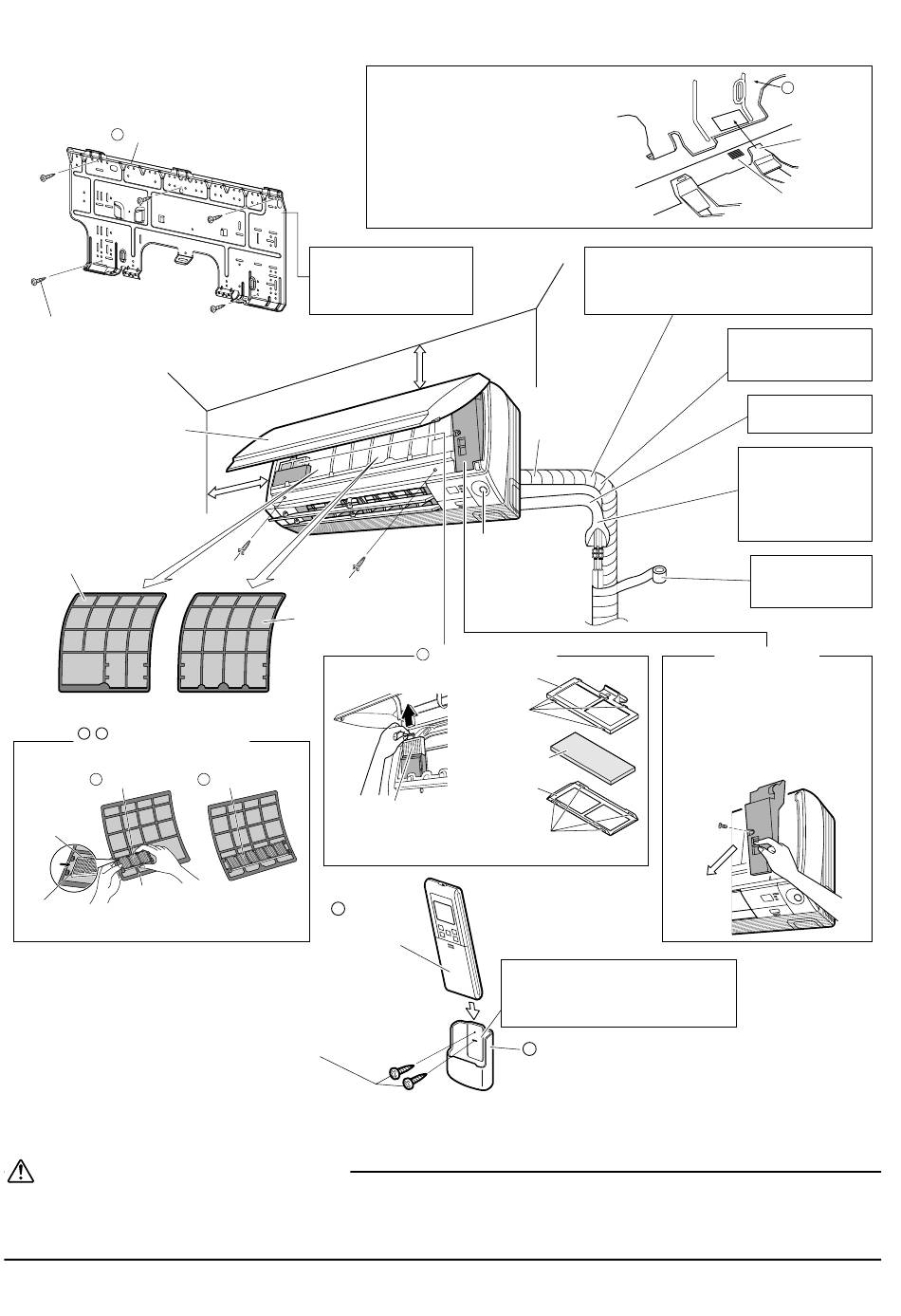

Binnenunit Installatie-Tekeningen
A Montageplaat
Schroeven
(Niet meegeleverd: M4 × 25L)
Frontpaneel
Minstens 50mm
van de muur
(aan beide zijden)
Luchtfilters
(Linkerzijde)
B , C
Fotokatalytische filter met
titaanapatietcoating
B (kort)
Filterframe
Luchtfilter
Nokje
RUIMTE sensor
VOORZORGSMAATREGELEN
1) Tik niet op de RUIMTE sensor en druk deze ook niet ruw in. Zo kan de sensor beschadigen of defect raken.
2) Plaats geen volumineuze objecten in de buurt van de sensor. Zorg ervoor dat er geen verwarmingsapparatuur of
luchtbevochtigingsinstallaties in het bereik van de ruimtesensor aanwezig zijn.
3
De montageplaat dient
gemonteerd te worden aan
een muur die het gewicht van
de binnenunit kan dragen.
M4 × 16L
M4 × 16L
Luchtfilters
(Rechterzijde)
C (lang)
Aanvoerluchtfilter (grijs)
• Pak de knop vast om
omhoog te trekken.
E
Draadloze
afstandsbediening
Schroeven
(Niet meegeleverd: M3 × 20L)
De binnenunit bevestigen.
Haak de klemmen van het onderste
frame in de bevestigingsplaat.
Als het inhaken niet gemakkelijk gaat,
verwijdert u de inlaatgrille.
De binnenunit verwijderen.
Druk op de markering (aan de onderzijde
van de inlaatgrille) om de beugels los te
maken. Als dat niet gemakkelijk gaat,
verwijdert u de inlaatgrille.
Minstens 30mm
van het plafond
Bevochtigerslang
RUIMTE sensor
D Aanvoerluchtfilter (grijs)
Filterframe
Omhoog
Nokjes
(op 4 plaatsen)
Aanvoerluchtfilter
Filterframe
Openingen
(op 4 plaatsen)
Voor u de afstandsbedieningshouder tegen
de muur shroeft, moet u er op letten dat
vanuit deze positie de signalen goed
ontvangen worden door de binnenuit.
F Afstandsbedieningshouder
Onderdeksel
Frontrooster
Als het moeilijk is om de bevochtigerslang te leggen,
snijdt u de slang door, legt hem vervolgens op de
gewenste wijze, waarna u de slang weer aansluit met
de koppeling die bij de buitenunit wordt geleverd.
Voorkom zo veel mogelijk
dat er zakkingen in de
slang kunnen komen.
Monteer de slang met
een verloop omlaag.
Kort de isolatie-pijpen
in tot een geschikte
lengte en wind er band
omheen, let er op dat
er geen ruimte zit bij de
snijlijn van de pijpen.
Wind het plakband
rond de pijpen van
beneden naar boven.
Onderhoudsdeksel
Onderhoudsluik
Onderhoudsluik is hersluitbaar.
Openen
1) Verwijder het onderhoudsluik.
2) Trek het inspectieluik in diagonale
richting omlaag in de richting van
de pijl.
3) Trek omlaag.
A Montageplaat
Klem
Merkteken
(achterkant)
■Nederlands
