Á
,
TVIZSGÁLÁS
SZERVIZELÉS ÉS JAVÍTÁS
A nemzeti és nemzetközi balesetmegelőzési és biztonsági előírások alapján, az
emelőberendezések átvizsgálását végre kell hajtani:
• az üzemeltető vállalat kockázatbecslése alapján
• az első üzemeltetés előtt
• az egység leállás utáni újbóli üzembe helyezése előtt
• jelentős változtatások után
• legalább évente egyszer, melyet szakavatott személy végez.
FIGYELEM! Bizonyos üzemeltetési körülmények (pl. galvanizáló üzemben történő
üzemeltetés) gyakoribb átvizsgálásokat tehetnek szükségessé.
A javítási munkákat csak eredeti Yale pótalkatrészeket használó szakszerviz hajthatja
végre. Az átvizsgálás általában vizuális vizsgálatot és a működés ellenőrzését jelenti. A
vizsgálatok célja a biztonsági eszközök állapotának és működőképességének
ellenőrzése, az egység, felfüggesztés, berendezés és támasztó szerkezet állapotának
megvizsgálása a sérülés, kopás, korrózió és bármilyen változás tekintetében.
Az első üzembe helyezés előtti és a periodikus átvizsgálásokat dokumentálni kell (pl. a
CMCO által kibocsátott megfelelőségi tanúsítvány mappájában).
Szükség esetén az átvizsgálások és javítások eredményét hitelesíteni kell. Ha az 1
tonnánál nagyobb kapacitású emelőszerkezetet haladóműre vagy haladóműbe
szerelték, és ha az emelőszerkezetet az emelt teher egy vagy több irányban történő
mozgatására használják, a felszerelés darunak minősül, és további átvizsgálásokat kell
végrehajtani az előírások szerint.
A festés sérüléseit ki kell javítani, hogy elkerüljék a korróziót. Minden illesztést és csúszó
felületet finoman zsírozni kell. Erős szennyeződés esetén az egységet meg kell tisztítani.
Az egységen legkésőbb 10 év használat után általános generáljavítást kell végrehajtani.
Gondosan ellenőrizzék a teherlánc, a teherhorog és a függesztő horog méreteit, és
hasonlítsák ezeket össze a táblázatban megadott méretekkel.
FIGYELEM! Alkatrészek cseréje után újabb átvizsgálást kell végeznie szakavatott
személynek.
A teherlánc átvizsgálása (DIN 685-5 szerint)
Évente, de legkésőbb 50 üzemóránként, ellenőrizni kell, hogy nincs-e mechanikai sérülés
a teherláncokon. Ellenőrizzék, hogy megfelelő-e a teherlánc kenése, és hogy nincs-e
rajta felületi repedés, deformálódás, külső sérülés, kopás vagy korrózió.
A kör keresztmetszeti profilú acélláncokat akkor kell kicserélni, amikor a legkopottabb
láncszemnél az eredeti névleges vastagság („d") 10%-nál nagyobb mértékben csökkent,
vagy amikor a lánc egy osztásnál („pn") 5%-kal vagy 11 osztásnál (11 x pn) 3%-kal
megnyúlt.

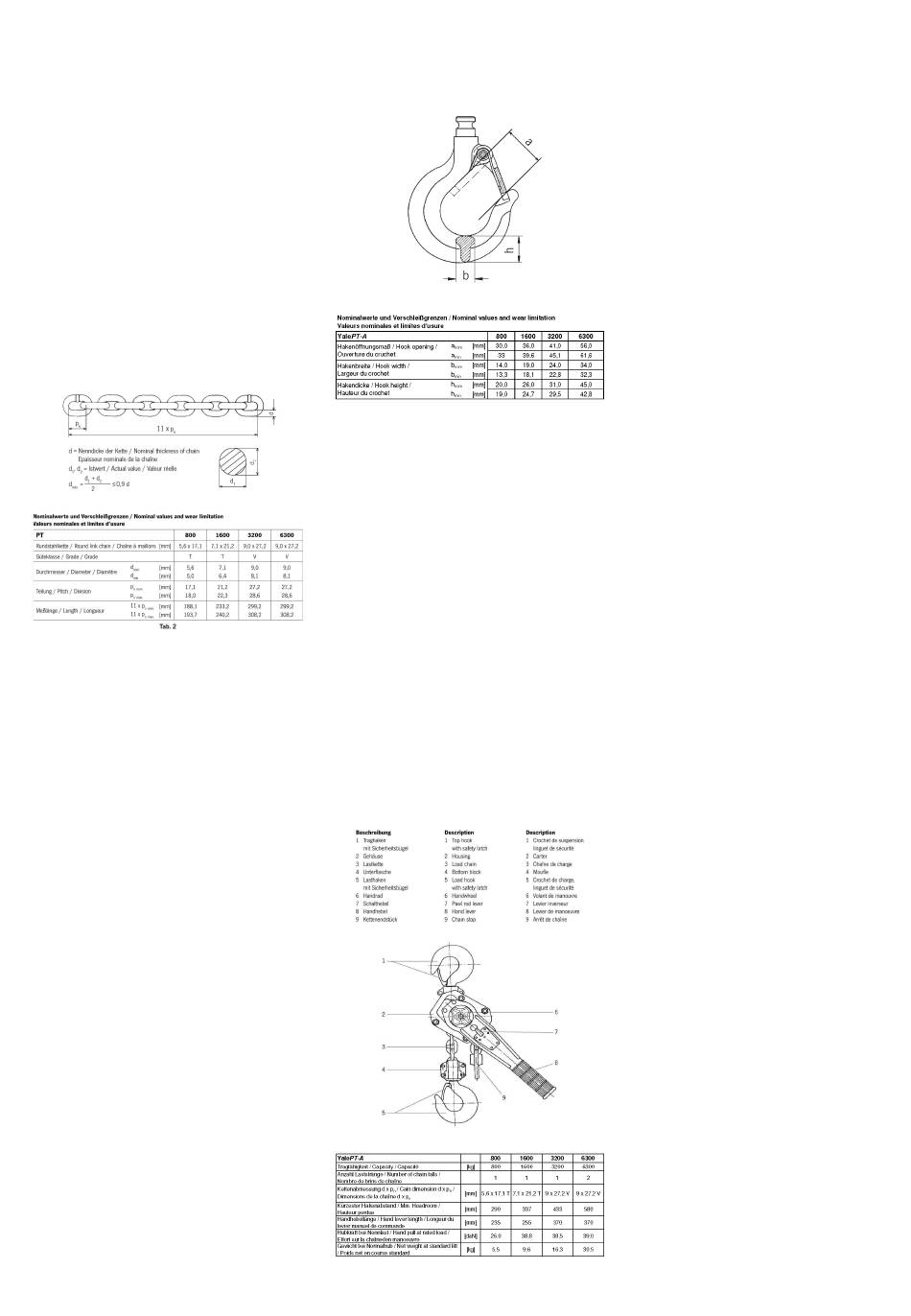

A névleges méreteket és a kopási határértékeket a 2. táblázat tartalmazza. Ha elérik
valamelyik határértéket, a teherláncot ki kell cserélni.
A teherlánc karbantartása
Az illesztési pontokban tapasztalható lánckopást leggyakrabban a nem megfelelő ápolás
okozza. A láncszem érintkezési pontjainak optimális kenése érdekében a láncot az
alkalmazásnak megfelelő rendszerességgel kenjék kúszóolaj (pl. sebességváltó-olaj)
használatával. Száraz filmkenést (pl. PTFE-spray-t) kell alkalmazni olyan környezetben,
ahol csiszoló hatású anyagok, például homok, fordulnak elő. A teherlánc élettartama a
gondos kenésnek köszönhetően 20-30-szorosára nőhet a nem karbantartott láncokhoz
képest.
• A lánc kenésekor a lánc terheletlen állapotban legyen, hogy az olaj bejuthasson a
láncszemek kopásnak kitett érintkezési pontjaihoz. A láncszemek egymással érintkező
részeit mindig vonja be kenőanyag, máskülönben a lánc kopása erőteljesebb lesz.
• Nem elég a láncokat a külső részükön kenni, mivel ez nem garantálja, hogy kenőréteg
képződik az érintkezési pontokon.
• Ha a láncnak állandó az emelési pályája, az emelési mozgásról süllyesztési mozgásra
váltó területet különösen gondosan kell ellenőrizni.
• Ügyeljenek rá, hogy a teherláncot a teljes hosszán lekenik, beleértve az emelőszerkezet
házában lévő láncszakaszt is.
• A piszkos láncot tisztítsák meg ásványolajjal vagy hasonló tisztítószerrel. A láncot soha
ne melegítsék.
• A lánc kenésekor ellenőrizzék a kopást is.
FIGYELEM! Ügyeljenek rá, hogy a kenőanyag ne kerüljön be a fék burkolatába,
mert ez a fék meghibásodásához vezethet.
A teherlánc kicserélése
A teherláncot ugyanolyan méretű és minőségű új láncra kell kicserélni, ha látható sérülést
vagy deformálódást találnak rajta, de legkésőbb a meghatározott csereperiódus
elérésekor. A teherlánc cseréjét csak jóváhagyott szakszerviz végezheti el. Kizárólag a
gyártó által jóváhagyott teherláncot használják. Ennek az előírásnak a be nem tartása a
jótállás vagy garancia azonnali elvesztésével jár.
MEGJEGYZÉS: A teherlánc cseréjét dokumentálni kell.
Egy láncágú emelőszerkezet
• Az új láncot csak terheletlen állapotban húzzák be.
• Szerszámként nyitott teherláncszemre lesz szükség. Ennek biztosításához daraboló
köszörűgéppel vágjanak ki egy darabot ugyanolyan méretű meglévő láncszemből. A
kivágott darab hossza legalább akkora legyen, mint a láncszem vastagsága.
• A régi teherláncból vegyék ki a teherhorgot, és a teherlánc szabad végébe akasszák
bele a nyitott teherláncszemet.
• Az új, lekent teherláncot is akasszák bele a nyitott láncszembe, és húzzák keresztül az
emelőegységen (fordítsák a kézikereket az óramutató járásával megegyező irányba).
• Megtekeredett láncot ne szereljenek be. A hegesztési varratoknak a lánckeréktől kifelé
kell nézniük.
• Amikor a régi lánc áthaladt az emelőegységen, le lehet választani a nyitott láncszemmel
együtt, és a teherhorgot fel lehet szerelni a behúzott új teherláncra.
• A régi, kicserélt teherlánc szabad végéről szereljék le a láncféket, és szereljék rá a
behúzott új teherlánc szabad végére.
FIGYELEM! A láncféket mindig a lánc szabad (terheletlen) végére kell szerelni.
Több láncágú emelőszerkezet
FIGYELEM! Az új lánc behúzását csak akkor hajtsák végre, amikor az alsó blokk
terheletlen, máskülönben az alsó blokk lezuhanhat, amikor a teherláncot
leválasztják. Sérülésveszély!
• Szerszámként nyitott teherláncszemre lesz szükség. Ennek biztosításához daraboló
köszörűgéppel vágjanak ki egy darabot ugyanolyan méretű meglévő láncszemből. A
kivágott darab hossza legalább akkora legyen, mint a láncszem vastagsága.
• Válasszák le a teherlánc terhelt szálának végét az emelőegység vagy az alsó blokk
házáról (modelltől függően)
• Az előkészített, nyitott teherláncszemet akasszák rá a szabaddá vált teherláncvégre.
• Az új, lekent teherláncot is akasszák bele a nyitott láncszembe, és húzzák keresztül az
alsó blokkon és az emelőegységen (fordítsák a kézikereket az óramutató járásával
megegyező irányba)
• Megtekeredett láncot ne szereljenek be. A hegesztési varratoknak a lánckeréktől kifelé
kell nézniük.
• Amikor a régi teherlánc áthaladt az emelőegységen, le lehet választani a nyitott
láncszemmel együtt.
• Az új teherlánc terhelt ágának végét szereljék fel az emelőberendezés házára/keretére
vagy alsó blokkjára (a modelltől függően).
• Az új teherlánc szabad végére szereljék fel a láncféket.
FIGYELEM! A terheletlen ág szabad végét mindig szereljék a láncfékhez.
A teherhorog és a függesztő horog átvizsgálása
Legalább évente egyszer ellenőrizzék, hogy nincs-e felületi repedés, deformálódás,
sérülés, kopás vagy korrózió a horgon. Bizonyos üzemeltetési körülmények gyakoribb
átvizsgálásokat tehetnek szükségessé.
Az előírásoknak meg nem felelő horgokat azonnal ki kell cserélni. Tilos a horgokat
hegeszteni, például kopás vagy sérülés kijavításának céljával. A függesztő és/vagy
teherhorgokat ki kell cserélni, amikor a horog szája 10%-ot meghaladó mértékben
szétnyílt vagy amikor a névleges méret kopás eredményeként 5%-kal csökkent. A
névleges méreteket és a kopási határértékeket a 3. táblázat tartalmazza. Ha elérik
valamelyik határértéket, az alkatrészt ki kell cserélni.
A fék átvizsgálása
Rendellenesség (pl. hibás dörzskerék) észlelésekor azonnal lépjenek kapcsolatba a
gyártóval. A fék minden alkatrészét ellenőrizni kell, hogy nincs-e rajta kopás, sérülés,
túlmelegedés okozta elszíneződés, és megfelelően működik-e.
A dörzskerekeket nem érheti zsír, olaj, víz vagy szennyeződés. Ellenőrizzék a
dörzskerekek kötését.
A javítási munkákat csak eredeti Yale pótalkatrészeket használó szakszerviz
hajthatja végre.
Javítás vagy hosszabb állásidő után az emelőszerkezetet az újbóli üzembe helyezés előtt
át kell vizsgálni.
Az ellenőrzést az üzemeltető vállalatnak kell kezdeményeznie
S
,
,
ZÁLLÍTÁS
TÁROLÁS
LESZERELÉS ÉS KIDOBÁS
Az egység szállításakor tartsák be az alábbiakat:
• Az egységet ne ejtsék le, ne dobálják. Mindig óvatosan rakják le.
• A teherláncok szállításakor el kell kerülni a csomók és hurkok képződését.
• Alkalmazzanak megfelelő szállítóeszközöket. Ezek a helyi körülményektől függenek.
Az egység tárolásakor vagy ideiglenes üzemen kívül helyezésekor tartsák be az
alábbiakat:
• Az egységet tiszta és száraz helyen tárolják.
• Az egységet (beleértve az összes tartozékot is) megfelelő burkolattal védjék a
szennyeződéstől, nedvességtől és sérüléstől.
• A horgokat védjék a korróziótól.
• Vigyenek fel vékonyan kenőanyagot a láncra.
FIGYELEM! Ügyeljenek rá, hogy a kenőanyag ne kerüljön be a fék burkolatába,
mert ez a fék meghibásodásához vezethet.
• Mivel a féktárcsák elfagyhatnak fagypont alatti hőmérsékleten, az egységet zárt fékkel
kell tárolni. Ehhez az átkapcsoló kart állítsák emelés ( ↑ ) állásba, és pumpálva
működtessék a kézikart, miközben tartják a teherágat.
• Ha az üzemeltetés szüneteltetése után újra használni kívánják a gépet, először
szakavatott személynek kell azt átvizsgálnia.
Kidobás
A használatból kivont egységet a vonatkozó jogszabályok szerint hasznosítsák újra vagy
dobják ki.
A www.cmco.eu oldalon további információkat találhatnak és használati
utasításokat tölthetnek le.
©
2021 Columbus McKinnon Industrial Products GmbH
Version 18.11.2021
RO - Traducerea instrucțiunilor (sunt valabile şi
pentru versiunile speciale)
I
NTRODUCERE
Produsele CMCO Industrial Products GmbH au fost executate în conformitate cu
standardele de inginerie de ultimă oră recunoscute. Totuşi, manipularea incorectă la
folosirea produselor prezintă un pericol de moarte şi rănire pentru utilizator sau terţi şi/sau
poate duce la distrugerea dispozitivului de ridicare şi a altor bunuri.
Compania de operare este responsabilă pentru instruirea adecvată şi profesionistă a
personalului de operare. Din acest motiv, toţi operatorii trebuie să citească prezentele
instrucţiuni de utilizare cu atenţie înainte de utilizarea iniţială. Aceste instrucţiuni de
operare sunt create pentru a obişnui utilizatorul cu produsul şi a permite utilizarea
acestuia la întreaga sa capacitate.
Instrucţiunile de operare conţin informaţii importante privind utilizarea produsului în mod
sigur, corect şi economic. Respectarea acestor instrucţiuni ajută la evitarea pericolelor,
la reducerea costurilor de reparaţii şi timpii morţi şi la sporirea fiabilităţii şi duratei de viaţă
a produsului. Instrucţiunile de operare trebuie să fie disponibile permanent în locul de
utilizare a produsului. În plus faţă de instrucţiunile de operare şi normele de prevenire a
accidentelor în vigoare pentru ţara respectivă şi zona în care este folosit produsul, vor fi
de asemenea respectate reglementările de siguranţă şi profesionale recunoscute.
Personalul responsabil pentru operare, întreţinere sau reparaţii pentru produs trebuie să
citească, înţeleagă şi respecte aceste instrucţiuni de operare. Măsurile de protecţie
indicate vor asigura siguranţa necesară doar dacă produsul este utilizat corect şi instalat
şi/sau întreţinut în conformitate cu instrucţiunile. Compania utilizatoare se angajează să
asigure utilizarea sigură şi fără probleme a produsului.
U
TILIZARE CORECTĂ
Unitatea este folosită pentru ridicare, coborâre şi tensionare a sarcinilor.
Unitatea este de asemenea adecvată pentru tragerea sarcinilor în camioane, etc., pe
drumuri publice, în conformitate cu EN 12195. Forţa de tensionare STF şi forţa manuală
SHF, care sunt indicate pe placa de identificare, trebuie luate în considerare.(→ Tab. 1).
ATENȚIE : Unitatea trebuie utilizată numai în situația în care capacitatea de
încărcare a unității și/sau a structurii portante se modifică în funcție de poziția
sarcinii.
Orice utilizare diferită sau depăşind limitele este considerată incorectă. Columbus
McKinnon Industrial Products GmbH nu va accepta nici o răspundere pentru daunele
rezultate dintr-o asemenea utilizare. Riscul aparţine în întregime utilizatorului sau
companiei utilizatoare.
Capacitatea de încărcare indicată pe unitate este limita maximă a sarcinii de lucru (WLL)
ce poate fi ataşată.
Dacă palanul va fi folosit pentru coborâre frecventă de la înălţimi mari sau la operare
variabilă, consultaţi întâi producătorul pentru sfaturi privind posibila supraîncălzire.
Cârligul superior şi cârligul de sarcină ale unităţii trebuie să fie pe o linie verticală
deasupra centrului de greutate a sarcinii (S) la ridicarea sarcinii, pentru a evita
balansarea sarcinii în timpul procesului de ridicare.
Selectarea şi calcularea structurii de susţinere adecvate sunt responsabilitatea
companiei utilizatoare.
Punctul de ataşament şi structura sa de susţinere trebuie să fie proiectate pentru sarcinile
maxime prevăzute (greutatea proprie a unităţii + capacitatea de încărcare).
Operatorul va verifica suspendarea palanului într-un mod ce permite operarea unităţii
fără a se expune pe sine sau alte persoane la pericole din partea unităţii în sine, a
suspensiei sau sarcinii.
Operatorul poate începe mişcarea sarcinii doar după ataşarea corectă şi toate
persoanele sunt în afara zonei de pericol.
Nu permiteţi personalului să staţioneze sau să treacă pe sub o sarcină suspendată.
O sarcină ridicată sau prinsă nu trebuie lăsată nesupravegheată sau să rămână ridicată
sau prinsă pentru un timp lung.
Palanul poate fi folosit la temperaturi ale mediului între -10 °C şi +50 °C. Consultaţi
producătorul în cazul unor condiţii de lucru extreme.
ATENŢIE: Înainte de utilizarea la temperaturi ale mediului mai mici de 0°C,
verificaţi frâna pentru îngheţ prin ridicarea şi coborârea unei sarcini mici de 2 – 3
ori.
Înainte de utilizarea palanului în atmosfere speciale (umiditate ridicată, aer sărat, caustic,
alcalin) sau la manipularea de produse periculoase (compuşi topiţi, materiale radioactive)
consultaţi producătorul pentru consiliere.
Pentru ataşarea unei sarcini se va folosi doar o ureche de ridicare aprobată şi certificată.
Operarea corectă implică conformitatea cu instrucţiunile de utilizare şi, în plus,
conformitatea cu instrucţiunile de întreţinere.
În cazul unor defecte funcţionale sau zgomot de funcţionare anormal încetaţi imediat
folosirea palanului.
O
I
PERARE
NCORECTĂ
(Listă incompletă)
Nu depăşiţi capacitatea de sarcină nominală (WLL) a unităţii şi/sau suspensiei şi structurii
de susţinere.
Unitatea nu va fi utilizată pentru eliberarea prin tragere a sarcinilor fixate. Este de
asemenea interzisă lăsarea sarcinilor să cadă atunci când lanţul este netensionat (pericol
de rupere a lanţului).
Îndepărtarea sau acoperirea etichetelor (de exemplu cu etichete adezive), a simbolurilor
informative de avertizare sau plăcii de identificare este interzisă.
La transportarea sarcinilor verificaţi ca sarcina să nu se balanseze sau să nu intre în
contact cu alte obiecte.
Sarcina nu va fi deplasată în zone care nu sunt vizibile pentru operator. Dacă este
necesar, acesta va primi ajutor.
Comandarea unităţii cu un motor nu este permisă.
Levierul nu trebuie să fie extins. Vor fi utilizate doar leviere manuale originale.
Unitatea nu va fi utilizată cu mai mult de puterea unei persoane.
Sudarea cârligului sau a lanţului de sarcină este strict interzisă. Lanţul de sarcină nu va
fi folosit niciodată ca racord de împământare în timpul sudării.
Tragerea laterală, şi anume încărcarea laterală a carcasei sau blocului inferior este
interzisă.
Lanţul de sarcină nu va fi folosit pe post de chingă din lanţ.
Nu se va utiliza o unitate modificată, fără consultarea producătorului.
Nu folosiţi palanul pentru transportul persoanelor.
Nu înnodaţi lanţul de sarcină şi nu conectaţi folosind pini, bolţuri, şurubelniţe sau obiecte
similare. Nu reparaţi lanţurile de sarcină instalate în palan.
Îndepărtarea clichetelor de siguranţă de pe cârligele superior şi/sau de sarcină este
interzisă.
Nu ataşaţi sarcina de vârful cârligului. Urechea de ridicare va fi întotdeauna pozată în
şaua cârligului.
Nu folosiţi opritorul de lanţ ca dispozitiv de limită operaţională.
Rotirea sarcinilor în condiţiile normale de operare nu este permisă, deoarece blocurile
inferioare ale palanelor nu sunt proiectate pentru aceste operaţiuni. Dacă sarcinile trebuie
să fie rotite în timpul utilizării normale, se va folosi un pivot anti-răsucire sau va fi consultat
producătorul.
Doar un singur ataşament pentru ridicarea sarcinii poate fi suspendat de cârligul
palanului.
Nu introduceți mâna în piesele mobile.
Nu permiteţi căderea unităţii de la o înălţime mare. Asiguraţi întotdeauna aşezarea
corectă pe sol.
Unitatea nu va fi utilizată în atmosfere potenţial explozive.
A
SAMBLARE
Inspectarea punctului de ataşare
Punctul de ataşare pentru palan trebuie selectat astfel încât structura de susţinere de
care va fi fixat să aibă o stabilitate suficientă şi să asigure absorbirea sigură a forţelor
aşteptate.
Unitatea trebuie de asemenea să se alinieze liber sub sarcină pentru a evita încărcarea
suplimentară nepermisă.
Selectarea şi calcularea structurii de susţinere adecvate sunt responsabilitatea
companiei de operare.
I
NSPECTARE ÎNAINTE DE UTILIZAREA INIŢIALĂ
Înainte de utilizarea iniţială, înainte de repunerea în funcţiune şi după modificări
semnificative, produsul inclusiv structura de susţinere trebuie să fie inspectate de o
persoană competentă*. Inspectarea este compusă în principal dintr-o inspectare vizuală
şi o verificare funcţională. Aceste inspectări au rolul de a stabili dacă palanul funcţionează
sigur, a fost configurat adecvat şi este gata de utilizare şi că orice defecte sau avarii sunt
detectate şi eliminate, după caz.
* Persoanele competente pot fi, de exemplu, inginerii de întreţinere ai producătorului sau
furnizorului. Totuşi, compania poate aloca de asemenea efectuarea inspectării către
personalul specializat propriu instruit corespunzător.
Înainte de darea în folosinţă a unităţii, verificaţi funcţionarea transmisiei cu lanţ în modul
fără sarcină.
I
Î
D
Î
L
NSPECTARE
NAINTE
E
NCEPEREA
UCRULUI
Înainte de începerea lucrului, inspectaţi unitatea inclusiv suspensia, echipamentul şi
structura de susţinere pentru defecte vizibile, cum ar fi deformări, crăpături superficiale,
semne de uzură şi coroziune. În plus testaţi de asemenea frâna şi verificaţi ca palanul şi
sarcina să fie corect ataşate.
Advertenties
