Onderhoud
Reiniging van de pomp
Als er ongerechtigheden in de bunkerpomp
terechtkomen, kan de stroom verminderen of stoppen.
Als dit gebeurt, moet u de pomp uit het frame
verwijderen, reinigen, opnieuw in elkaar zetten en
weer in het frame monteren.
1.
Stop de Sand Pro, stel de parkeerrem in werking
en haal het sleuteltje uit het contact.
2.
Koppel de hydraulische slangen los van de
machine. Plaats stofkappen op de onbedekte
hydraulische koppelingen.
3.

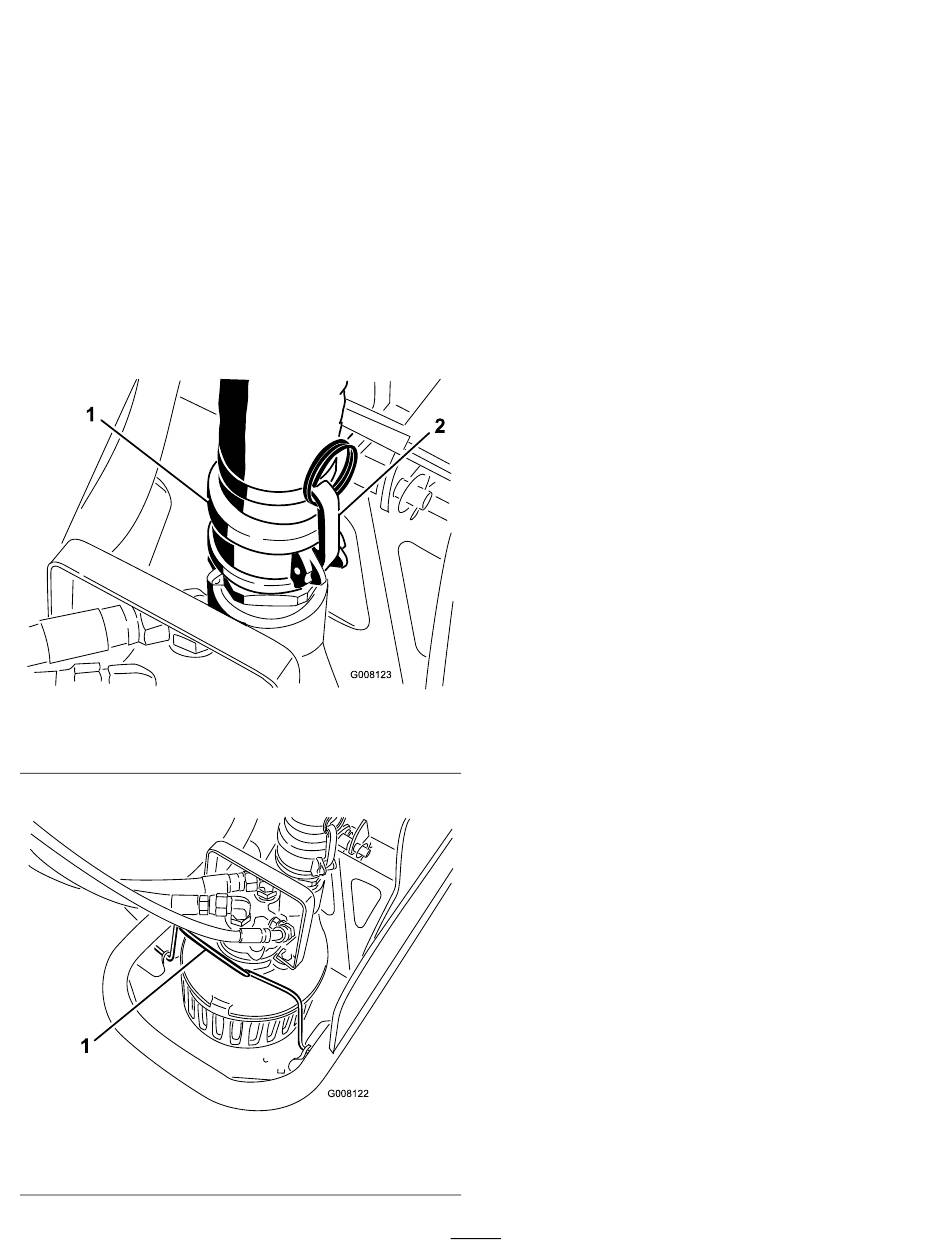

Maak de sluitingen los en koppel de afvoerslang
los van de pomp
1. Afvoerslang
4.
Draai de pompklem naar voren
1. Pompklem
(Figuur
13).
Figuur 13
2. Sluiting
(Figuur
Figuur 14
5.
Schuif de pomp naar de achterkant van het
frame en til de pomp op bij de handgreep.
Demontage
6.
Verwijder de (5) bevestigingsschroeven van de
afdekplaat en verwijder de afdekplaat.
7.
Draai aan de pomprotor om vuil van de rotor en
de behuizing te verwijderen. Als het vuil niet
kan worden verwijderd, gaat u verder met de
volgende stap.
8.
Verwijder de (3) schroeven waarmee de
aanzuigflens is bevestigd en verwijder deze.
9.
Verwijder de (2) schroeven van de handgreep
en verwijder deze.
10.
Verwijder de (4) schroeven van de hydraulische
motor en verwijder de kap van de hydraulische
motor, het gerotor-element met aandrijfpen en
de drukplaat.
11.
Houd het rotorblad vast, schroef het rotorblad
los van de as. Gebruik hiervoor een sleutel die u
op de vlakken kanten op het kogellager plaatst.
Het rotorblad heeft een linkse draad zodat dit
bij verwijdering in tegengestelde richting moet
worden gedraaid.
12.
Verwijder as en de lagerset door eerst de
borgring te verwijderen en vervolgens de as en
de lagerset aan de kant van de motor uit de
pompbehuizing te drukken.
13.
Verwijder de (2) lipafdichtingen door de
afdichtingen via de kant van de motor uit de
pompbehuizing te drukken.
g008123
Controleer de pomponderdelen
•
Reinig alle onderdelen. U mag de hydraulische
onderdelen of de as niet reinigen door deze te
schuren.
14).
•
Controleer de motoras op slijtage op het oppervlak
van de lipafdichtingen. Als er groeven van meer
dan 0,076 mm diep op de as zitten, moet deze
worden vervangen.
•
Controleer de hydraulische motoronderdelen op
slijtage. Als er stukjes metaal zijn losgeraakt
of vlekken op het oppervlak zitten, moeten alle
motoronderdelen worden vervangen.
•
Controleer het oppervlak van het rotorblad tussen
de rotor en de aanzuigflens. Als het oppervlak
sterk versleten is of het rotorblad verbogen is,
moet u dit vervangen.
•
Reinig de onderdelen die opnieuw worden
gebruikt met een oplosmiddel of een mild
g008122
schoonmaakmiddel. Verwijder schurend
materiaal. Het is zeer belangrijk dat de
hydraulische motoronderdelen schoon zijn.
11
(Figuur
15)
