4. Avvitare a mano il cavo del sensore Hall sul sensore di portata (Fig. 3).
5. Avvitare il tirante ad occhiello per il supporto a parete sul fondo del dispositivo di
trattamento dell'acqua e fissare l'asta distanziatrice alla parete per il supporto (Fig. 4).
6. Mettere in funzione l'apparecchio come descritto nel Capitolo 6 Messa in funzione e
controllare che i collegamenti non presentino perdite.
Montaggio del PT-P40
Attenzione! Osservare assolutamente la freccia per la direzione del flusso sulla doppia
flangia!
Il modello PT-P 40 può essere installato soltanto in una conduttura orizzontale.
1. La doppia flangia di collegamento viene installata nella conduttura dell'impianto
domestico esistente a valle del contatore dell'acqua e del filtro fine o nell'ingresso
dell'acqua fredda nel bollitore utilizzando i collegamenti a vite.
2. Montare l'alloggiamento dell'elettronica sulla parte superiore all'ingresso. A tale scopo,
rimuovere il supporto in acciaio inox dall'alloggiamento dell'elettronica e avvitarlo sulla
parte superiore del corpo di pressione (Fig. 1). Infine agganciare l'elettronica e realizzare
il cablaggio.
3. Inserire le due spine a quattro poli in qualsiasi posizione sul fondo delle due camere di
trattamento dell'acqua (Fig. 2). Il cavo può essere fissato con fascette fermacavi sulle
barre di ancoraggio.
4. Avvitare a mano il cavo del sensore Hall sul sensore di portata (Fig. 3).
5. Avvitare il tirante ad occhiello per il supporto a parete sul fondo di una delle due camere
e fissare l'asta distanziatrice alla parete per il supporto (Fig. 4).
6. Opzionalmente integrareil il contatto a potenziale zero nel sistema di domotica
dell'edificio (24 V, Imax = 1 A).
7. Mettere in funzione l'apparecchio come descritto nel Capitolo 6 "Messa in funzione" e
controllare che i collegamenti non presentino perdite.

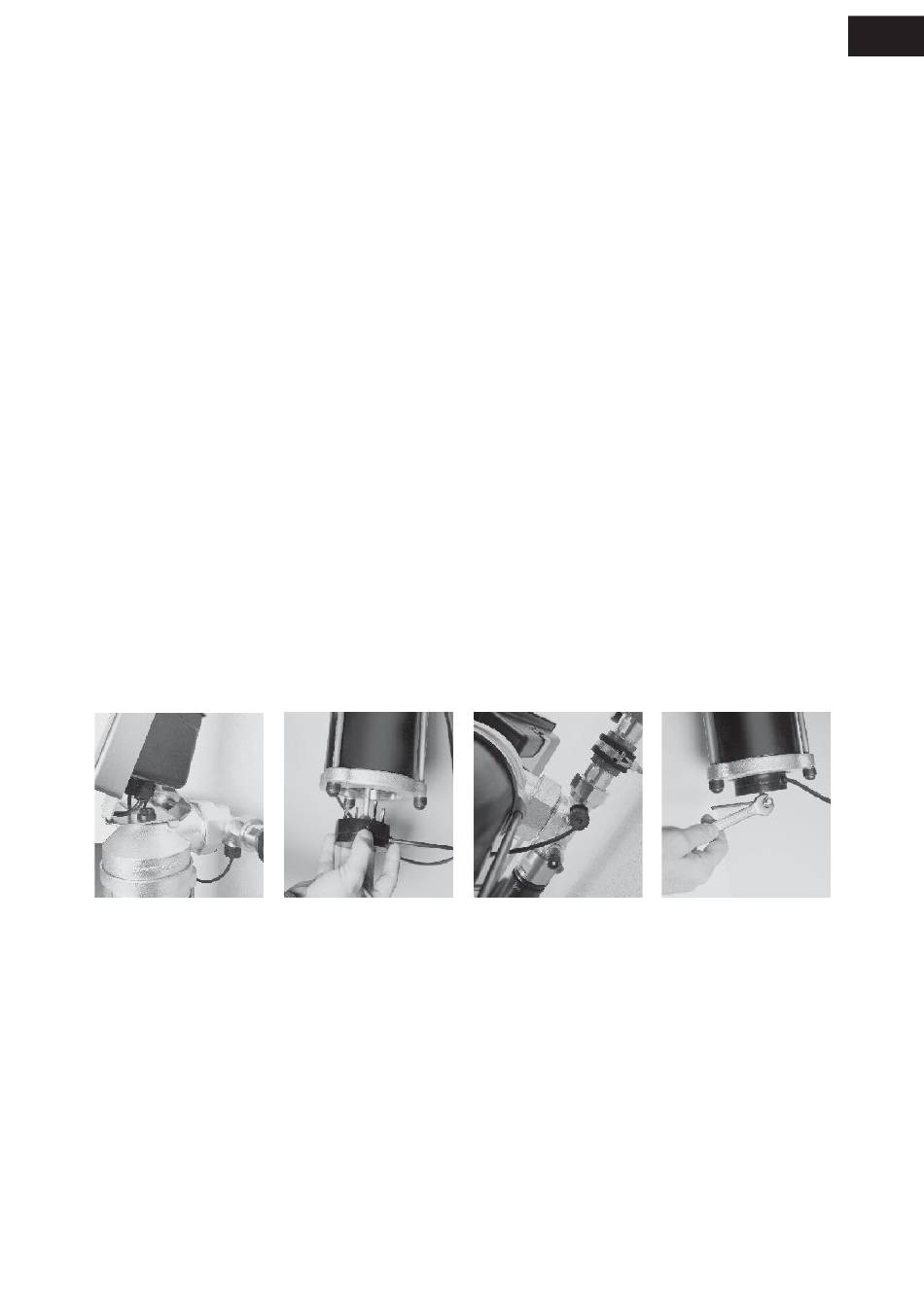

(Fig. 1)
Montaggio dell'apparecchio PT-P40/2 o PT-P40/3
Si tratta di apparecchi a pavimento preassemblati che possono essere integrati in
condutture di acqua potabile verticali o orizzontali mediante raccordi di collegamento. Si
consiglia l'uso di tubi flessibili corrugati in acciaio inossidabile con omologazione per acqua
potabile.
Nella scelta dell'ubicazione si tenga presente l'accessibilità all'apparecchio a pavimento,
anche per la successiva sostituzione delle unità attive, qualora necessaria. Verificare la
completezza della fornitura secondo quanto indicato nel Capitolo 3. Sciacquare bene la
conduttura durante l'installazione, prima di concludere il montaggio dell'apparecchio per il
trattamento dell'acqua. Tutti i componenti vengono premontati a mano e dopo il montaggio
va controllata la tenuta (PN max 10 bar).
(Fig. 2)
35
(Fig. 3)
(Fig. 4)
