4.0 Asennus

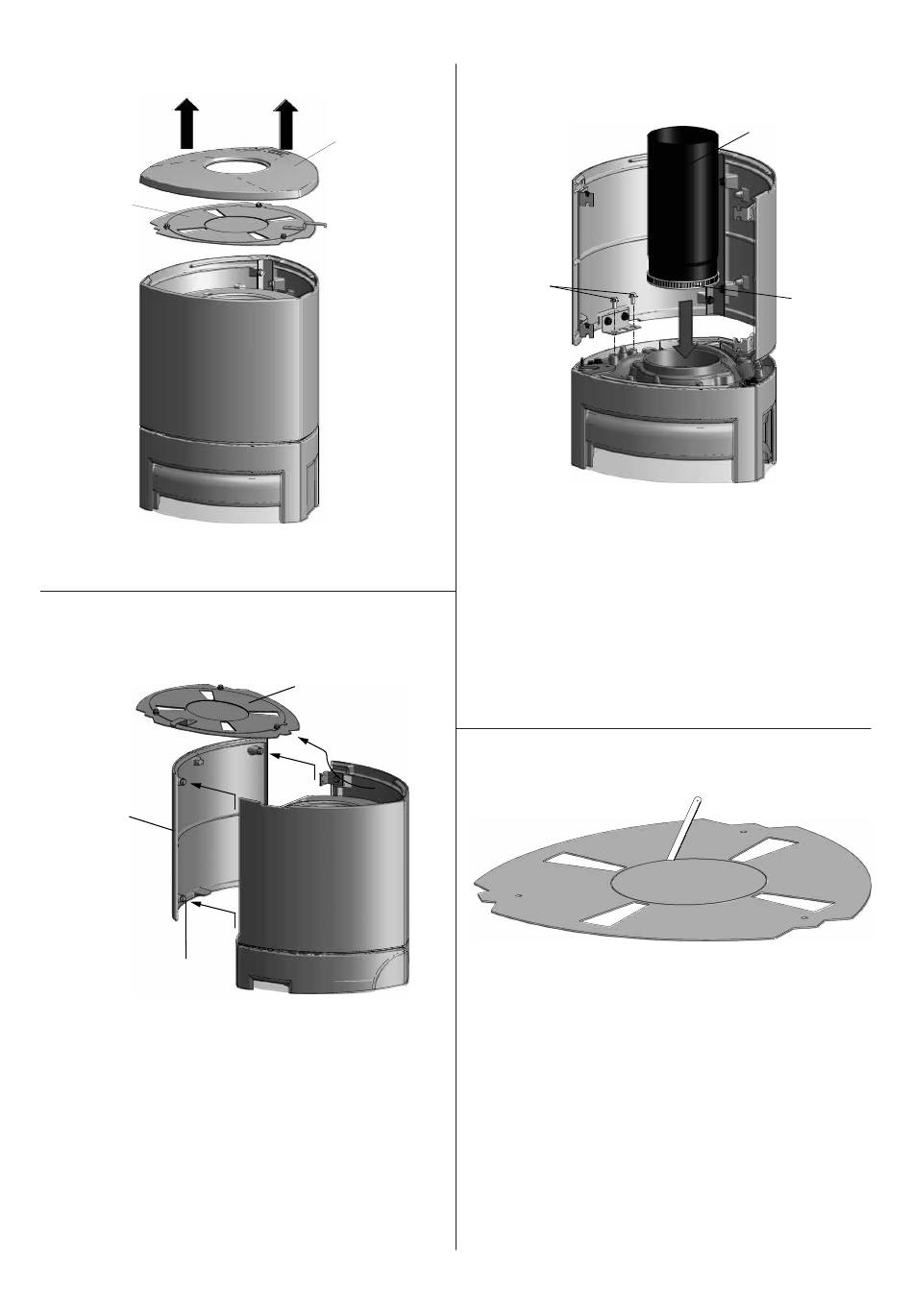

Kuva 1
B
Nosta pois päällyslevy (A), siinä oleva ritilä(B)
Kuva 2
A
B
1.
Ota esille High Top -elementit.
Kallista ulos ilma-aukollinen venttiili (C).
2.
A
C
Kuva 3
D
1. Nosta High Top -sivukappaleet tulipesän päälle ja aseta ne
niin, että ohjaustapit (Kuva 2A) menevät kiinnikkeiden reikien
läpi (Kuva 2B).
2. Laita takaisin paikoilleen kuusioruuvit (D), jotka irrotit
aikaisemmin. Kiristä ruuvit kunnolla.
Irrota etupaneeli (Kuva 2A) avaamalla hiukan neljää
3.
ruuvia (M8x16) (Kuva 2B).
4. Jos savuputki on tarkoitus liittää päältä, savuputki (Kuva 3E)
ja tiiviste (Kuva 3 F) asennetaan tässä vaiheessa.
Kuva 4
Savuputkiliitäntä päältä
SOUMI
E
F
