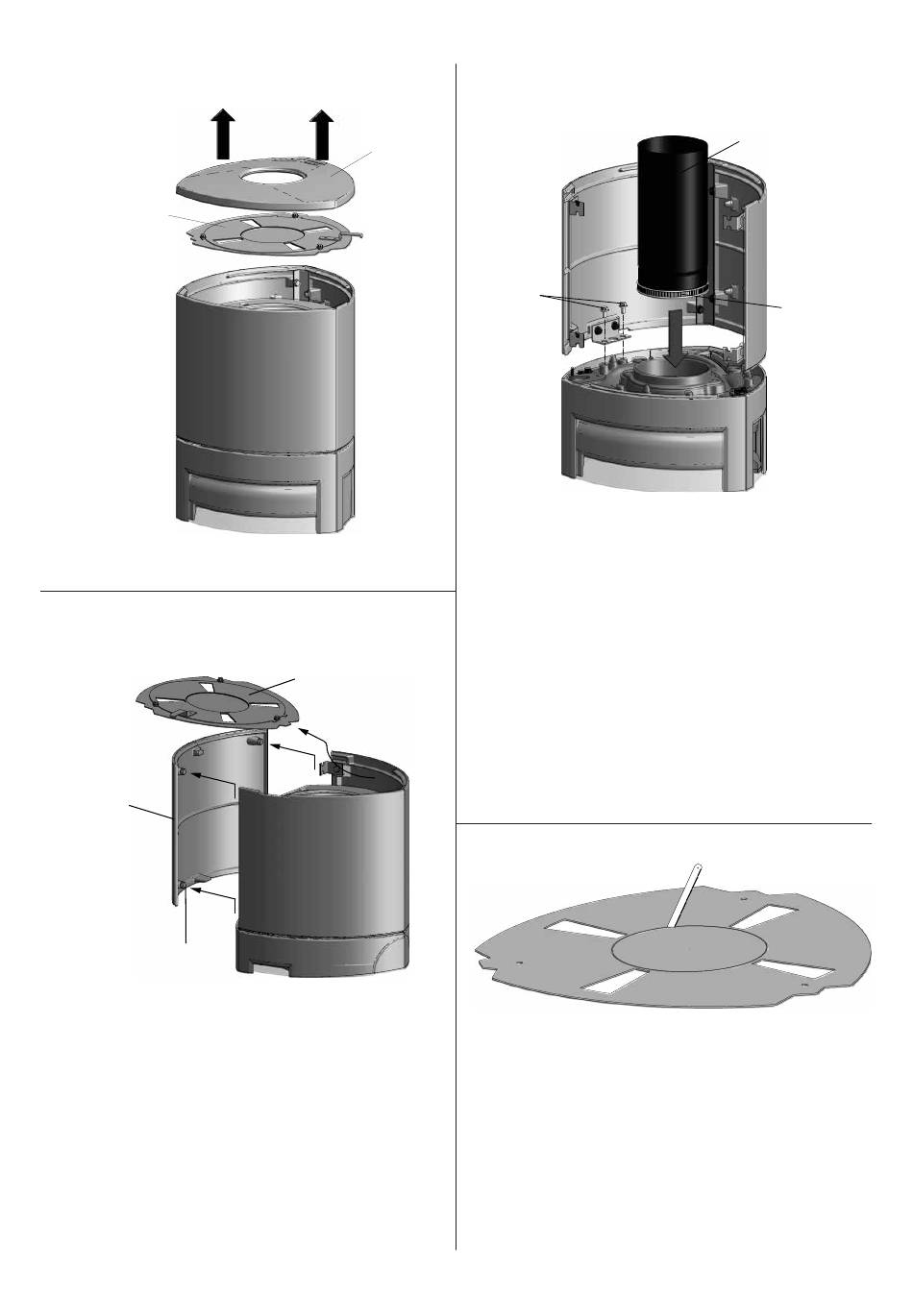

4.0 Zusammenbau
Abb. 1
B
Heben Sie die Deckelplatte (A) mit dem oberen Rost (B).
Abb. 2
A
B
1. Packen Sie die Elemente des High Tops aus.
2. Nehmen Sie das Sektorventil (C) heraus.
A
C
Abb. 3
D
1. Platzieren Sie die High Top Seiten auf die Brennkammer.
Stellen Sie sicher dass die Führungsstifte (Abb. 2A) durch
die Löcher der Halterungen (Abb. 2B) kommen.
2. Schrauben Sie wieder die vier Sechskantschrauben (Abb.
3D) ein die zuvor entfernt wurden.
3. Um das Frontpanel zu entfernen lösen Sie die vier
Schrauben (M8x25) (Abb. 2B).
4. Bei einem Abzug an der Oberseite wird das Rauchgasrohr
(Abb. 3E) mit der Dichtung jetzt montiert.
Abb. 4
Bei einem Abzug an der Oberseite
ÖSTERREICH
E
F
39
