C
. 006.0001.2100
od
13/01/2020 V.2.3
NEDERLANDS

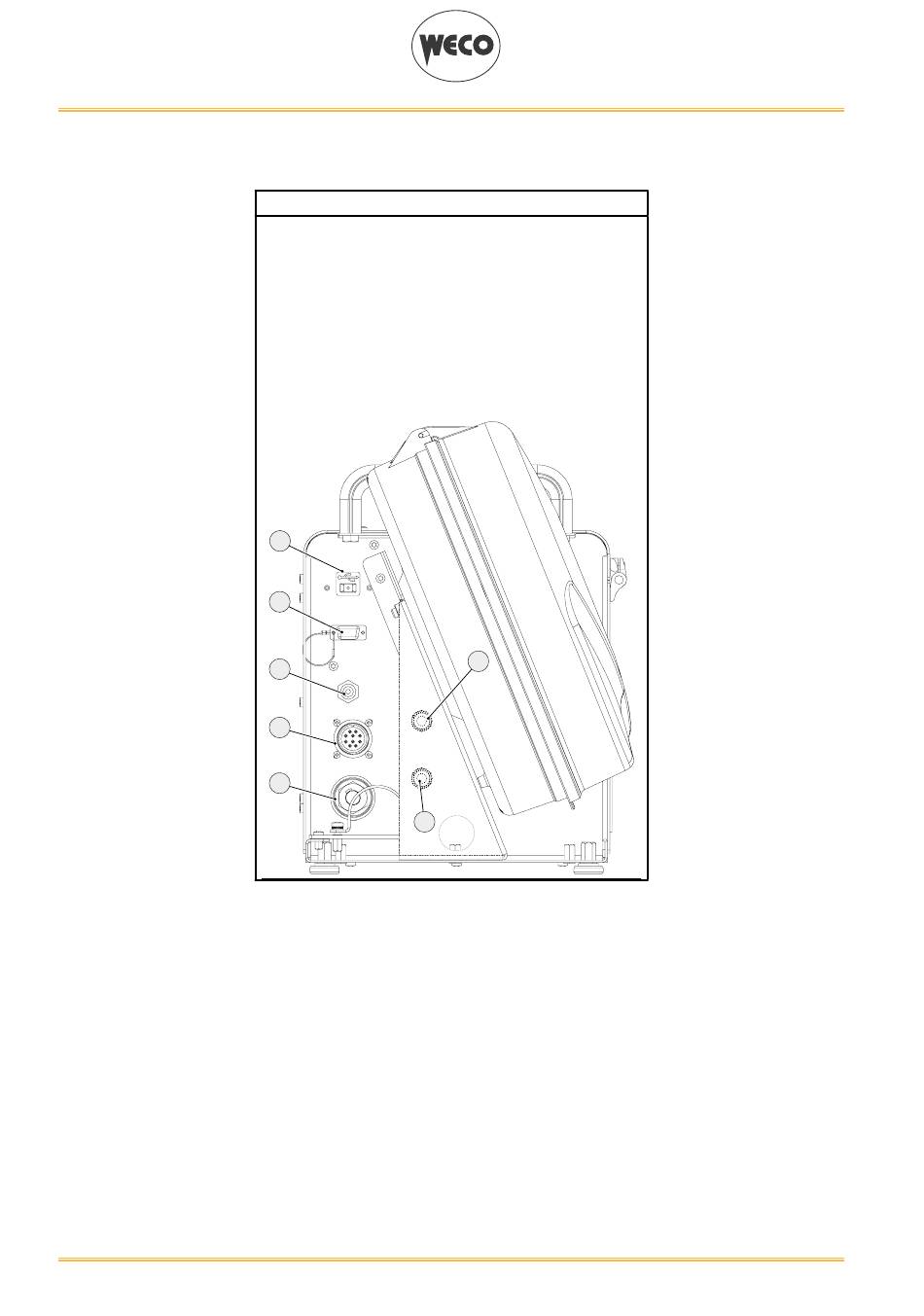

2.2 ACHTERPANEEL
1: Connector voor de verbinding met de programmator.
De software van de apparatuur kan worden geüpdatet d.m.v. de programmeerkit.
2: Mannelijke aansluiting voor de vermogenkabel afkomstig van de kabelbundel.
3: Gasaansluiting.
Dient voor de aansluiting van de gasslang afkomstig van de kabelbundel.
4: Connector voor de signalen van de kabelbundel.
5: Aansluiting voor de koelvloeistofleiding.
Stroombron → Koeleenheid
6: Aansluiting voor de koelvloeistofleiding.
Koeleenheid → Stroombron
7: Aansluiting om een USB-stick aan te sluiten voor exporteren/importeren van JOBs.
10
WELD TH E W O R L D
WF-203
7
1
3
4
2
5
6
WF-203
