Leidingwerk
Casus 2) Omvormerpomp
De stroomaansluiting is hetzelfde als bij Casus 1) AC-pomp

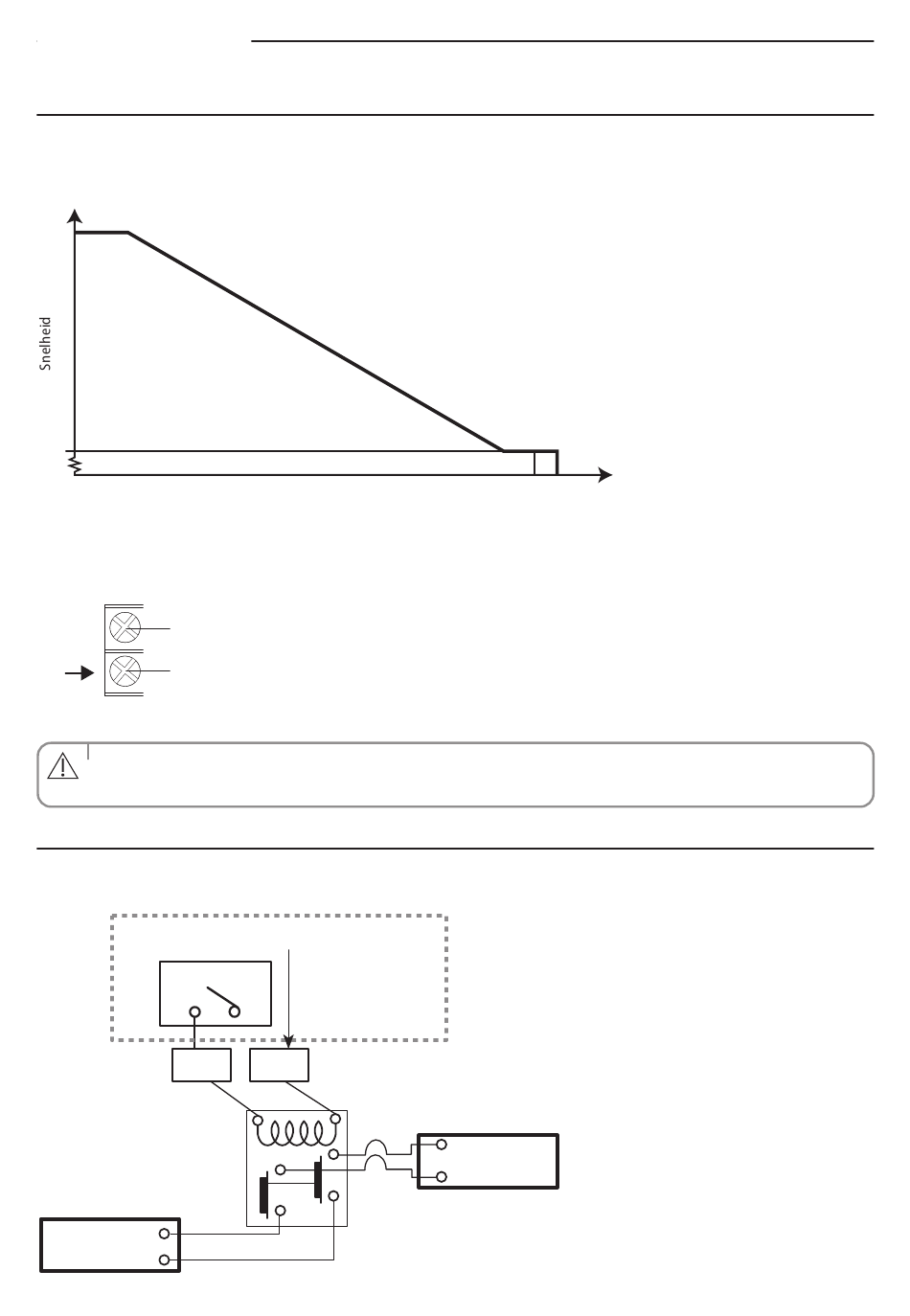

PWM-karakteristiekcurve
Max .
De extra pomp moet van hetzelfde producttype zijn als de bovenstaande grafiek .
Aanbeveling
Sluit de PWM-besturingskabel aan op de signaalfunctie van de hoofdbesturing PBA-uitgang (CNS002) voor de PWM-besturing .
(Opmerking: Bedradingsschema)
Referentie (GND)
PWM-signaal (SIG)
GRUNDFOS UPMM 25-95 (verwarmingstype), SHINHOO GPA25-9H (verwarmingstype)
• Als er verkeerde bedrading is tussen PWM en referentie, INV . De waterpomp functioneert mogelijk niet of
functioneert verkeerd .
OPGELET
Case3) Extra pomp voor Zone 1 in AE160DNZ***
Alleen AC-pomp kan worden gebruikt als extra pomp voor Zone 1 in AE160DNZ*** . De pomp moet worden geïnstalleerd
in de leidinglijn van Zone 1 en worden aangesloten op een afzonderlijke stroombron, zoals hieronder weergegeven .
Extra pomp onder stroom
Printplaat
Klemmenblok
B10
L
Voeding
N
PWM-ingangssignaal (%)
Neutrale extra pomp
B11
M/C
NEDERLANDS-26
Pomp
