Aansluiting van de 2-wegklep (2-zoneregeling wordt niet gebruikt als FSV-instelling #4061 = "0")
1 . De 2-wegklep voert open/dicht-operaties uit volgens de Thermo Aan/Uit-bediening voor koelen/verwarmen .
2 . Bij het instellen van twee thermostaten dan;
- 2-wegklep 1 wordt aangestuurd volgens het ingangssignaal van thermostaat 1 en 2-wegklep 2 volgens dat van
thermostaat 2 .
- Als u de uitgang van de tweewegklep gebruikt als uitgang van de kamerwaterpomp met buffertank voor
thermostaat 1 en 2, sluit deze dan aan op klemmenstrook "normaal gesloten" en stel FSV-instelling #6041 in op
"0" . [Referentie: Handleiding EHS-besturingsset]
Beschrijving
2-wegklep
• Wanneer FSV#4041=0 is ingesteld zonder gebruik van de mengklep en de wateruitlaattemperatuur lager is
dan 16 graden, dan wordt 2-wegklep 1 gesloten om vloercondensatie te voorkomen .
OPGELET
- Sluit de uitgang van de 2-wegklep 1 aan voor het afsluiten van de koeling van de onvervloer .
• De toevoerleiding voor Zone 1 van de hydro-unit is ontworpen voor gebruik voor vloerverwarming/-
koeling . Als Zone 1 op een radiator is aangesloten, kan er dus onvoldoende worden gekoeld, omdat de
OPMERKING
2-wegklep van Zone 1 wordt gesloten wanneer de kamertemperatuur lager is dan 16 °C zoals beschreven
in het bovenstaande .
f Sluit de uitgang van de 2-wegklep 1 aan voor het afsluiten van de koeling van de onvervloer .

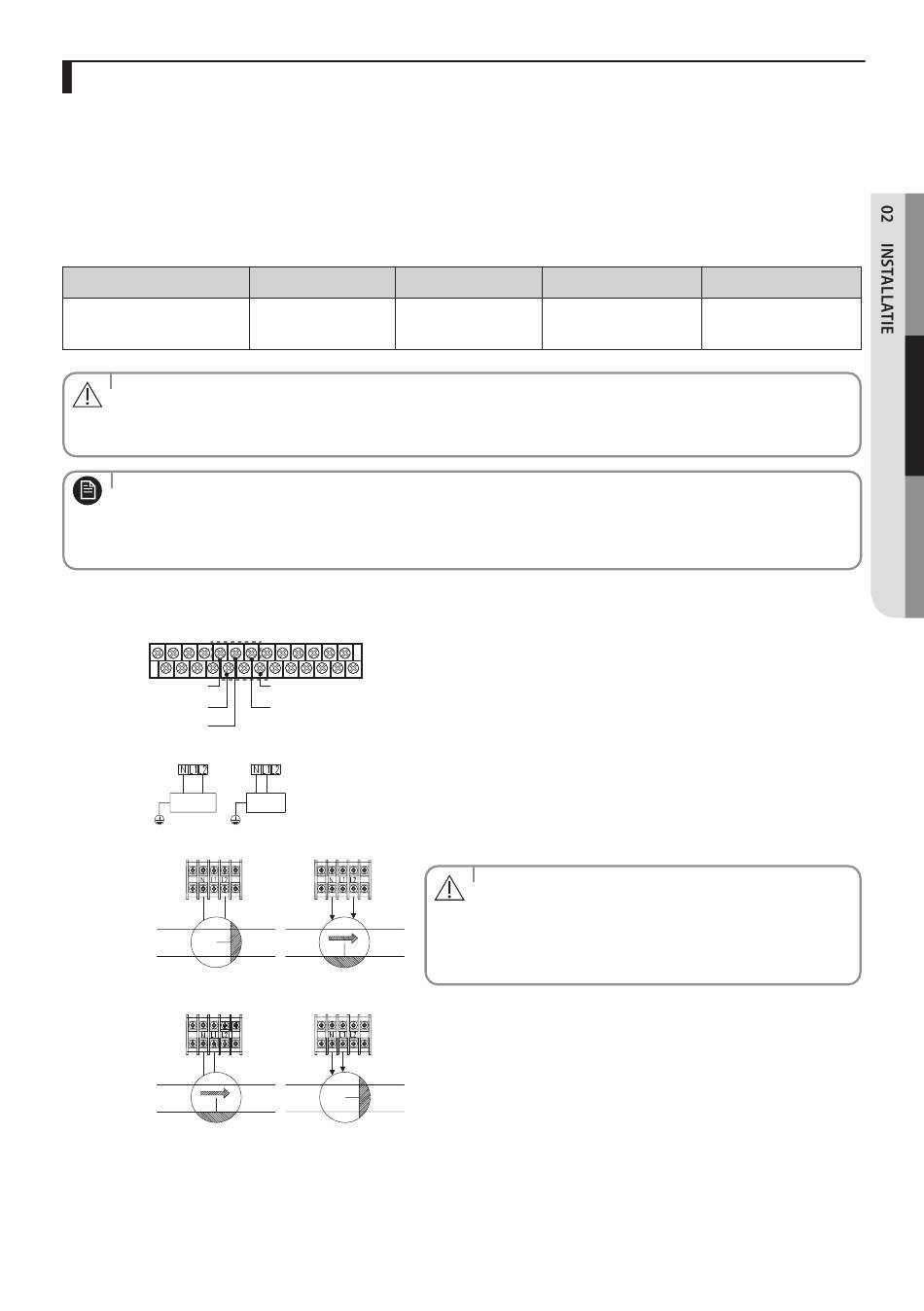

B9: 2WEG1_NO (L1)
B10: 2WEG1_NC (L2)
B11: Neutraal (N)
* Aansluiting van 2 draden 2-wegklep
Normaal
gesloten type
Bij normaal gesloten type
- Wanneer het sluit
Mengtank
Bij normaal geopend type
- Wanneer het opent
Mengtank
Aantal draden
2+aarding
B14: 2WEG2_NC (L2)
B13: 2WEG2_NO (L1)
Normaal
open type
- Wanneer het
opent
N
L2
Vloerverwarming
Vloerverwarming
Mengtank
2-wegklep
- Wanneer het sluit
N L1
Vloerverwarming
Vloerverwarming
Mengtank
2-wegklep
NEDERLANDS-47
Max. stroom
> 0,75 mm
50 mA
of H07RH-F
2-weg gemotoriseerde klep
f 220-240V~
f 2 draden (Normaal open of Normaal gesloten)
1 . Voordat met de installatie wordt begonnen, dient de hydro-
unit te zijn uitgeschakeld .
2 . Gebruik de juiste apparatuur en sluit deze op de juiste
positie van de terminalblokken aan, zoals in het diagram is
aangegeven .
3 . Controleer of u het juiste type gebruikt .
- Normaal open of Normaal gesloten .
• Er zijn 2 typen 2-wegklep, het type normaal
open en het type normaal gesloten . Zorg dat
OPGELET
de aansluitingen op de juiste posities op het
aansluitblok komen . Zie het bedradingsdiagram en
de afbeeldingen hierboven .
Dikte
Stroomtoevoer
, H05RN-F
Lokaal geleverd
2
(220-240V~, uitgang)
