330 Weerstandsremmen

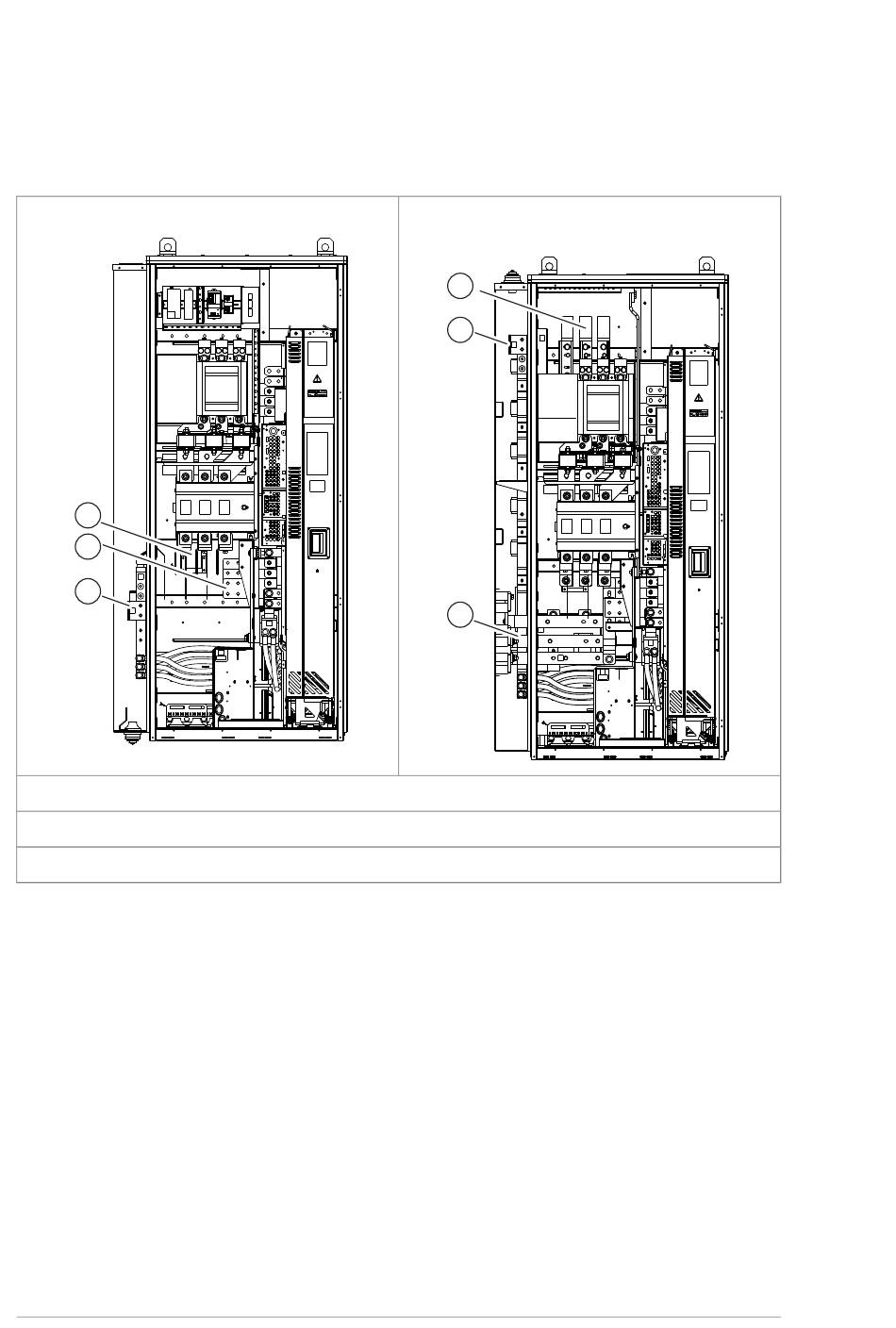

Plaats van de diverse onderdelen
￭
Voor de remchopperoptie voegt ABB een zijkast toe aan de linkerkant van de kast. De
doos aan de zijkant bevat de aansluitklemmen voor de weerstandskabel en de ingangen
voor de weerstandskabel. De aardklemmen (PE) bevinden zich in de hoofdruimte.
Kabel invoer en uitvoer onder
1
2
3
1. Voedingskabelklemmen
2. Motorkabelklemmen
3. Kabelaansluitingen remweerstandskabel
Werkingsprincipe
￭
De remchopper verwerkt de extra energie die door de motor wordt gegenereerd tijdens
een snelle vertraging. De extra energie verhoogt de omvormer DC-linkspanning. De
chopper verbindt de remweerstand met de DC-link wanneer de spanning in het circuit
groter is dan de limiet gedefinieerd door het besturingsprogramma. Energieverbruik
door de weerstandsverliezen verlaagt de spanning totdat de weerstand losgekoppeld
kan worden.
Plannen van het remsysteem
Keuze van de omvormer, remchopper en remweerstand
￭
Raadpleeg de technische gegevens van de weerstandsremmen voor de nominale
waarden van de remchoppers en weerstanden.
