Güvenlik
uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
Montaj
açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Esnek hortumlu bağlantı. Ürün kodu: 58192000
(bakınız sayfa 34) Şekil A
DIN
1988'ye
göre
montaj
(bakınız sayfa 34) Şekil B
Diğer sıva altı armatürlerin çok amaçlı iBox olarak mon-
tajı sırasında, DIN EN 1717 'ye göre boru kesicisi (DB)
batarya kenarının en az 150 mm üzerinde durmalıdır.
DIN
1717'ye
göre
montaj
(bakınız sayfa 34) Şekil C
Entegre emniyet kombinasyonlu (HD) iBox universal'in
montajı sırasında, batarya merkezinin küvet kenarından
en az 280 mm yukarıda durmasına dikkat edilmelidir.
Deneme
girişini
kullanın
(bakınız sayfa 34) Şekil D
• Küveti deneme amaçlı doldurun.
• Hatların yıkanması
• Miks batarya ve deneme girişi arasındaki hattın
basınç kontrolü
• Kalan su akışı basınç kontrolü sırasında belirtilmiştir.
Basınç kontrolünden sonra mikserin kapatılmasını hatır-
latmalı ve mikserdeki çapraz akışı önlemelidir.
20
Türkçe
Teknik
bilgiler
Çıkış gücü
taşma kapasitesi

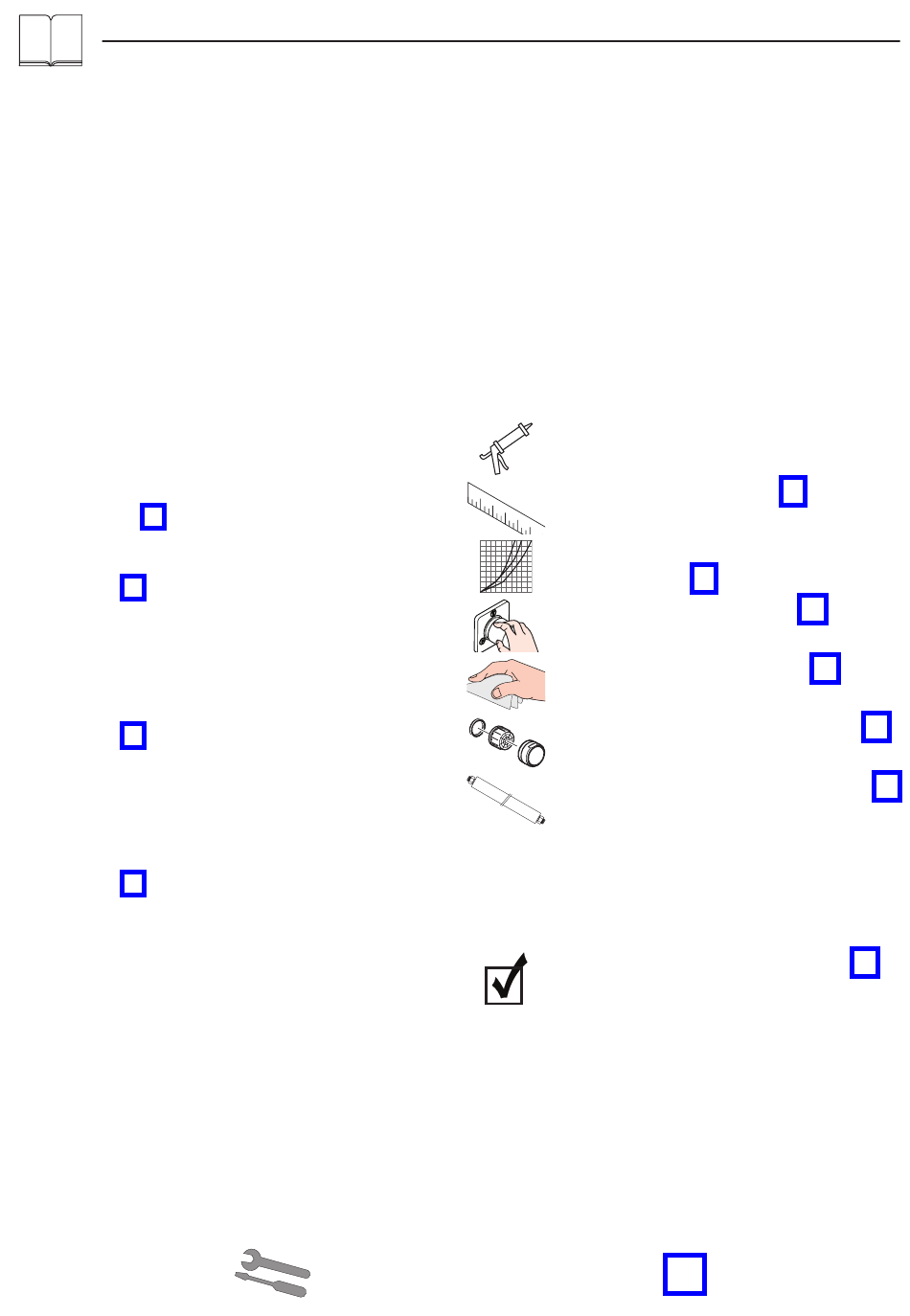

Simge
açıklaması
Montajı
bakınız
sayfa
32
Asetik asit içeren silikon kullanmayın!
Ölçüleri
(bakınız sayfa 31)
Akış
diyagramı
(bakınız sayfa 31)
Kullanımı
(bakınız sayfa 35)
Temizleme
(bakınız sayfa 36) ve
birlikte verilen broşür
Yedek
Parçalar
(bakınız sayfa 38)
Özel
aksesuarlar
(bakınız sayfa 38
Teslimat kapsamına dahil değildir)
Bağlantı hortumu #58192000
Kontrol
işareti
(bakınız sayfa 35)
53 l/dak
36 l/dak
