Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal ikke brukes som holdegrep. Det skal
monteres en separat holdegrep.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Tilkobling med fleksibel slange artikkel-nr. 58192000
(se side 34) Bilde A
Installasjon
iht.
DIN
1988
(se side 34) Bilde B
Ved montasje av andre innfelte armaturer enn iBox uni-
versal skal røravbryter (DB) iht. DIN EN 1717 være minst
150 mm over badekarkanten.
Installasjon
iht.
EN
1717
(se side 34) Bilde C
Ved montering av iBox universal med integrert sikkerhets-
kombinasjon (HD) skal man påse at midten på armaturen
er minst 280 mm over badekarkanten.
Bruk
av
prøveinnløp
(se side 34) Bilde D
• Prøvefylling av badekar.
• Spyling av ledninger
• Trykkontroll av ledningen mellom blandebatteri og
prøveinnløp
• Det er mening med en restvannstråle under trykk-
prøven. Det skal minne deg om at blandebatteriet
lukkes igjen etter trykkprøven, slik at man forhindrer
krysstrømning i blandebatteriet.
Norsk
Tekniske
data
Avløpskapasitet
overfyllingsfunksjon

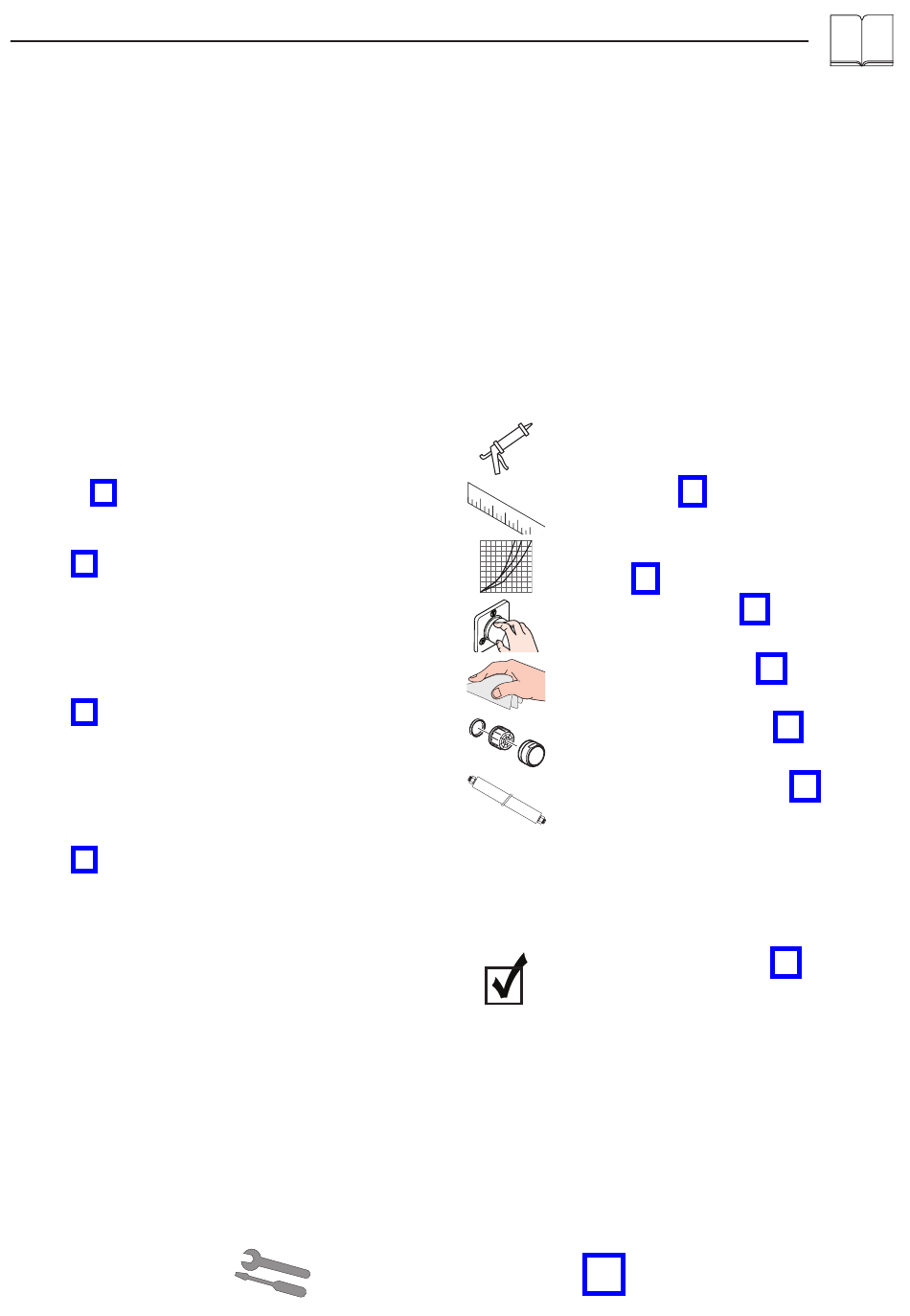

Symbolbeskrivelse
Montasje
se
side
32
Ikke bruk silikon som inneholder eddiksyre!
Mål
(se side 31)
Gjennomstrømningsdiagram
(se side 31)
Betjening
(se side 35)
Rengjøring
(se side 36) og vedlagt
brosjyre
Servicedeler
(se side 38)
Ekstratilbehør
(se side 38 ikke
med i leveransen)
Tilkoblingsslange #58192000
Prøvemerke
(se side 35)
53 l/min
36 l/min
27
