Constructie en functies

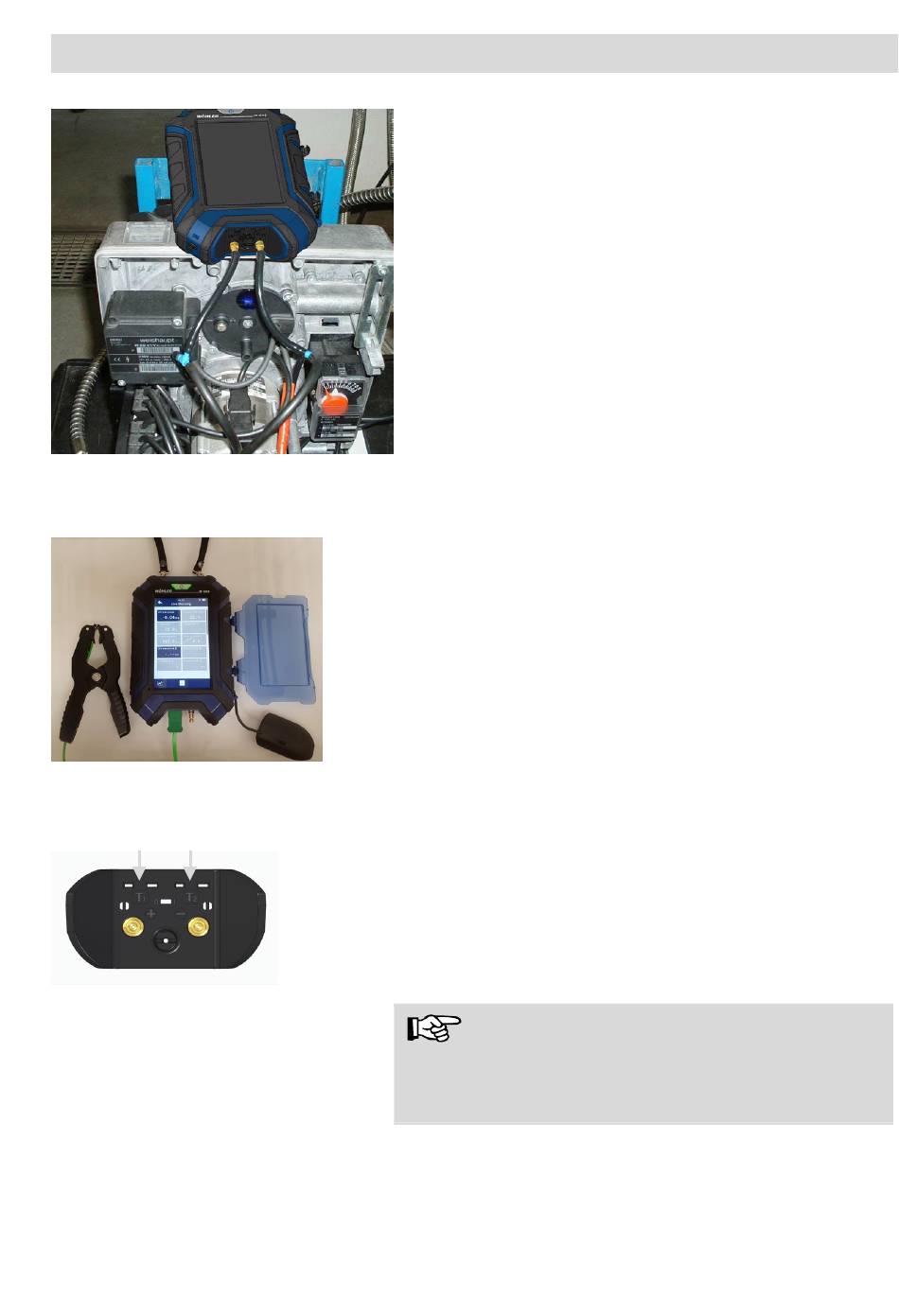

Afb. 9: Wöhler M 603 op de
gasventilatorbrander aangesloten (voor
de verschildrukmeting)
Afb. 10: Aansluiting van een
temperatuurmeettang
T1
T2
Afb. 11: Aansluitplaat met bussen voor
temperatuurstekkers
16
Aansluitslangen van de brander verwijderen en
•
op de vrije aansluitingen van de T-koppeling
aansluiten.
Vervolgens de 10 cm lange slangen op de
•
branderaansluiting aansluiten.
Nu de Wöhler M 603 inschakelen en het
•
drukverschil in de live-meting (zie
gebruiksaanwijzing deel 2) aflezen.
Aansluiting van temperatuurvoelers of
temperatuurmeettangen:
Er kunnen tegelijkertijd twee temperatuurvoelers of
meettangen type K worden aangesloten.
Stekkers van de temperatuurtangen in de
temperatuurbussen van de Wöhler M 603 steken.
In het display verschijnt de aan de linker bus
gemeten temperatuurwaarde als T1 en de aan de
rechter bus gemeten temperatuurwaarde als T2.
WENK!
Via de plugverbindingen kan ieder willekeurig
thermo-element van het type K worden
aangesloten.
