Dpa kooimaaier/groomer (rechts)
Verberg thumbnails
Zie ook voor Greensmaster 3000 Series:
- Gebruikershandleiding (20 pagina's) ,
- Installatie-instructie (29 pagina's) ,
- Installatie-instructies (25 pagina's)
Inhoudsopgave
Advertenties

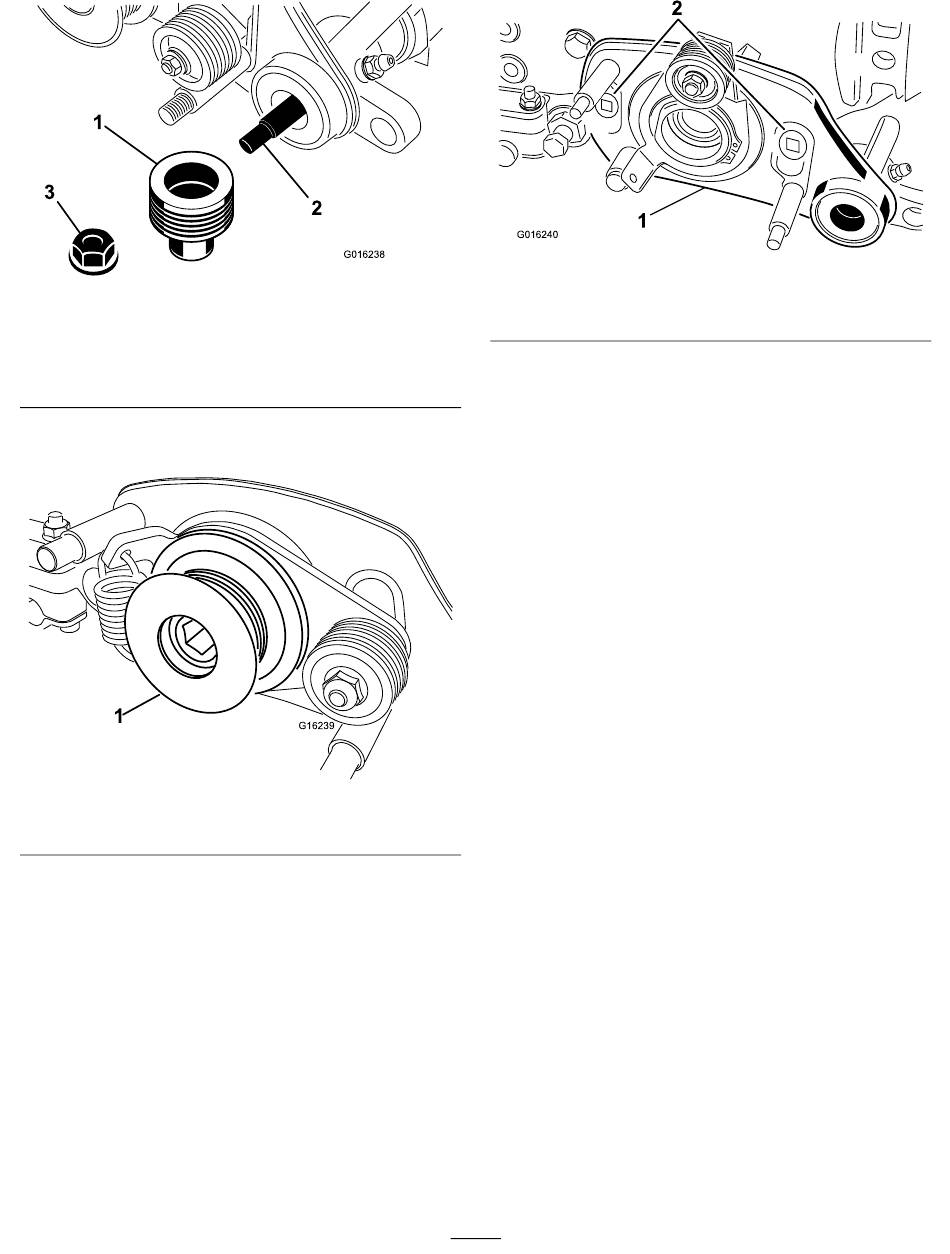

Figuur 31
1. Aangedreven poelie van
groomer
2. As van de messenkooi
van de groomer
7. Verwijder de aandrijfpoelie van de groomer van de as
van de messenkooi
(Figuur
1
Figuur 32
1. Aandrijfpoelie van groomer
8. Verwijder de 2 borstbouten waarmee de aandrijfeenheid
van de groomer aan de adapters van de zijplaat is
bevestigd
(Figuur
33).
G016238
3. Flensborgmoer
32).
G16239
G016240
1. Aandrijfconstructie
groomer
9. Verwijder de groomeraandrijving van de bouten.
10. Verwijder de as van de groomer.
11. Draai de aandrijfpoelie van de groomer vast met een
torsie van 170 Nm
Opmerking: Alleen een slagmoeraanzetter gebruiken
is geen garantie voor een goede montage. Als de
aandrijfpoelie niet naar behoren wordt vastgedraaid,
kan het geheel loskomen tijdens het werk.
12
Figuur 33
2. Borstbouten
(Figuur
8).
