1
2

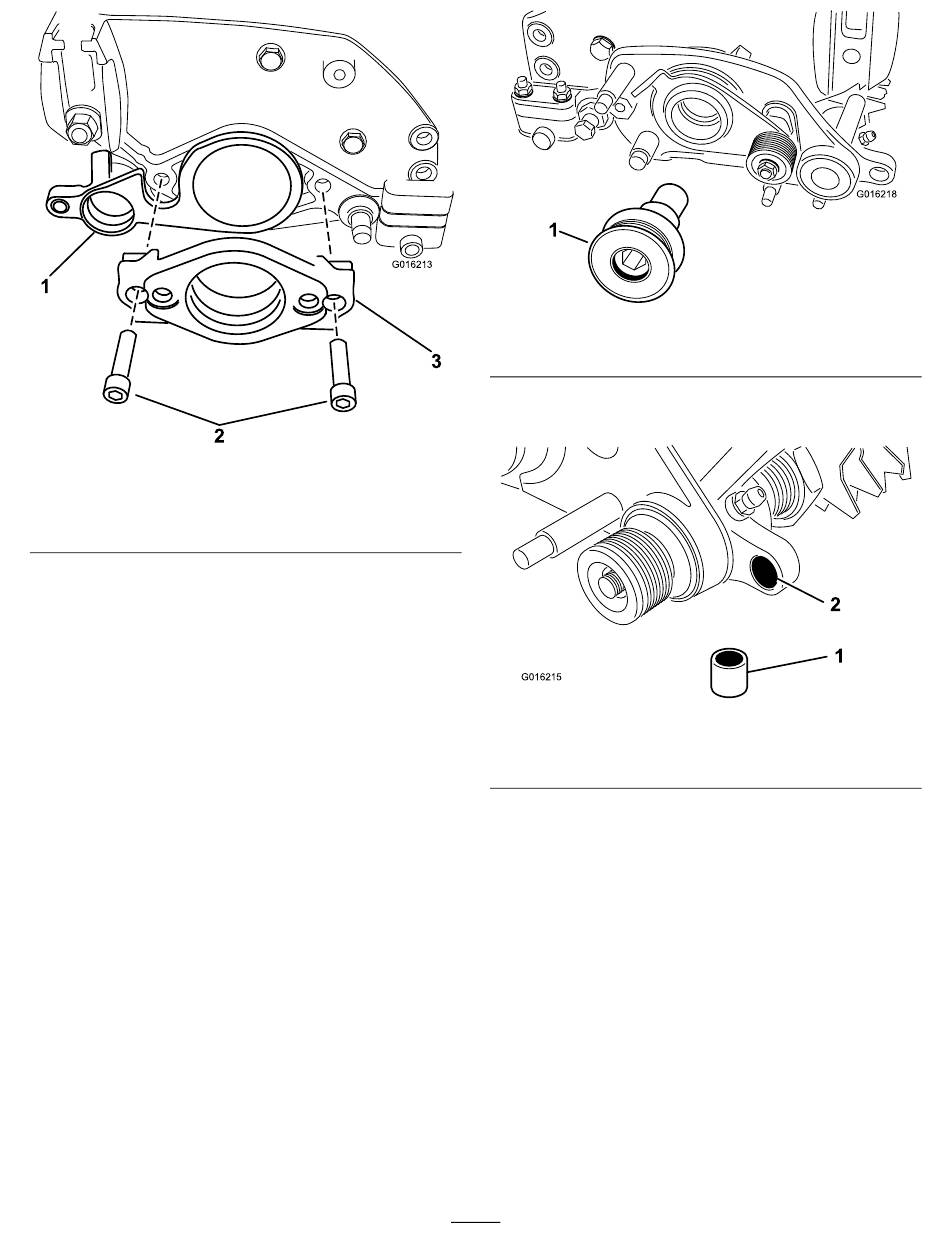

Figuur 7
1. Lagersteun van de linker
zijplaat
2. Inbusbout
18. Plaats de motorophangplaat op de zijplaat. Bevestig de
motorophangplaat en zijplaat aan het linker uiteinde
van het maaidek met de 2 inbusschroeven en moeren
die u eerder verwijderd hebt
Opmerking: Controleer of de zijplaat vrij kan
draaien.
19. Bevestig de aandrijfpoelie van de groomer aan de as
van de messenkooi
(Figuur
een torsie van 170 Nm.
Opmerking: Alleen een slagmoeraanzetter gebruiken
is geen garantie voor een goede montage. Als de
aandrijfpoelie niet naar behoren wordt vastgedraaid,
kan het geheel loskomen tijdens het werk.
G016213
3
3. Motorophangplaat
(Figuur
7).
8) en draai deze vast met
1
1. Aandrijfpoelie
20. Steek een lagerbus in de opening van de
rechteraandrijfconstructie van de groomer
G016215
1. Lagerbus
21. Draai de stelschroef voor de maaihoogte in de
bovenzijde van de rechter instelarm
4
Figuur 8
(Figuur
2
1
Figuur 9
2. Opening in
groomeraandrijving
(Figuur
10).
G016218
9).
