Ürünün tanımı
Tanıtım
MGm II & III temel modülleri, kumanda edilen devredeki sıcaklığı ve üç hızlı pompaları değiştirme olanağı sağlayan 3 yollu termostatik bir veya
iki karıştırma vanası ile donatılmış çok kademeli sıcaklıklı hidrolik modüllerdir.
Biri doğrudan (karıştırma vanasız) olmak üzere üç devreye kadar yönetilmektedir. Çok kademeli sıcaklıklı modül kombiden bağımsız olarak
çalışan bir hidrolik tesisat olarak tasarlanmıştır.
MGm II basic, iki düzenleme moduna göre çalışabilir:
Durum n° 1 : Kombi, bir BUS BridgeNet® bağlantısı ile donatılmıştır. Kombi ile modül kendi aralarında bir optimizasyon programı aracılığıyla
iletişim kurmaktadır. Modülün ve ısıtmanın parametre ayarları, kombinin kumanda paneli aracılığıyla doğrudan gerçekleştirilebilir. Aynı şekilde
parametre ayarları, BUS BridgeNet® bağlantılı opsiyonel bir Expert Control uzaktan kumanda aracılığıyla yapılabilir.
Durum n° 2 : Kombiye bir BUS BridgeNet® ile bağlanma olanağı yoktur. Modüle bir ısıtma talebi ulaştığında, talep bilgisi bir kuru kontak
aracılığıyla kombiye aktarılır. Bu durumda modülün ve kombinin parametre ayarlarının yapılabilmesi için bir Expert Control (opsiyonel) uzaktan
kumanda cihazı gereklidir.

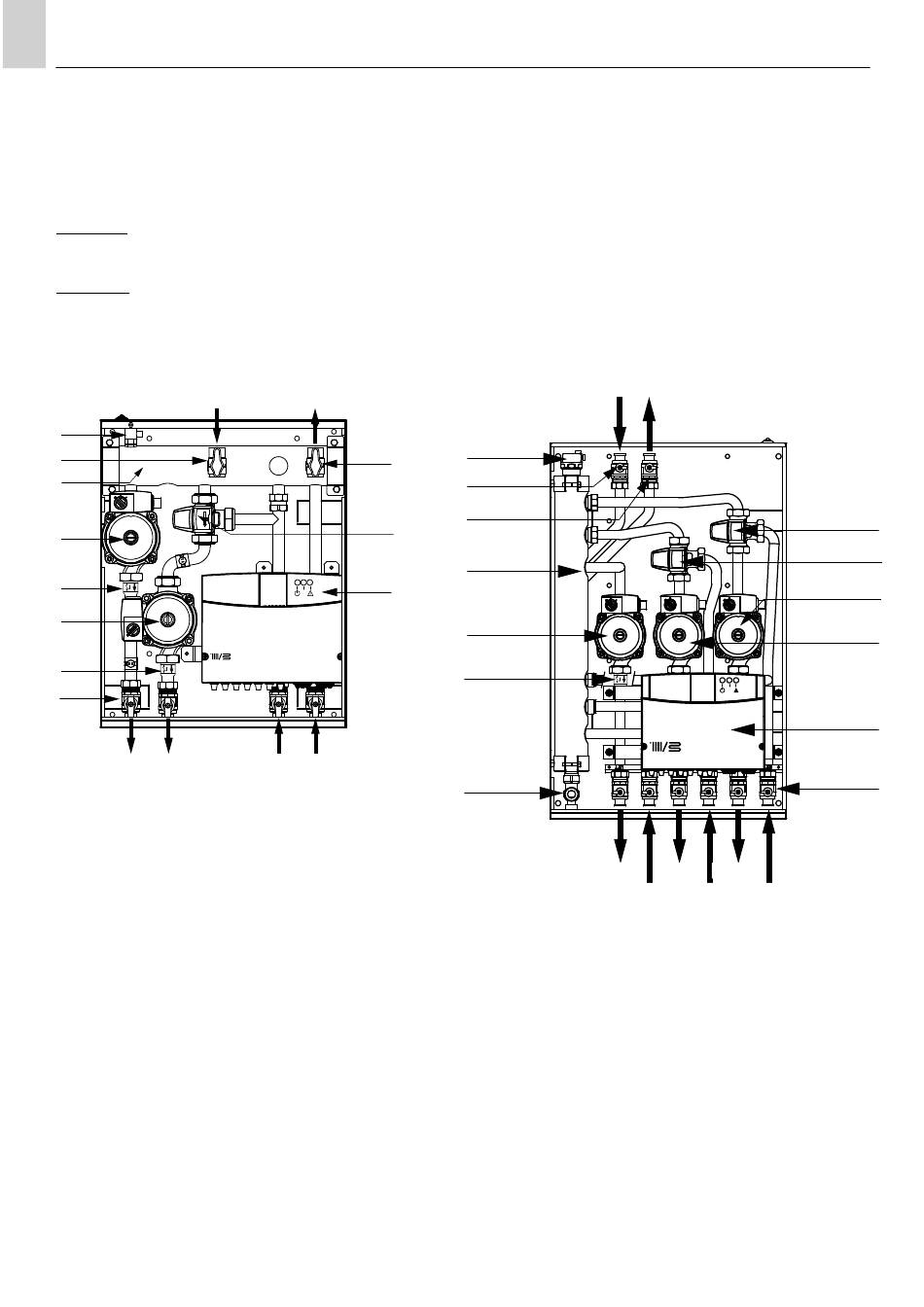

Genel bakış MGm II basic
1
2
3
4
10
5
7
6
1 Bölge 2 Bölge
1. Manüel hava alma
2. Kombi çıkış vanası
3. Hidrolik dekuplaj tankı
4. 1. Bölge pompası
5. 2. Bölge pompası
6. 1 ve 2 bölgeleri ayırma vanası
7. 2. Bölge geri tepmeyi önleme valfi
8. Elektronik kutu
9. 2. Bölge termostatik karışım vanası
10. 1. Bölge geri tepmeyi önleme valfi
11. Kombi geri dönüş vanası
232
11
9
8
Bridge
Net
2 Bölge 1 Bölge
Genel bakış MGm III basic
1
2
3
4
5
6
7
1 Bölge
Zone 1
Zone 1
1 Bölge
Zone 1
Zone 1
1. Otomatik hava tahliyesi
2. Kombi çıkış vanas
3. Kombi geri dönüş vanası
4. Hidrolik dekuplaj tankı
5. 1. Bölge pompası
6. 1. Bölge geri tepmeyi önleme valfi
7. Tahliye fi ltresi kabı
8. 1, 2 ve 3 bölgeleri ayırma vanası
9. Elektronik kutu
10. 2. Bölge pompası
11. 3. Bölge pompası
12. 2. Bölge termostatik karışım vanası grubu
13. 3. Bölge termostatik karışım vanası grubu
Bridge
Net
2 Bölge
3 Bölge
Zone 2
Zone 3
Zone 2
Zone 3
2 Bölge
3 Bölge
Zone 2
Zone 3
Zone 3
Zone 2
13
12
11
10
9
8
