AVERTISSEMENT!
y Tous les travaux sur les installations électriques présentent un danger de mort par électrocution!Le raccordement du
moteur au réseau et tous les travaux sur les installations électriques ne doivent être effectués que par un électricien agréé
conformément aux schémas de raccordement respectifs de l'appareil.
y Effectuez tous les travaux de montage et de raccordement hors tension.

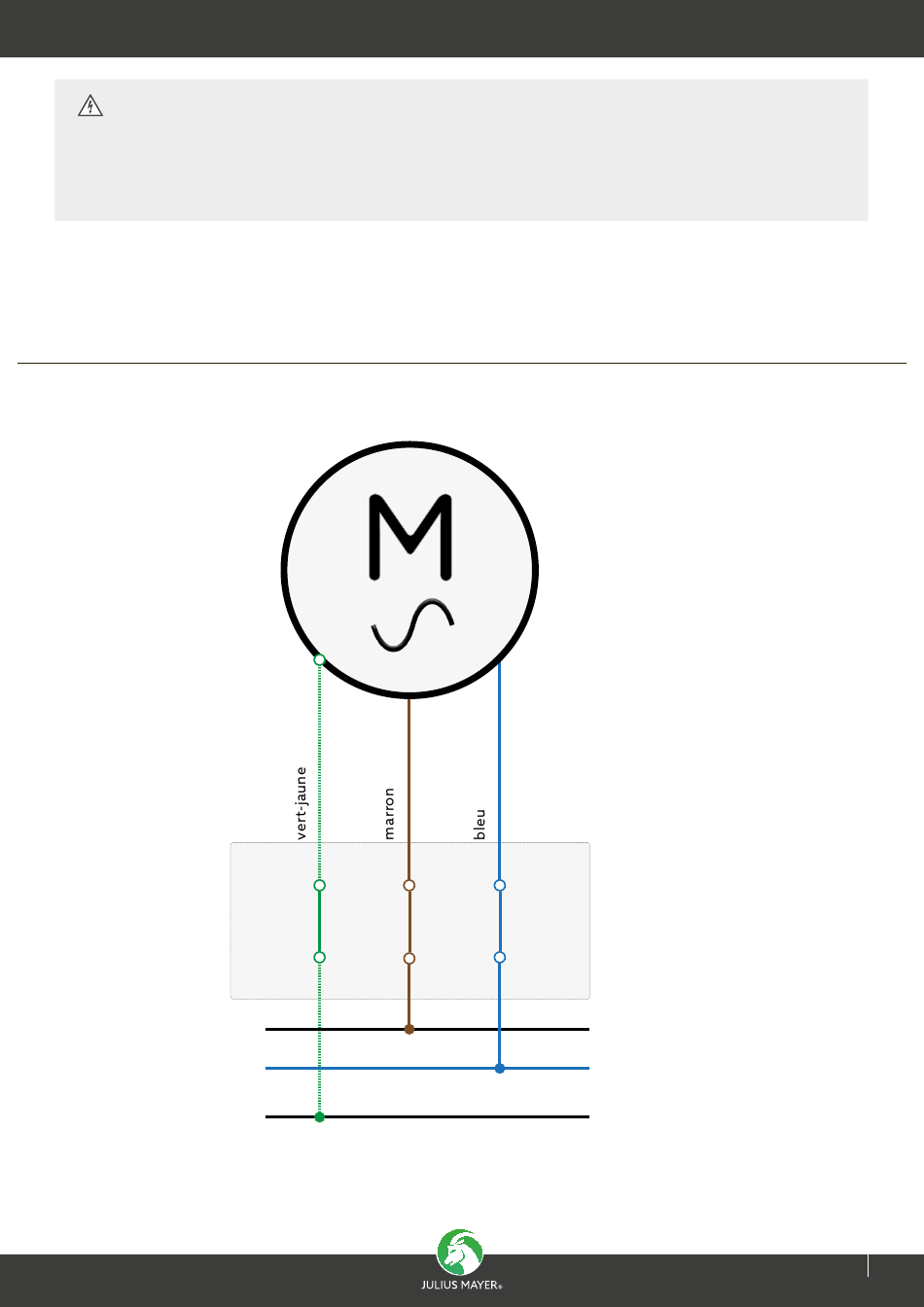

Schéma de raccordement - moteur avec fins de course mécaniques
et récepteur radio intégré
Boîte de
Abzweig-
dérivation
dose
L
N
PE
RACCORDEMENT ÉLECTRIQUE
Conduite du moteur :
Motorleitung:
marron : L (phase)
braun:
L
(Phase)
bleu : N (conducteur neutre)
blau:
N
(Neutralleiter)
vert-jaune : PE (conducteur de
grün-gelb: PE (Schutzleiter)
protection)
47
