Installation et mise en réseau
La mise en réseau entre le compteur d'énergie et la
station de charge s'effectue par le biais d'une
connexion directe ou par le biais d'un commutateur
réseau / routeur.
Le compteur d'énergie externe peut être installé de
manière à ne mesurer que les consommateurs ex-
ternes ou à mesurer les consommateurs externes
et la ou les stations de charge.
Le compteur d'énergie mesure uniquement les
consommateurs externes
LP1
Master DLM

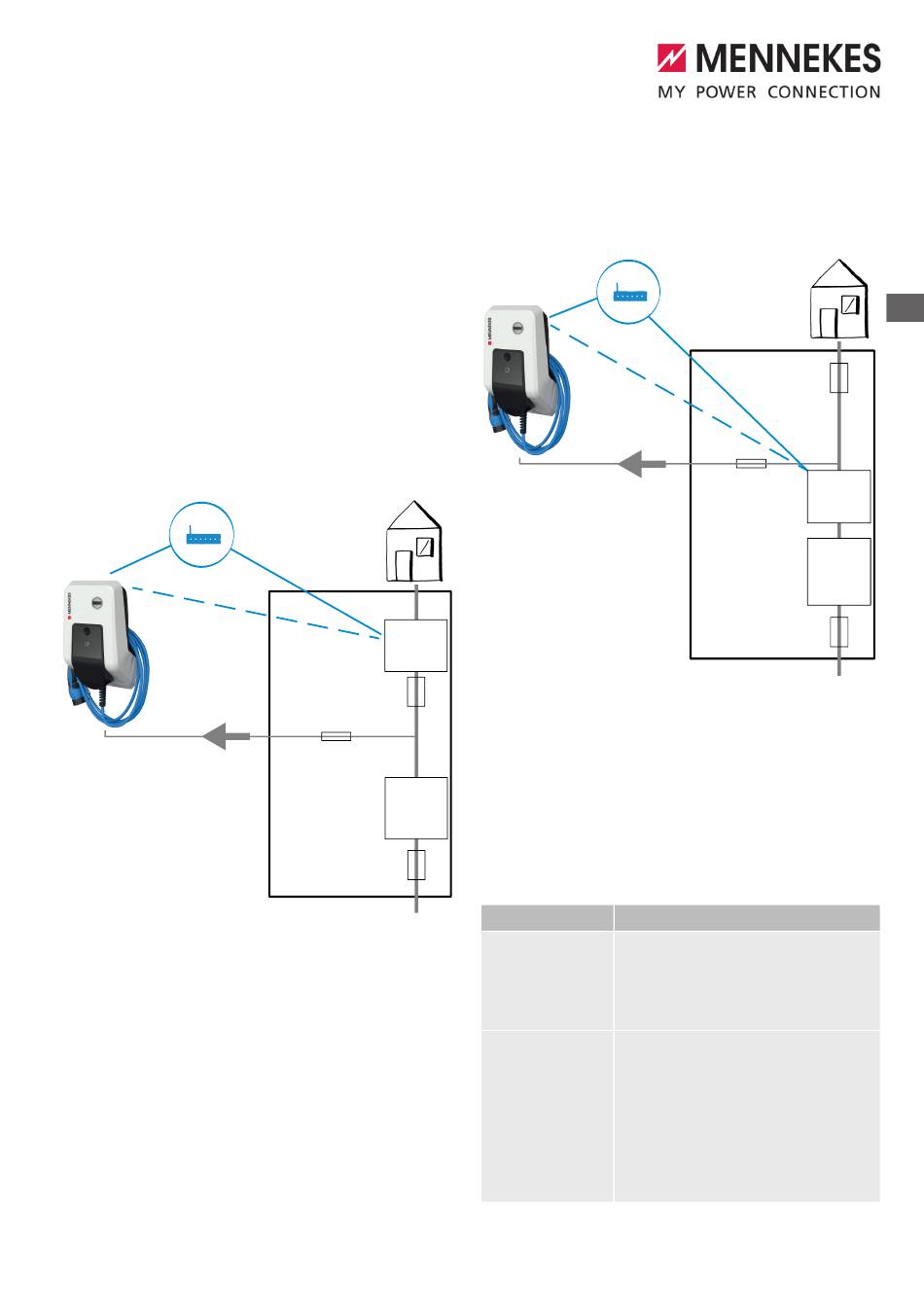

Fig. 15 : le compteur d'énergie mesure uniquement
les consommateurs externes
DLM-Master : station de charge, qui se charge de la
fonction de coordination avec la gestion dynamique
de la charge (DLM ; Dynamic Loadmanagement).
Commutateur
réseau / routeur
Compte
ur M2
Fusible F2
Fusible F3
Compteur
principal
M1
Fusible principal F1
Secteur
Le compteur d'énergie mesure les
consommateurs externes et les stations de
charge (consommation totale)
LP1
Master DLM
Fig. 16 : le compteur d'énergie mesure les consom-
mateurs externes et la station de charge (consom-
mation totale)
Configuration
u Aller au menu « Load Management » > « Dyna-
mic Load Management » puis configurer les pa-
ramètres suivants :
Paramètre
Réglage
Dynamic Load
u Sélectionner « DLM Master
Management -
(With internal DLM-Slave) ».
DLM Master/
Slave
EVSE Sub-Dis-
Courant de raccordement sec-
tribution Limit
teur maximal disponible pour la
(L1/L2/L3) [A]
gestion de la charge.
Lorsqu'un seul point de charge
est intégré, la valeur du para-
mètre « Installation Current Limit
[A] » doit être renseignée ici.
Commutateur
réseau / routeur
Fusible F2
Fusible F3
Compteu
r
M2
Compteu
r
principal
M1
Fusible principal F1
Secteur
FR
31
