5
Réglages de la machine
Procéder aux réglages de la machine dans les situations sui-
vantes :
– lorsqu'il s'agit d'opérer avec un autre type d'embout de
câble
– à chaque mise en service de la machine
Lors de la mise en place, les réglages suivants doivent être
vérifiés et paramétrés le cas échéant :
– Symbole de position initiale
– Paramètre de dénudage ; section de câble
– Tambour à sertir
– Compteur journalier
Pour régler la machine, mettre celle-ci en position
initiale ; le symbole de position initiale s'affiche
sur l'écran.

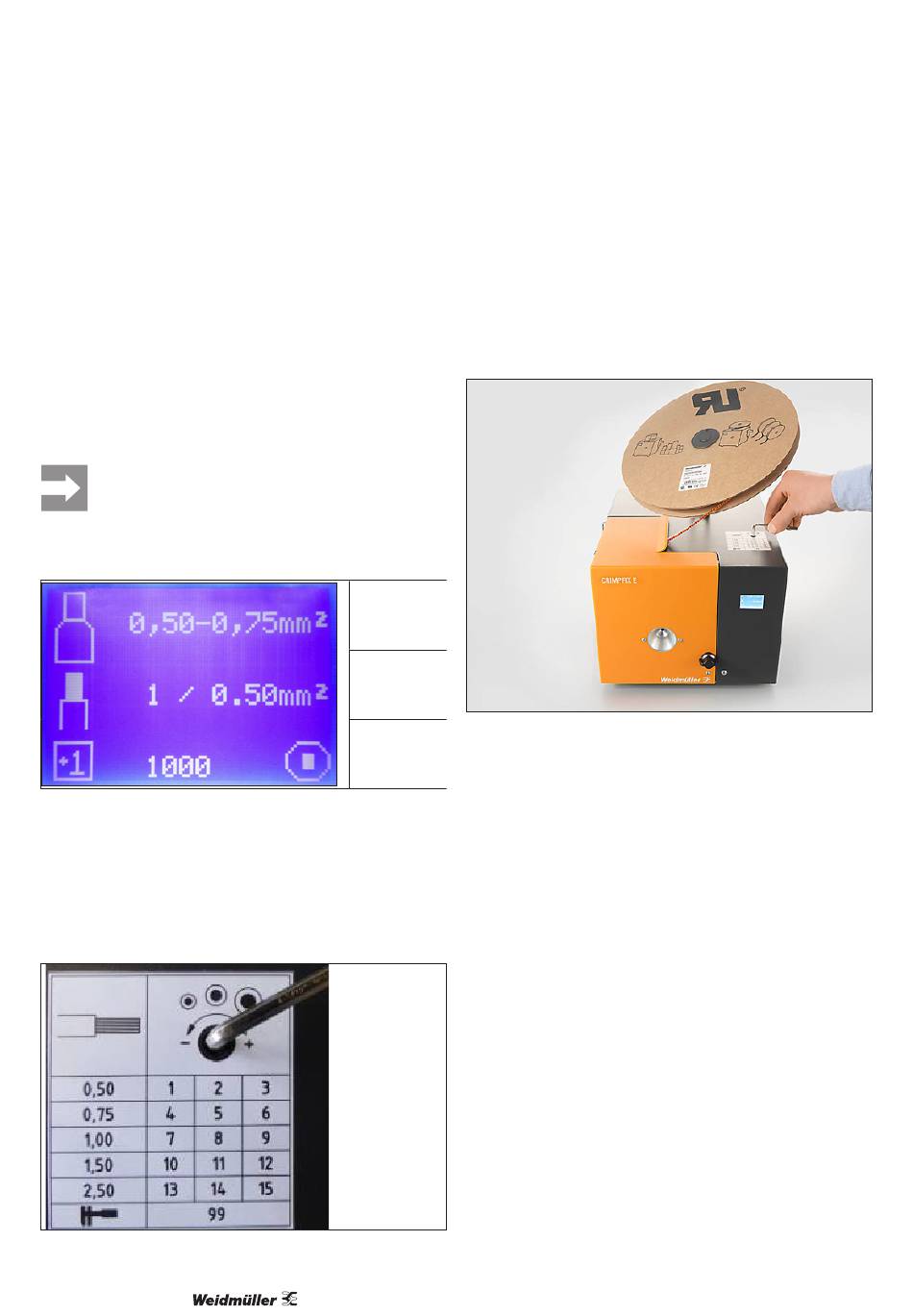

Affichage du menu principal
A
Taille de la matrice de sertissage
B
Paramètre de dénudage
C
Section de câble
D
Compteur journalier
E
Symbole de position initiale
Aperçu des paramètres de dénudage
Figure 5.1 Paramètres
62
5.1 Paramétrer le dénudage
Outil demandé : clé Allen de 4.
– Le paramètre de dénudage (B) et la section de câble
(C) s'affichent sur l'écran tactile.
– Tourner dans le sens horaire ou antihoraire pour modi-
fier le paramètre de dénudage.
A
B / C
Figure 5.2 Paramétrage du dénudage
D
E
5.2 Réaliser un essai de dénudage
Effectuer un essai de dénudage à chaque changement de
matériel à dénuder.
► Allumer l'interrupteur principal.
► Aucun embout de câble ne doit se trouver dans l'unité
de transport.
► Insérer un câble à dénuder.
► Vérifier le résultat :
– Tous les torons sont-ils intacts ?
– Le dénudage est-il droit et uniforme ?
► Modifier le paramètre de dénudage si le résultat n'est
pas satisfaisant et répéter l'essai.
2516390000/03/07.2018
