SeeSnake
Richtungen gleich einsehen kann, und tragen dazu bei,
dass die Kameralinse während einer Inspektion frei bleibt
(Abbildung 16).
Wenn möglich, sollten Kugelführungen verwendet werden,
da sie den Verschleiß am Kamerasystem verringern.
Falls sich der Kamerakopf durch ein bestimmtes Rohr nur
schwierig bewegen lässt, können die Zentrierführungen
einfach entfernt werden. Die Führungen können so ent-
lang der Länge des Kamerakopfes platziert werden, wie es
für die jeweilige Arbeit optimal ist. Beispielsweise werden
Sie feststellen, dass der Kamerakopf durch das Platzieren
von zwei Zentrierführungen nahe dem vorderen Ende
der Kamera nach oben gerichtet werden kann. Dies
könnte vorteilhaft sein, wenn Sie bei einer Inspektion die
Oberseite des Rohrs sehen müssen. Kugelführungen
können auch beim Überwinden bestimmter Passagen
helfen.
Die mit dem microReel gelieferten Kugelführungen sind
hinsichtlich der Funktion identisch, haben aber einen
etwas anderen Durchmesser und passen nicht richtig auf
die Kamera des microDrain Systems.
Anbringen der Kugelführungen
Die im Lieferumfang des microReel Systems enthaltenen
Kugelführungen sind so konzipiert, dass sie sich leicht auf
die Kamerafeder schieben und verriegeln lassen. Die
Kugelführung verfügt über zwei rote Schiebeverschlüsse
und zwei blaue Riegel.
1. Schieben Sie die roten Schiebeverschlüsse von den
blauen Riegeln auf beiden Seiten der Führung weg
(Abbildung 15).
Riegelnase ein (geschlossen)
Blaue Riegel
Roter Schiebeverschluss
VERSCHLOSSEN/VERRIEGELT

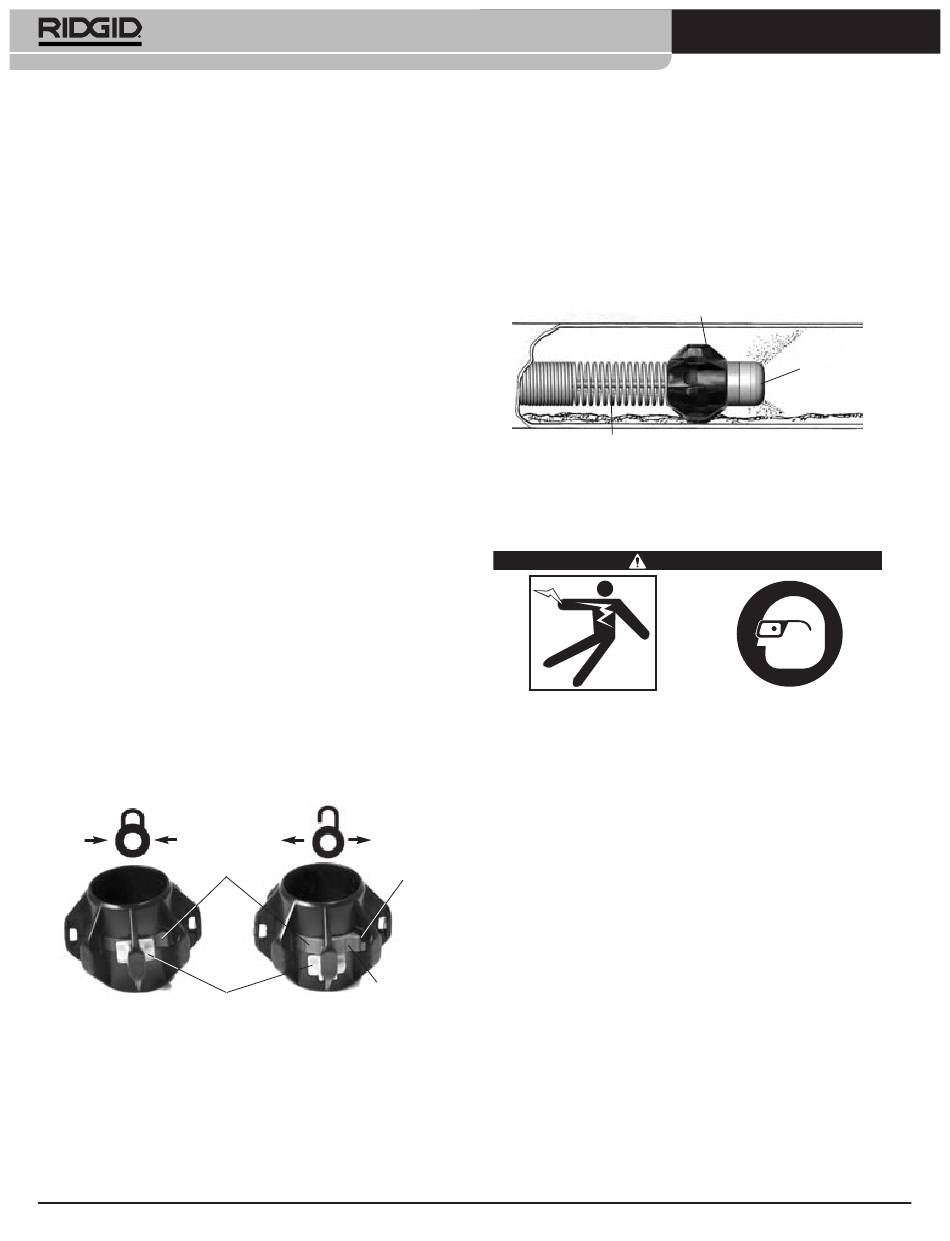

Abbildung 15 – Anbringen der Kugelführung
Spreizen Sie zum Entriegeln die blauen Laschen auseinander,
drücken Sie zum Verriegeln die Schultern zu einander.
2. Drücken Sie die kleinen Nasen an den blauen
Riegeln, sodass sie nach außen (d. h. voneinander
weg) schnappen.
66
microReel Inspektionssystem
®
Riegelnase aus (offen)
Nase
Schulter
UNVERSCHLOSSEN/ENTRIEGELT
Ridge Tool Company
3. Schieben Sie die Kugelführung in die gewünschte
Position über den Kamerakopf.
4. Drücken Sie auf die Schultern der blauen Riegel,
sodass die Riegel nach innen aufeinander zu ge-
drückt werden und in die Feder greifen.
5. Schieben Sie die zwei roten Schiebeverschlüsse
zurück über die entsprechenden blauen Riegel, damit
diese sich im Einsatz nicht lösen können.
Kugelführung
Feder
Abbildung 16 – Eingesetzte Kugelführung
Kontrolle vor dem Betrieb
WARNUNG
Kontrollieren Sie die Kamera und Trommel des
microReel Systems vor dem Gebrauch, und
beheben Sie eventuelle Störungen, um die
Verletzungsgefahr durch Stromschlag oder andere
Ursachen sowie Schäden am Gerät zu verringern.
1. Vergewissern Sie sich, dass das Gerät ausge-
schaltet ist, und stellen Sie bei Verwendung mit einer
anderen Kamerakontrolleinheit (CCU) als dem
microEXPLORER Monitor sicher, dass die CCU nicht
mit dem Gerät verbunden ist. Kontrollieren Sie das
Systemkabel und die Anschlüsse auf Beschädig-
ungen oder Veränderungen.
2. Entfernen Sie Schmutz, Öl oder sonstige Verunreinig-
ungen vom microReel System, um die Inspektion
leichter zu gestalten und um zu vermeiden, dass
das Gerät beim Transport oder Gebrauch aus den
Händen gleitet.
3. Untersuchen Sie das microReel System auf be-
schädigte, abgenutzte, fehlende oder falsch
angebrachte Teile oder auf jegliche andere
Bedingungen, die einen sicheren und normalen
Betrieb des Geräts beeinträchtigen könnten. Stellen
Kamera
