Stroomvoorziening tot stand brengen
Opgelet!
Risico op materiële schade door te hoge
aansluitspanning!
Bij netspanningen boven 253 V kunnen elek-
tronische componenten vernietigd worden.
▶
Zorg ervoor dat de nominale spanning van
het stroomnet 230 V bedraagt.
1.
Zorg ervoor dat de nominale spanning van het stroom-
net 230 V bedraagt.
2.
Open de elektronicabox. (→ Pagina 18)
3.
Sluit het product via een vaste aansluiting en een elek-
trische scheidingsinrichting met minstens 3 mm con-
tactopening (bijv. zekeringen of vermogensschakelaar)
aan.
4.
Plaats een genormeerde drieaderige netaansluitkabel
door de kabeldoorvoer in het product.
–
Netaansluitkabel: flexibele kabel
5.
Voer de bedrading uit. (→ Pagina 18)
6.
Schroef de meegeleverde stekker aan de netaansluitka-
bel.
7.
Sluit de schakelkast.
8.
Zorg ervoor dat de toegang tot de netaansluiting altijd
gegarandeerd is en niet afgedekt is.
5.9.4
Product in een vochtige ruimte installeren
Gevaar!
Levensgevaar door elektrische schok!
Als u het product in ruimtes installeert waarin
vocht optreedt, bijv. badkamer, neem dan
de nationale erkende regels van de tech-
niek voor elektrische installatie in acht. Als
u de evt. af fabriek gemonteerde aansluitka-
bel met aardcontactstekker gebruikt, dan is
er gevaar voor een levensgevaarlijke elektri-
sche schok.
▶
Gebruik bij de installatie in vochtige ruim-
tes nooit de evt. af fabriek gemonteerde
aansluitkabel met aardcontactstekker.
▶
Sluit het product via een vaste aansluiting
en een elektrische scheidingsinrichting
met minstens 3 mm contactopening (bijv.
zekeringen of vermogensschakelaar) aan.
▶
Gebruik voor de netaansluitleiding, die
door de kabeldoorvoer in het product ge-
leid wordt, een flexibele leiding.
1.
Open de elektronicabox. (→ Pagina 18)
2.
Trek de stekker op de stekkerplaats van de printplaat
voor de netaansluiting eruit (X1).
3.
Schroef de stekker van de evt. af fabriek gemonteerde
netaansluitkabel af.
4.
Gebruik in de plaats van de evt. af fabriek gemon-
teerde, een geschikte, genormeerde drie-aderige
netaansluitkabel.
5.
Voer de bedrading uit. (→ Pagina 18)
0020275648_01 ecoTEC classic Installatie- en onderhoudshandleiding
6.
Sluit de schakelkast.
5.9.5

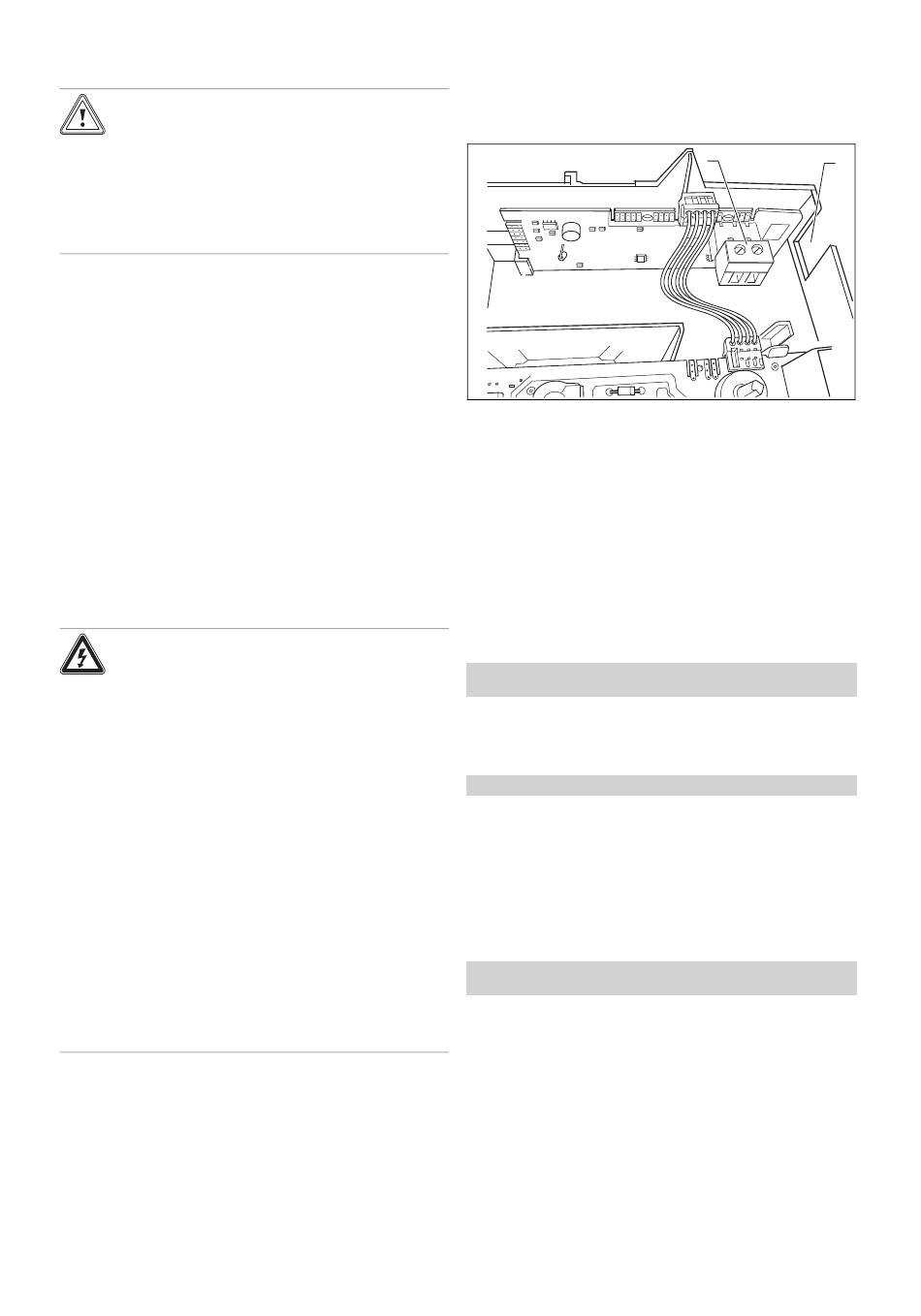

Externe thermostaat aan openTHERM-
module aansluiten
1.
Verwijder de jumper aan de grijze ProE-stekker (1) van
de openTHERM-module.
2.
Sluit de externe thermostaat aan de grijze ProE-stekker
van de openTHERM-module aan.
3.
Let op de poling van de aansluitingen.
4.
Gebruik de snoerontlastingen (2).
5.9.6
Thermostaat aan de elektronica aansluiten
1.
Monteer indien nodig de thermostaat.
2.
Open de elektronicabox. (→ Pagina 18)
3.
Voer de bedrading uit. (→ Pagina 18)
4.
Neem het aansluitschema in de bijlage in acht.
Voorwaarden: Aansluiting van een weersafhankelijke thermostaat of ka-
merthermostaat via eBUS
▶
Sluit de thermostaat op de eBUS-aansluiting aan.
▶
Overbrug de aansluiting 24 V = RT (X100 of X106), als
er geen brug aanwezig is.
Voorwaarden: Aansluiting van een laagspanningsregelaar (24 V)
▶
Verwijder de brug en sluit de thermostaat op de aanslui-
ting 24 V = RT" (X100 of X106) aan.
▶
Als de laagspanningsregelaar (24 V) de stroomvoor-
ziening via de hoofdprintplaat van het CV-toestel moet
ontvangen, verwijder dan de verbinding tussen open-
THERM-module en hoofdprintplaat X31, omdat anders
niet de minimale stroomvoorziening bij de aansluiting 24
V = RT gegarandeerd is.
Voorwaarden: Aansluiting van een maximaalthermostaat voor een vloer-
verwarming
▶
Verwijder de brug en sluit de maximaalthermostaat op
de aansluiting Burner off aan.
5.
Sluit de schakelkast.
6.
Schakel voor multicircuitregelaar D.018 van Eco (inter-
mitterende pomp) op Comfort (verder lopende pomp)
om. (→ Pagina 24)
Installatie 5
1
2
