Bedieningsmogelijkheden
Pos.nr. Functie
5
Waarde/kanaal display , DT, PV, I, % bijv. PV voor een meetwaarde van kanaal 1 of DT voor
6
Symbool "Configuratie geblokkeerd"
7
Statussignalen
DIN-railtransmitter
Twee LED' s op het front geven de status van het instrument aan.
Type
Status-LED (rood)
Voedings-LED (groen) "AAN"
De DIN-railtransmitteruitvoering heeft geen interface met het LC-display en daarom ook
geen lokaal display.
Lokale bediening
LET OP
‣
ESD - Electrostatic discharge Bescherm klemmen tegen elektrostatische ontlading.
Indien dit niet wordt aangehouden kunnen onderdelen van de elektronica onherstelbaar
worden beschadigd.
OFF
1
2
4
8
16
32
64
SW
HW
ADDR ACTIVE
SIM
WRITE LOCK
DISPL. 180°
13

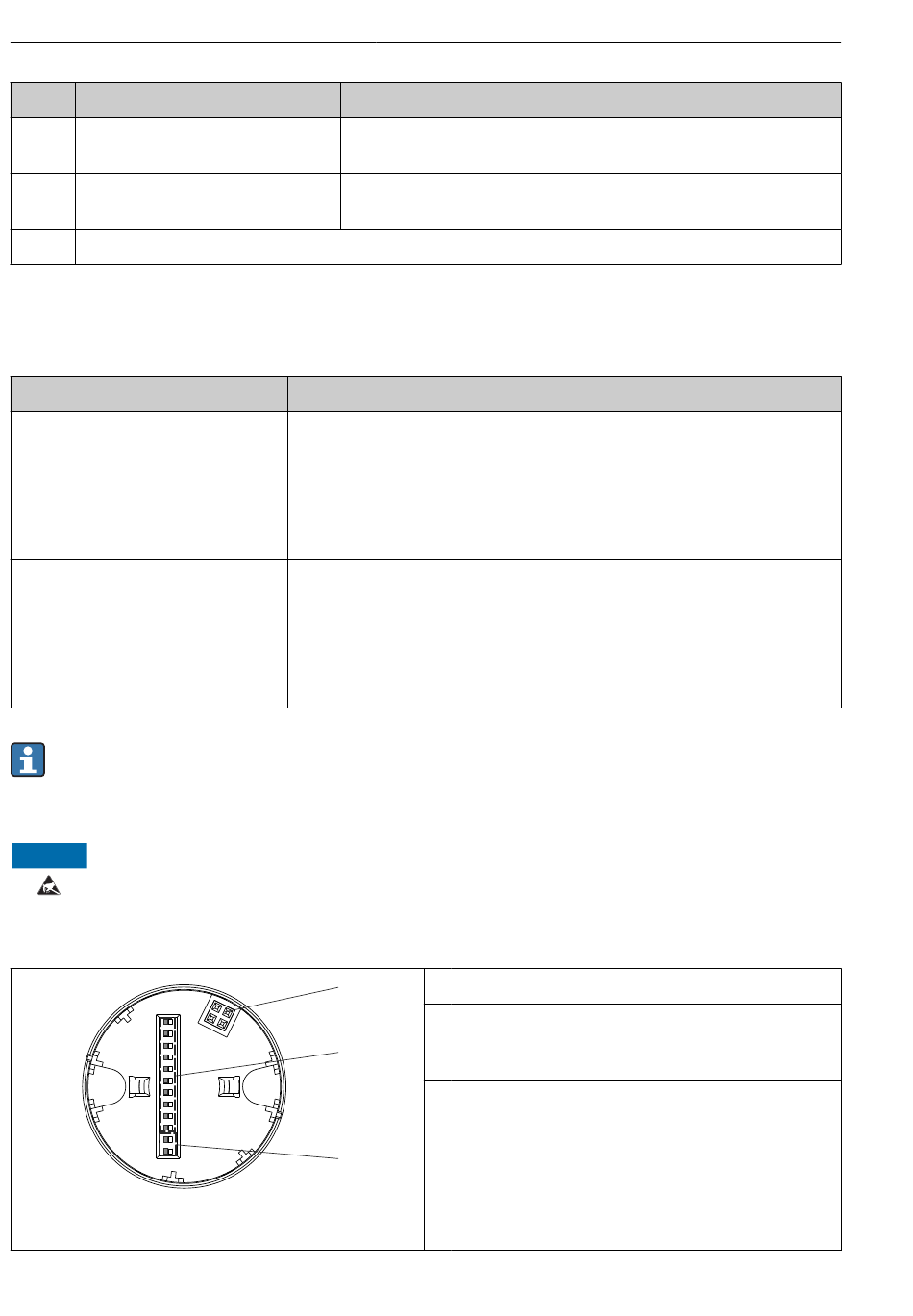

Hardware-instellingen via DIP-schakelaars
22
Description
instrumenttemperatuur
Het symbool "configuratie geblokkeerd" verschijnt wanneer de
configuratie via de hardware is geblokkeerd.
Functie en karakteristiek
Wanneer het instrument zonder fouten werkt, wordt de instrumentstatus
getoond. De goede werking kan niet langer worden gegarandeerd in geval van
een storing.
• LED uit: geen diagnosemelding
• LED brandt: diagnose wordt getoond, categorie F
• LED knippert: diagnose wordt getoond in categorie C, S of M
Wanneer het instrument zonder fouten werkt, wordt de bedrijfsstatus
getoond. De goede werking kan niet langer worden gegarandeerd in geval van
een storing.
• LED uit: voeding ontbreekt of onvoldoende voedingsspanning
• LED brandt: voedingsspanning is OK (via CDI of via voedingsspanning,
klemmen 1+, 2-)
1
ON
2
3
1: Aansluiting op koptransmitter
2: DIP-schakelaars (1 - 64, SW/HW, ADDR en SIM =
simulatiemodus) hebben geen functie voor deze
koptransmitter
3: DIP schakelaar (WRITE LOCK = schrijfbeveiliging;
DISPL. 180° = schakelaar, draai display 180°)
A0014562
iTEMP TMT71, TMT72
