Elektrische aansluiting
Een niet-afgeschermde kabel is voldoend voor gebruik van het analoge signaal. Bij verhoogde
EMC-invloeden wordt gebruik van afgeschermde kabels aanbevolen. Vanaf in de
veldbehuizing met een separaat aansluitcompartiment en voor de DIN-railtransmitter.
Gebruik van een afgeschermde kabel wordt voor HART-communicatie geadviseerd. Let op het
aardingsconcept van de installatie. Een minimale belasting van 250 Ω is nodig in het
signaalcircuit om de HART®-transmitter via het HART-protocol (klem 1 en 2) te kunnen
bedienen.
In geval van een thermokoppelmeting (TC), kan een 2-draads RTD worden aangesloten om de
referentietemperatuur te meten. Deze wordt aangesloten op klemmen 4 en 6.
LET OP
‣
ESD – elektrostatische ontlading. Bescherm klemmen tegen elektrostatische ontlading.
Indien dit niet wordt aangehouden kunnen onderdelen van de elektronica onherstelbaar
worden beschadigd.
5.3
Aansluiten van de sensoren
5.3.1
Aansluiten op insteekklemmen
A
7

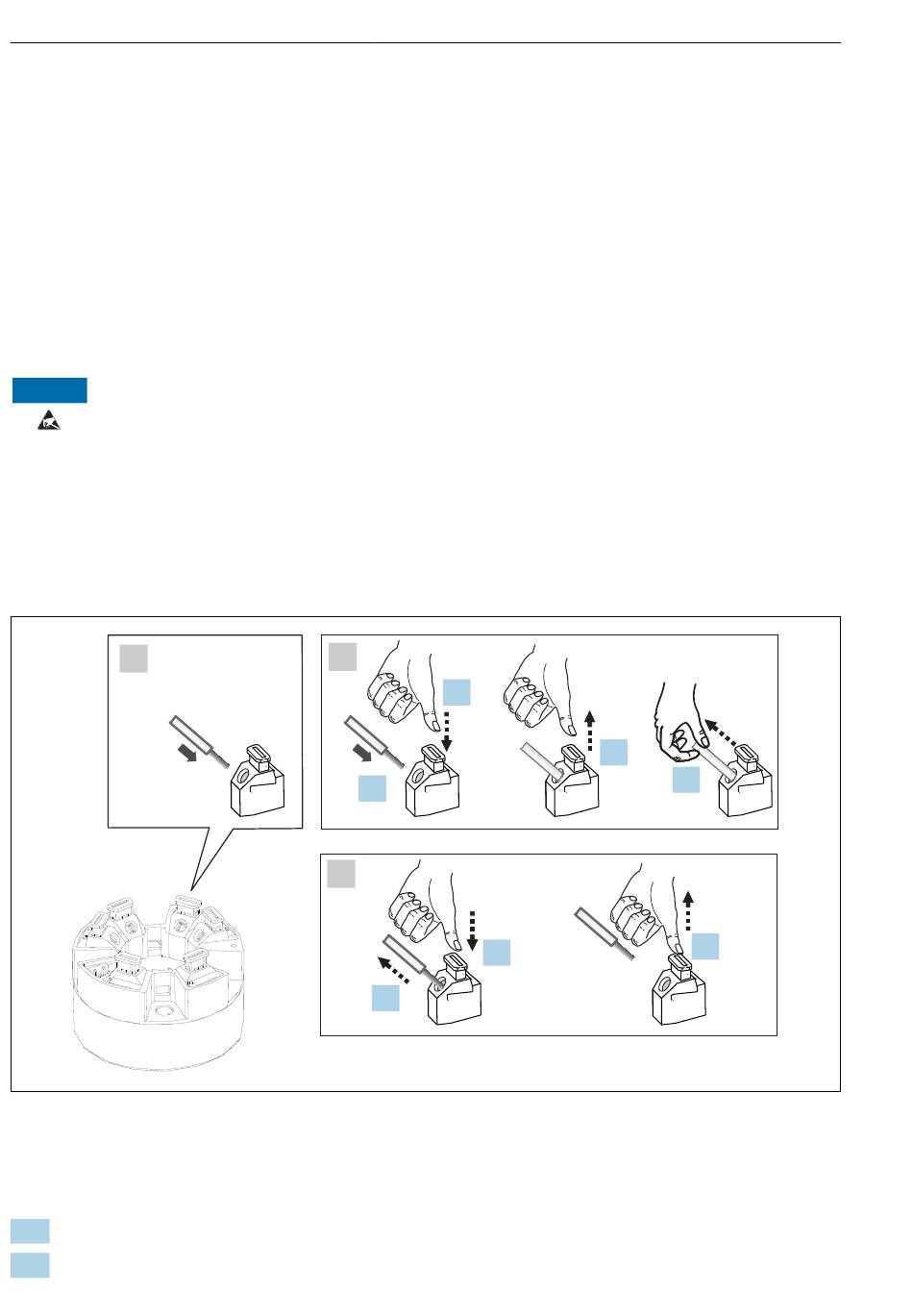

Insteekklemverbinding, aan de hand van het voorbeeld van een koptransmitter
Fig. A, massieve ader:
1.
Aderuiteinde strippen. Minimale striplengte. 10 mm (0,39 in)
2.
Plaats het aderuiteinde in de klem.
16
B
2.
3.
C
1.
2.
iTEMP TMT71, TMT72
4.
5.
3.
Endress+Hauser
A0039468
