Installatie
onherstelbare schade aan het meetinstrument veroorzaken vanwege elektrochemische
aantasting van de elektroden.
Let op de informatie betreffende potentiaalvereffening. → 31
3

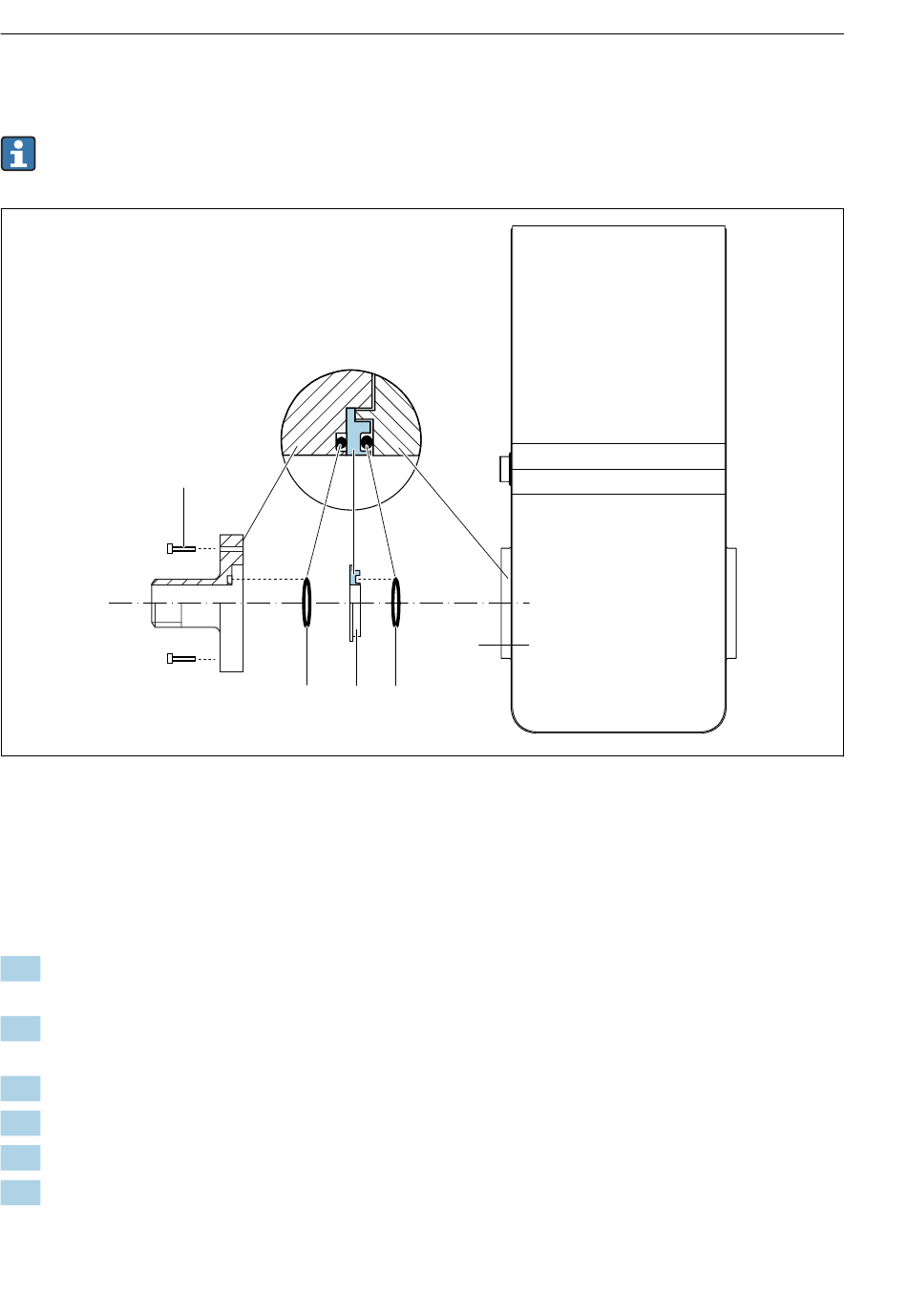

Installeren aardringen
1
Zeskantbouten van procesaansluiting
2
O-ring afdichtingen
3
Aardring of kunststof schijf (afstandsstuk)
4
Meetinstrument
1.
Maak de 4 of zeskantbouten (1) los en verwijder de procesaansluiting van het
meetinstrument (4).
2.
Verwijder de kunststof schijf (3), samen met de twee O-ringafdichtingen (2) van de
procesaansluiting.
3.
Plaats de eerste O-ringafdichting (2) terug in de groef van de procesaansluiting.
4.
Plaats de metalen aardring (3) in de procesaansluiting zoals afgebeeld.
5.
Plaats de tweede O-ringafdichting (2) in de groef van de aardring.
6.
Monteer de procesaansluiting weer op het meetinstrument. Waarborg daarbij, dat de
maximale aandraaimomenten voor gesmeerd schroefdraad worden aangehouden:
7 Nm (5,2 lbf ft)
20
1
2
4
3
2
Dosimag
A0053324
